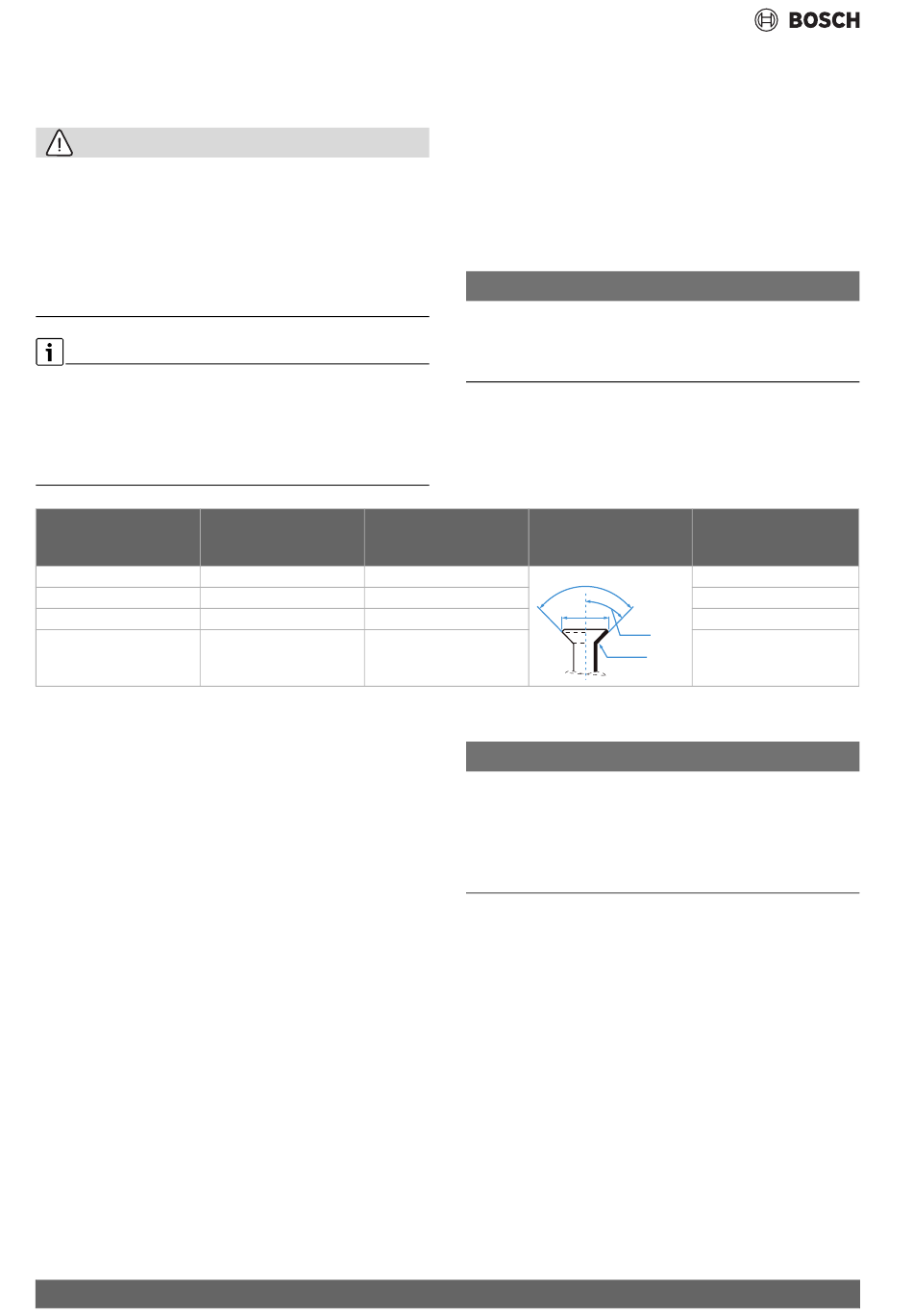

Монтажа
3.4
Поврзување на цевките
3.4.1
Поврзување на разладните линии со внатрешната и
надворешната единица
ВНИМАНИЕ
Истекување на разладно средство поради неправилно
поврзување
Ако фитинзите се постават неправилно, може да истече разладното
средство. Механичките приклучоци и компресиски фитинзи за
повеќекратна употреба не се дозволени во внатрешен простор.
▶ Само еднаш затегнете ги компресиските фитинзи.
▶ Откако ќе ги одвртите компресиските фитинзи, повторно
затегнете ги.
Бакарните цевки се достапни во метри или инчи, но навојот на
компресиските навртки е секогаш ист. Компресиските фитинзи на
внатрешната и надворешната единица се изработени за инчи.
▶ При употреба на метрички бакарни цевки, компресиските
навртки треба да се заменат со други што имаат одговарачки
дијаметар ( табела 113).
Надворешен дијаметар
на цевка Ø [mm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Таб. 113 Спецификации за фитинзите за цевки
3.4.2
Поврзување одвод за кондензат на внатрешната
единица
Садот за кондензат на внатрешната единица е опремен со два
приклучока. Фабрички се монтирани црево за кондензација и
чепови, коишто можете да ги смените ( Слика 10).
▶ Поставете го цревото за кондензат така што ќе има пад за
слевање на кондензатот.
3.4.3
Проверка за протекувања и полнење на системот
Проверка за протекувања
Следете ги националните и локалните регулативи за проверката за
протекувања.
▶ Отстранете ги капачињата од вентилите за гас, сервисирање и
течност ( слика 17, [1], [2] и [3]).
▶ Поврзете го Шрадер-отворачот [6] и уредот за мерење
притисок [4] на сервисниот приклучок [1].
▶ Завртете го Шрадер-отворачот и отворете го Шрадер-вентилот
[1].
▶ Оставете ги вентилите [2] и [3] затворени и наполнете го
системот со азот додека притисокот не го надмине максималниот
работен притисок за 10 % ( страница 91).
▶ Проверете по 10 минути дали притисокот е променет.
▶ Испуштете го азотот додека не се достигне максималниот
работен притисок.
▶ Проверете дали притисокот е променет по 1 час.
▶ Испуштете го азотот.
86
Вртежна сила [Nm]
компресискиот отвор (A)
18-20
32-39
49-59
57-71
▶ Одредување дијаметар и должина на цевка ( страница 84).
▶ Исечете ја цевката со секач за цевки ( слика 11).
▶ Измазнете го крајот на цевката и исчистете го од деланки.
▶ Поставете ја навртката на цевката.
▶ Проширете ја цевката со соодветен алат за да одговара на
димензиите од табела 113.
Навртката мора да може лесно да се поставува на работ, но не и
да испаѓа од него.
▶ Поврзете ја цевката и затегнете ја спојката со вртежната сила
наведена во табела 113.
▶ Повторете го чекорот горе за втората цевка.
HAПOMEHA
Намалена ефикасност поради размена на топлина меѓу
разладните линии
▶ Изолирајте ги топлински разладните линии одделно една од
друга.
▶ Поставете ја изолацијата на цевките и фиксирајте ја.
Дијаметар на
Компресиски крај на
[mm]
8,4-8,7
90°± 4
13,2-13,5
A
16,2-16,5
19,2-19,7
Полнење на системот
HAПOMEHA
Дефектна функција поради погрешно разладно средство
Надворешната единица е наполнета со разладно средство R32
фабрички.
▶ Кога ќе мора да дополните разладно средство, наполнете го
уредот само со истото средство. Не мешајте различни типови
разладно средство.
▶ Празнете го системот со вакуумска пумпа ( слика 17, [5])
додека не достигне околу −1 бар (или околу 500 микрони).
▶ Отворете го горниот вентил [3] (од страна на течноста).
▶ Проверете со уред за мерење притисок [4] дали има проток.
▶ Отворете го долниот вентил [2] (од страната на гасот).
Разладното средство е распоредено низ системот.
▶ На крајот, проверете го притисокот.
▶ Одвртете го Шрадер-отворачот [6] и затворете го Шрадер-
вентилот [1].
▶ Отстранете ги вакуумската пумпа, уредот за мерење притисок и
Шрадер-отворачот.
▶ Поставете ги капачињата на вентилите.
▶ Вратете го капакот за спојките за цевки на надворешната
единица.
Однапред монтирана
цевка
навојна компресиска
навртка
3/8"
3/8"
5/8"
45°± 2
3/4"
R0.4~0.8
