Монтаж
▶ Зачистьте кінці труб усередині та постукайте по ним, щоб
витрусити стружку.
▶ Вставте гайку на трубу.
▶ За допомогою інструмента для розвальцьовування
розвальцюйте трубу до розміру, зазначеного у таблиці 204.
Гайка повинна дещо посунутися до краю, але не через нього.
▶ Підключіть трубу та затягніть різьбове з'єднання із моментом
затягування, зазначеним у таблиці 204.
▶ Повторіть зазначені вище кроки для другої труби.

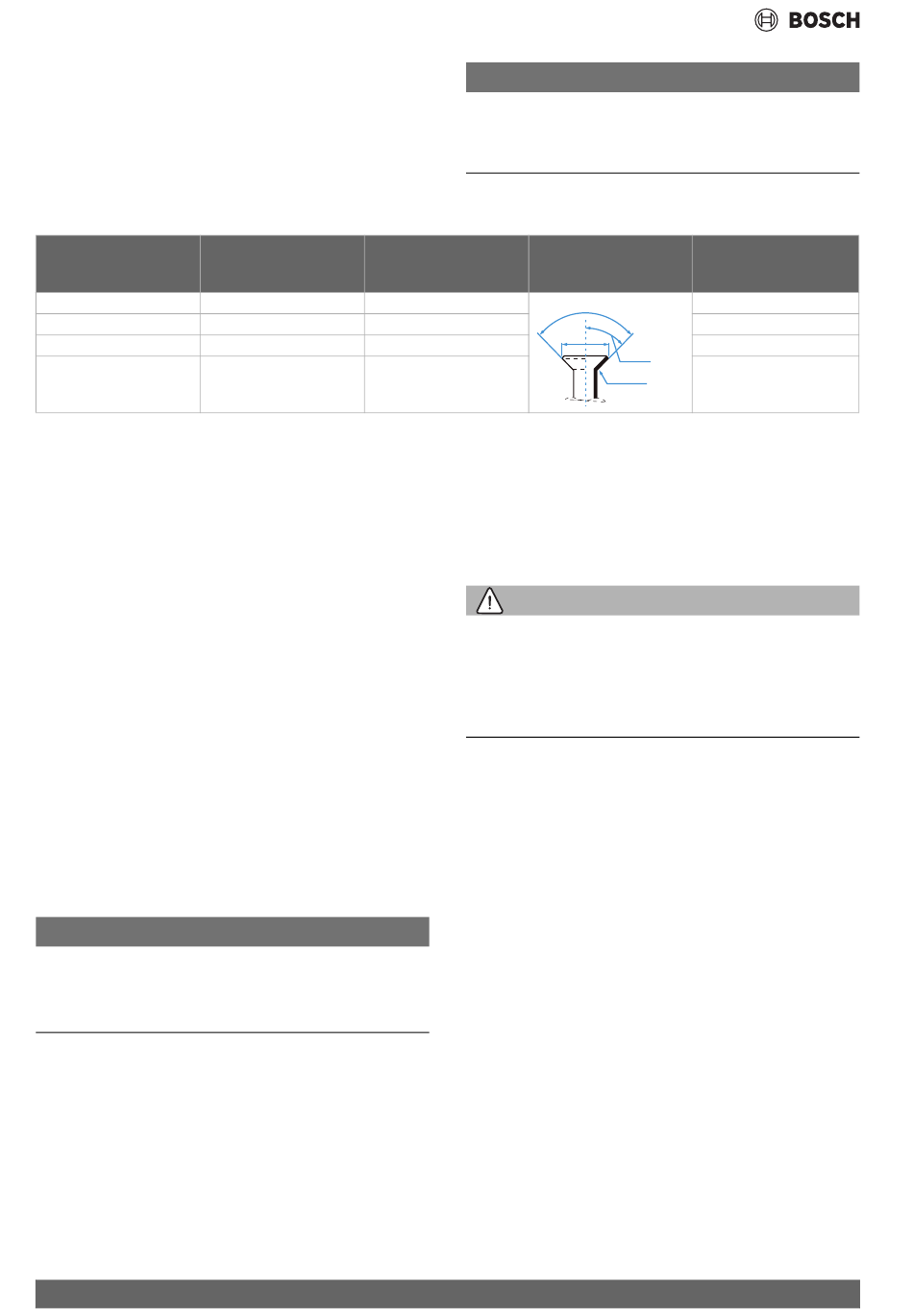

Зовнішній діаметр труби
Ø [мм]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Таб. 204 Характеристики трубних з'єднань
3.4.2
Під'єднання конденсатовідводу до внутрішнього блока
Піддон для конденсату внутрішнього блока має два підключення. З
заводу на ньому встановлено шланг для відведення конденсату та
заглушку, які можна змінювати місцями ( мал. 10).
▶ Прокладіть шланг для відведення конденсату з нахилом.
3.4.3
Перевірка на герметичність та заповнення системи
Перевірка герметичності
Під час перевірки на герметичність дотримуйтеся державних та
місцевих норм.
▶ Зніміть заглушки з газових, контрольних клапанів і з клапанів для
рідкої фази ( мал. 17, [1], [2] та [3]).
▶ Приєднайте відкривачку [6] та манометр [4] до сервісного
штуцера [1].
▶ Вкрутіть відкривач клапана Шрадера і відкрийте клапан
Шрадера [1].
▶ Залиште клапани [2] та [3] закритими та заповнюйте систему
азотом, доки тиск не перевищить максимальний робочий тиск на
10 % ( сторінка 156).
▶ Через 10 хвилин перевірте, чи не змінився тиск.
▶ Спустіть азот, щоб досягти максимального робочого тиску.
▶ Через щонайменш 1 годину перевірте, чи не змінився тиск.
▶ Спустіть азот.
Заповнення системи
УВАГА
Функціональна несправність через невідповідний холодоагент
Зовнішній блок з заводу заповнений холодоагентом R32.
▶ В разі необхідності додати холодоагент використовуйте лише той
самий холодоагент. Не змішуйте типи холодоагентів.
▶ За допомогою вакуумного насоса ( мал. 17, [5]) відкачуйте
повітря з системи та просушуйте систему, поки не буде досягнуто
тиск приблизно −1 бар (або близько 500 мікрон).
▶ Відкрийте клапан [3] (контур рідкої фази).
▶ Перевірте за допомогою манометра [4], щоб протік був вільний.
▶ Відкрийте нижній клапан [2] (газовий контур).
Холодоагент розподіляється у системі.
▶ Потім перевірте співвідношення тисків.
▶ Викрутіть відкривач клапана Шрадера [6] й закрийте клапан
Шрадера [1].
152
Момент затягування [Н
м]
розвальцьовуваного
18–20
32–39
49–59
57–71
УВАГА
Зниження ККД через теплопередачу між трубопроводами для
холодоагенту
▶ Виконайте теплоізоляцію трубопроводів для холодоагенту
окремо одне від одного.
▶ Встановіть та зафіксуйте ізоляцію труб.
Діаметр
Розвальцьовуваний
отвору (А) [мм]
8,4–8,7
90°± 4
13,2–13,5
16,2–16,5
19,2–19,7
▶ Зніміть вакуумний насос, манометр і відкривач сервісного
клапана.
▶ Встановіть заглушки клапанів.
▶ Встановіть кришку для під'єднання труб до зовнішнього блоку.
3.5
Підключення до електромережі
3.5.1
Загальні вказівки
ПОПEPEДЖEHHЯ
Небезпека для життя через ураження електричним струмом!
Торкання електричних частин, що перебувають під напругою, може
призвести до ураження електричним струмом.
▶ Перед проведенням робіт з електричними частинами вимкніть
всі фази живлення приладу (запобіжник/лінійний захисний
автомат) та встановіть захист від випадкового ввімкнення.
▶ Роботи із електричною системою мають право здійснювати
тільки кваліфіковані електрики.
▶ Ліцензований електрик повинен визначити правильний діаметр
дроту та автоматичний вимикач. Максимальне споживання
струму, вказане в технічних характеристиках ( див. розділ 7,
стор. 156), має вирішальне значення.
▶ Дотримуйтеся запобіжних заходів відповідно до національних та
міжнародних приписів.
▶ За наявності ризику небезпеки з боку мережевої напруги або при
короткому замиканні під час монтажу повідомте про це
користувача в письмовому вигляді та не встановлюйте прилади,
доки проблему не буде усунено.
▶ Виконуйте усі підключення до електромережі відповідно до
електричної схеми з'єднань.
▶ Розрізайте ізоляцію кабелю тільки за допомогою спеціального
інструмента.
▶ Використовуйте відповідні кабельні стяжки (входить до
комплекту поставки), щоб надійно підключити кабелі до наявних
монтажних затискачів/кабельних сальників.
▶ Не підключайте інших електричних споживачів до одної мережі
електропостачання разом із приладом.
▶ Не плутайте фазу та PEN-провідник. Це може призвести до
функціональних несправностей.
▶ При стаціонарному мережевому підключенні встановіть захист
від перенапруги та розʼєднувальний вимикач, розрахований на
споживання потужності, що у 1,5 рази перевищує максимальне
споживання потужності приладу.
Різьба попередньо
кінець труби
змонтованої конусної
A
45°± 2
R0.4~0.8
Climate 2000 – 6721852025 (2024/04)
гайки
3/8"
3/8"
5/8"
3/4"
