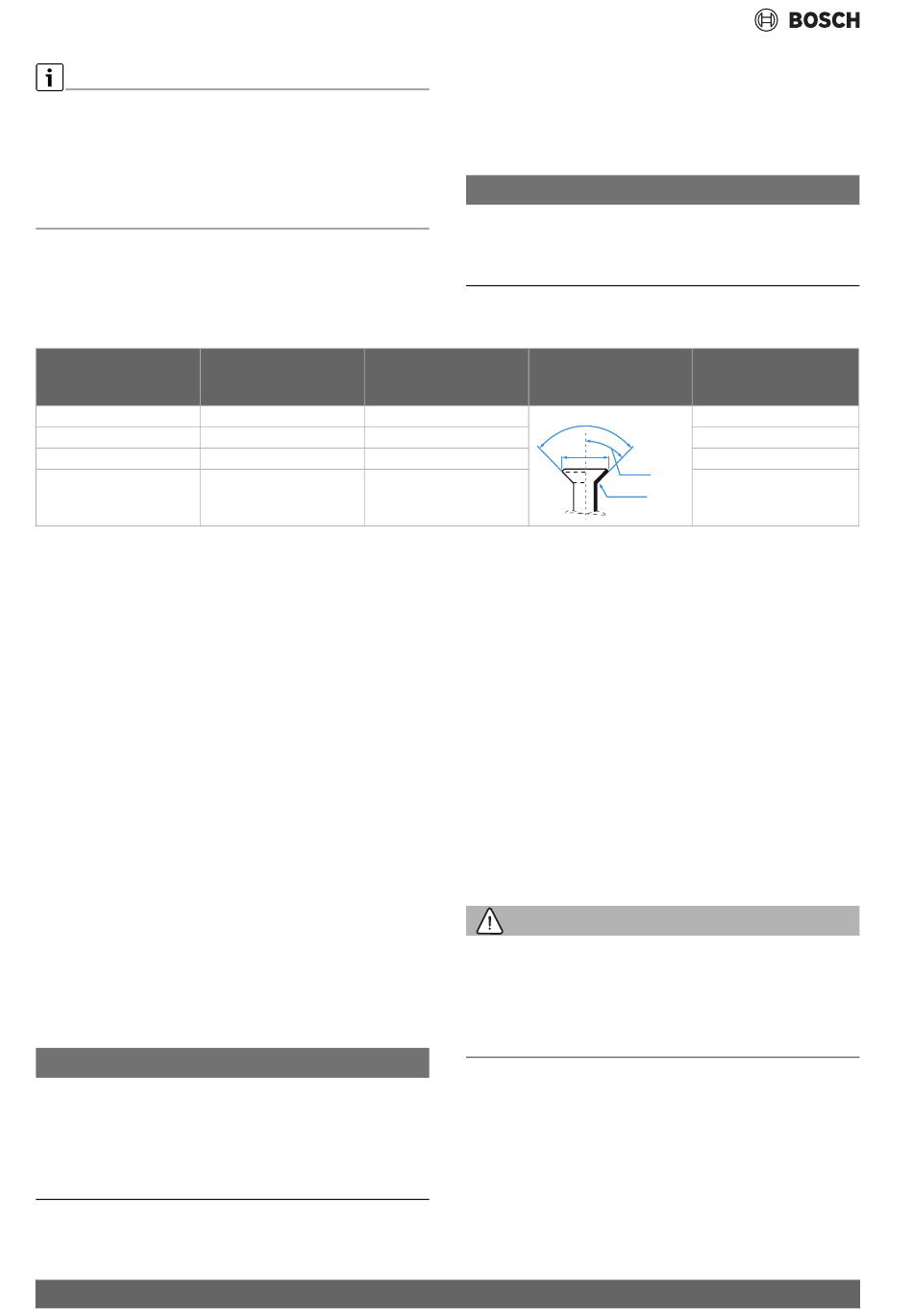

Εγκατάσταση
Οι σωλήνες από χαλκό διατίθενται σε διαστάσεις μετρικού συστήματος και
σε ίντσες, αλλά τα σπειρώματα των φλαντζωτών παξιμαδιών είναι ίδια. Οι
φλαντζωτές βιδωτές συνδέσεις στην εσωτερική μονάδα και στην
εξωτερική μονάδα προορίζονται για διαστάσεις σε ίντσες.
▶ Όταν χρησιμοποιείτε μετρικούς χάλκινους σωλήνες, αντικαταστήστε τα
παξιμάδια εκτόξευσης με αυτά με κατάλληλη διάμετρο (
πίνακας 21).
▶ Προσδιορίστε τη διάμετρο και το μήκος του σωλήνα ( σελίδα 14).
▶ Κόψτε τον σωλήνα με σωληνοκόπτη ( εικόνα 11).
▶ Λειάνετε τα άκρα των σωλήνων εσωτερικά και κτυπήστε να φύγουν τα
ρινίσματα.
▶ Τοποθετήστε το παξιμάδι στον σωλήνα.
Εξωτερική διάμετρος
σωλήνα Ø [mm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Πίν. 21 Χαρακτηριστικά των συνδέσεων σωλήνων
3.4.2
Σύνδεση εκροής συμπυκνώματος στην εσωτερική μονάδα
Το δοχείο συμπυκνώματος της εσωτερικής μονάδας διαθέτει δύο
συνδέσεις. Εργοστασιακά τοποθετείται εκεί ένας εύκαμπτος σωλήνας
συμπυκνώματος και μια τάπα, τα οποία μπορούν να αντικατασταθούν
( Σχήμα 10).
▶ Τοποθετήστε τον εύκαμπτο σωλήνα με καθοδική κλίση.
3.4.3
Έλεγχος στεγανότητας και πλήρωση εγκατάστασης
Έλεγχος μόνωσης
Κατά τον έλεγχο στεγανότητας, τηρείτε τους εθνικούς και τους τοπικούς
κανονισμούς.
▶ Αφαιρέστε τα καπάκια των βαλβίδων αερίου, σέρβις και υγρού (
Σχήμα 17, [1], [2] και [3]).
▶ Συνδέστε το ανοιχτήρι Schrader [6] και τη συσκευή μέτρησης πίεσης
[4] στη σύνδεση σέρβις [1].
▶ Βιδώστε το ανοιχτήρι Schrader και ανοίξτε τη βαλβίδα Schrader [1].
▶ Αφήστε τις βαλβίδες [2] και [3] κλειστές και πληρώστε την
εγκατάσταση με άζωτο, μέχρι η πίεση να βρίσκεται 10% πάνω από τη
μέγιστη πίεση λειτουργίας ( σελίδα 21).
▶ Ελέγξτε αν η πίεση είναι αμετάβλητη μετά από 10 λεπτά.
▶ Αφήστε να εκρεύσει άζωτο, μέχρι να επιτευχθεί η μέγιστη πίεση
λειτουργίας.
▶ Ελέγξτε αν η πίεση είναι αμετάβλητη μετά από τουλάχιστον 1 ώρα.
▶ Αφήστε να εκρεύσει άζωτο.
Πλήρωση εγκατάστασης
ΕΙΔΟΠΟΙΗΣΗ
Δυσλειτουργία λόγω λανθασμένου ψυκτικού υγρού
Η εξωτερική μονάδα είναι πληρωμένη εργοστασιακά με το ψυκτικό υγρό
R32.
▶ Αν χρειάζεται να συμπληρώσετε ψυκτικό υγρό, χρησιμοποιήστε
αποκλειστικά το ίδιο ψυκτικό υγρό. Μην αναμειγνύετε διαφορετικούς
τύπους ψυκτικού υγρού.
▶ Αν υπάρχει κίνδυνος ασφαλείας στην τάση δικτύου ή σε περίπτωση
βραχυκυκλώματος κατά τη διάρκεια της εγκατάστασης ενημερώστε
16
Ροπή σύσφιξης [Nm]
διευρυμένου ανοίγματος
18-20
32-39
49-59
57-71
▶ Φαρδύνετε τον σωλήνα με μια καμπάνα διεύρυνσης στις διαστάσεις
του Πίνακα 21.
Το παξιμάδι πρέπει να ωθείται εύκολα στο άκρο αλλά όχι πιο πέρα.
▶ Συνδέστε τον σωλήνα και σφίξτε τη βιδωτή σύνδεση με τη αντίστοιχη
ροπή σύσφιξης από τον Πίνακα 21.
▶ Επαναλάβετε τα παραπάνω βήματα για τον δεύτερο σωλήνα.
ΕΙΔΟΠΟΙΗΣΗ
Μειωμένη ωφέλιμη απόδοση λόγω μεταφοράς θερμότητας μεταξύ
σωληνώσεων ψυκτικού υγρού
▶ Θερμομονώστε τις σωληνώσεις ψυκτικού υγρού ξεχωριστά μεταξύ
τους.
▶ Τοποθετήστε τη μόνωση των σωλήνων και σταθεροποιήστε την.
Διάμετρος του
Διευρυμένο άκρο σωλήνα
(A) [mm]
8,4-8,7
90°± 4
13,2-13,5
A
16,2-16,5
19,2-19,7
▶ Εκκενώστε την εγκατάσταση με μια αντλία κενού ( Σχήμα 17, [5])
και στεγνώστε, έως ότου επιτευχθεί πίεση περ. −1 bar (ή περ.
500 Micron).
▶ Ανοίξτε την επάνω βαλβίδα [3] (πλευρά υγρού).
▶ Ελέγξτε με το μανόμετρο [4] αν η ροή πραγματοποιείται ελεύθερα.
▶ Ανοίξτε την κάτω βαλβίδα [2] (πλευρά αερίου).
Το ψυκτικό διανέμεται στην εγκατάσταση.
▶ Τέλος, ελέγξτε τις αναλογίες πίεσης.
▶ Ξεβιδώστε το ανοιχτήρι Schrader [6] και κλείστε τη βαλβίδα Schrader
[1].
▶ Αφαιρέστε την αντλία κενού, το μανόμετρο και τη διάταξη ανοίγματος
Schrader.
▶ Τοποθετήστε ξανά τα καπάκια των βαλβίδων.
▶ Τοποθετήστε ξανά το κάλυμμα για τις συνδέσεις σωλήνων στην
εξωτερική μονάδα.
3.5
Ηλεκτρική σύνδεση
3.5.1
Γενικές υποδείξεις
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Κίνδυνος θανάτου από ηλεκτροπληξία!
Η επαφή με ηλεκτρικά εξαρτήματα που βρίσκονται υπό τάση ενδέχεται να
προκαλέσει ηλεκτροπληξία.
▶ Πριν από τις εργασίες στα ηλεκτρικά εξαρτήματα: Διακόψτε την
τροφοδοσία τάσης (ασφάλεια, αυτόματος διακόπτης ηλεκτρικού
κυκλώματος) και ασφαλίστε την έναντι ακούσιας επανενεργοποίησης.
▶ Οι εργασίες στο ηλεκτρικό σύστημα επιτρέπεται να εκτελούνται μόνο
από εξουσιοδοτημένο/η ηλεκτρολόγο.
▶ Εξουσιοδοτημένος/η ηλεκτρολόγος πρέπει να καθορίσει το σωστό
μέγεθος καλωδίου και το σωστό διακόπτη κυκλώματος. Η μέγιστη
κατανάλωση ρεύματος στα τεχνικά δεδομένα είναι καθοριστικής
σημασίας ( βλέπε κεφάλαιο 8, σελίδα 21).
▶ Τηρείτε τα μέτρα προστασίας σύμφωνα με τα εθνικά πρότυπα και τους
κανονισμούς.
εγγράφως τον υπεύθυνο λειτουργίας και μην εγκαταστήσετε τη
συσκευή μέχρι να αντιμετωπιστεί το πρόβλημα.
Προσυναρμολογημένο
σπείρωμα φλαντζωτού
παξιμαδιού
3/8"
3/8"
5/8"
45°± 2
3/4"
R0.4~0.8
Climate 2000 – 6721852025 (2024/04)
