Szerelés
Külső csőátmérő Ø [mm] Meghúzási nyomaték [Nm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
87. tábl. A csőkötések adatai
3.4.2
A kondenzvízkifolyó csatlakoztatása a beltéri egységre
A beltéri egység kondenzvízgyűjtője két csatlakozóval van felszerelve.
Gyárilag erre egy kondenzvíztömlő és dugó van felszerelve, amelyek
átcserélhetők ( 10. ábra).
▶ A kondenzvíztömlőt lejtéssel kell fektetni.
3.4.3
A tömörség ellenőrzése és a berendezés feltöltése
Tömörségvizsgálat
A tömörségvizsgálat során ügyeljen a nemzeti és helyi előírásokra.
▶ Távolítsa el a gáz-, szerviz- és folyadékszelepek kupakjait ( 17.
ábra, [1], [2] és [3]).
▶ Csatlakoztassa a Schrader-szelepnyitót [6] és a nyomásmérőt [4] a
szervizcsatlakozóhoz [1].
▶ Csavarja be a Schrader-szelepnyitót, és nyissa ki a Schrader-
szelepet [1].
▶ Hagyja zárva a [2] és [3] szelepeket, és töltse fel a berendezést
nitrogénnel, amíg a nyomás 10%-kal meghaladja a maximális üzemi
nyomást ( 71. oldal).
▶ Ellenőrizze, hogy a nyomás 10 perc múlva megváltozott-e.
▶ Engedjen le annyi nitrogént, hogy a nyomás a maximális üzemi
nyomásnak feleljen meg.
▶ Legalább 1 órával később ellenőrizze, hogy a nyomás megváltozott-
e.
▶ Eressze ki a nitrogént.
A berendezés feltöltése
ÉRTESÍTÉS
Nem megfelelő hűtőközeg miatti működési zavar
A kültéri egység gyárilag R32 hűtőközeggel van feltöltve.
▶ Ha a hűtőközeget ki kell pótolni, akkor erre csak azonos hűtőközeg
használható. Eltérő típusú hűtőközegek keverése tilos!
▶ A berendezést vákuumszivattyúval ( 17. ábra, [5]) ürítse és
szárítsa ki, amíg el nem éri a kb. −1 bar (vagy kb. 500 mikron)
értéket.
▶ Nyissa ki a felső szelepet [3] (folyadékoldal).
▶ Ellenőrizze a nyomásmérővel [4], hogy szabad-e az áramlás.
▶ Nyissa ki az alsó szelepet [2] (gázoldal).
A hűtőközeg ekkor eloszlik a berendezésben.
▶ Végül ellenőrizze a nyomásviszonyokat.
▶ Csavarja ki a Schrader-szelepnyitót [6], és zárja a Schrader-szelepet
[1].
▶ Távolítsa el a vákuumszivattyút, a nyomásmérőt és a Schrader-
nyitószelepet.
▶ Helyezze vissza a szelepek dugóit.
▶ Helyezze vissza a kültéri egységre a csőcsatlakozások burkolatát.
A kommunikációs kábel csatlakoztatása:
66
A peremezett nyílás (A)
átmérője [mm]
18-20
8,4-8,7
32-39
13,2-13,5
49-59
16,2-16,5
57-71
19,2-19,7

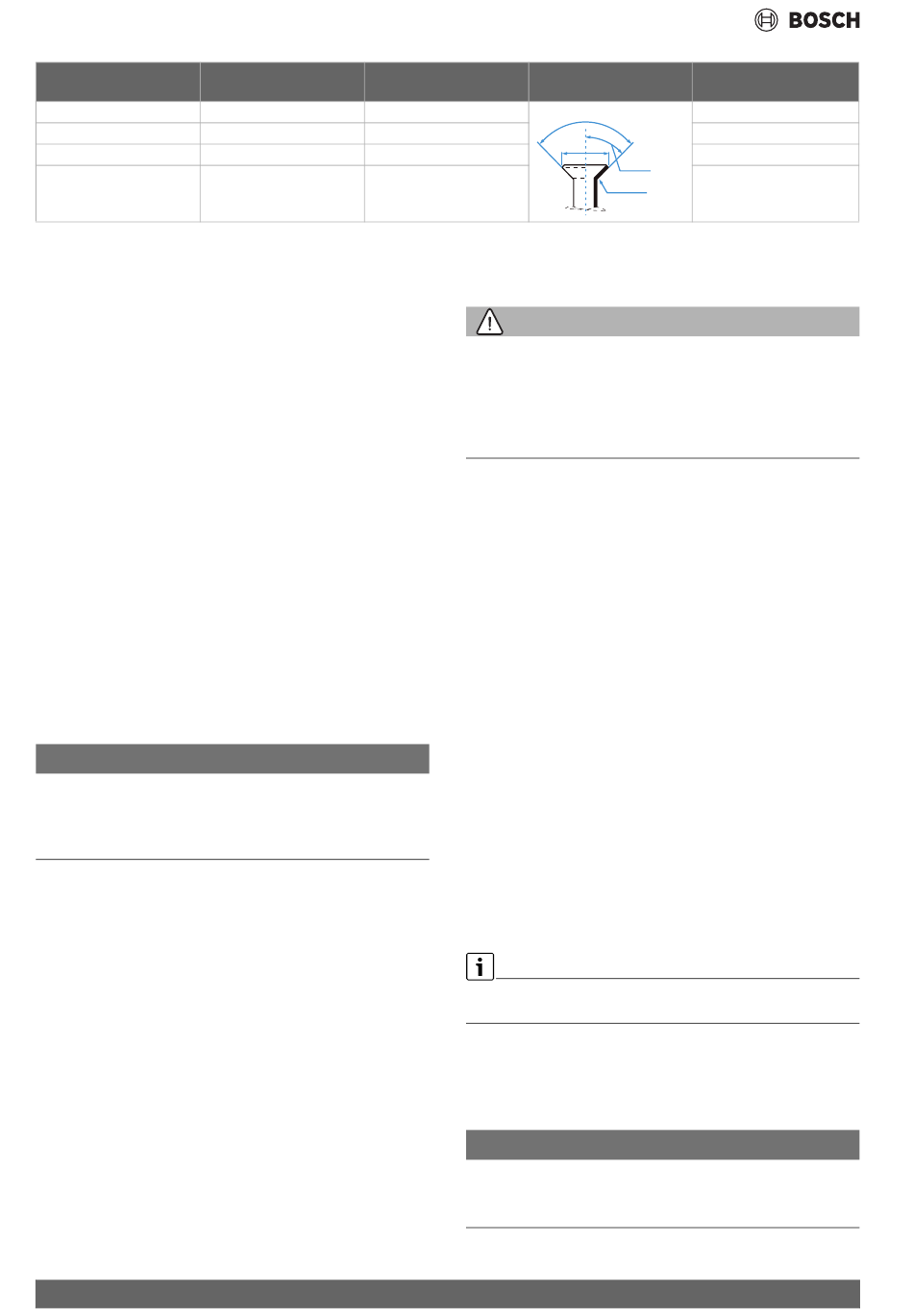

Peremezett csővég
90°± 4
A
45°± 2
R0.4~0.8
3.5
Elektromos csatlakoztatás
3.5.1
Általános tudnivalók
FIGYELMEZTETÉS
Elektromos áramütés okozta életveszély!
A feszültség alatt álló elektromos komponensek megérintése áramütést
okozhat.
▶ Az elektromos alkatrészeken végzett munkák előtt minden póluson
meg kell szakítani a feszültségellátást (a biztosítékkal, LS
kapcsolóval), és biztosítani kell véletlen bekapcsolás ellen.
▶ Elektromos rendszerrel kapcsolatos munkálatokat csak engedéllyel
rendelkező villanyszerelő végezhet.
▶ A megfelelő vezeték-keresztmetszetet és megszakítót engedéllyel
rendelkező villanyszerelőnek kell meghatároznia. A műszaki
adatokban szereplő maximális áramfelvétel ( lásd 8. fejezet, 71.
oldal) mérvadó.
▶ Vegye figyelembe a nemzeti és a nemzetközi előírások szerinti
védelmi intézkedéseket.
▶ Ha a szerelés során a hálózati feszültség miatti biztonsági kockázat
vagy rövidzárlat veszélye áll fenn, akkor erről írásban tájékoztassa az
üzemeltetőt, és ne szerelje fel a készülékeket a probléma
elhárításáig.
▶ Az összes elektromos csatlakozást az elektromos kapcsolási rajz
alapján kell elkészíteni.
▶ A kábelszigetelést csak speciális szerszámmal vágja át.
▶ Csatlakoztassa stabilan a kábeleket megfelelő kábelkötegelőkkel
(tartozék) a meglévő rögzítőbilincsekhez/kábelátvezetésekhez.
▶ Ne csatlakoztasson más fogyasztókat a készülék hálózati
csatlakozójához.
▶ Ne keverje össze a fázist és a védőföldelést. Ez ugyanis működési
zavarokhoz vezethet.
▶ Fix hálózati csatlakozásnál szereljen be túlfeszültség elleni védelmet,
és egy leválasztó kapcsolót is, amelyet legalább a készülék maximális
teljesítményfelvételének 1,5-szeresére kell méretezni.
Használja a mágnesgyűrűt és a szíjat az EMC folyamat javítására. Ehhez
fűzze át a szíjat a mágnesgyűrű nyílásán, hogy rögzítse a kábelhez.
3.5.2
Beltéri egység csatlakoztatása
A beltéri egység egy H07RN-F típusú, ötvezetékes kommunikációs
kábelen keresztül csatlakozik a kültéri egységhez. A kommunikációs
kábel vezeték-keresztmetszetének legalább 1,5 mm
ÉRTESÍTÉS
Anyagi károk a helytelenül csatlakoztatott beltéri egység miatt
A beltéri egységet a kültéri egység látja el árammal.
▶ A beltéri egységet kizárólag a kültéri egységre csatlakoztassa.
▶ Hajtsa fel a felső burkolatot ( 18. ábra).
Előszerelt peremes anya
mente
3/8"
3/8"
5/8"
3/4"
2
-nek kell lennie.
Climate 2000 – 6721852025 (2024/04)
