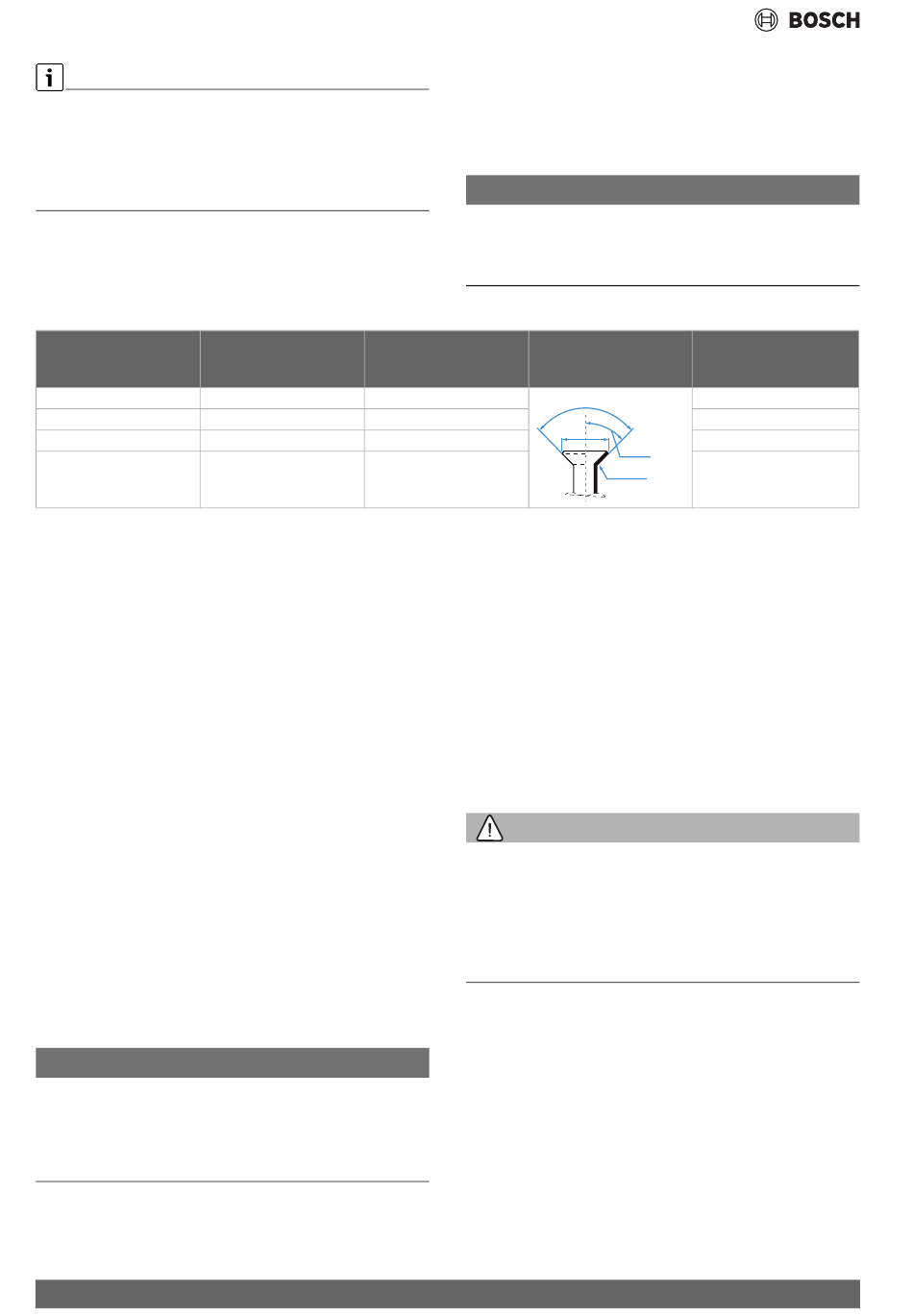

Инсталация
Медните тръби се предлагат в метрични размери и цолови размери,
но резбите на гайките с борд са едни и същи. Винтовите съединения
с борд на вътрешното и външното тяло са предназначени за цолови
размери.
▶ При използване на метрични медни тръби сменете гайките с борд
с такива с подходящ диаметър ( Табл. 8).
▶ Определете диаметъра на тръбата и дължината на тръбата (
стр. 4).
▶ Отрежете тръбата с инструмент за рязане на тръби ( Фиг. 11).
▶ Почистете краищата на тръбата отвътре и изтръскайте стружките.
▶ Поставете гайката върху тръбата.
Външен диаметър на
Момент на затягане [Nm]
тръбата Ø [mm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Табл. 8 Характеристики на тръбните съединения
3.4.2
Свързване на връзката за източване на конденз към
вътрешното тяло
Ваната за конденз на вътрешното тяло е оборудвана с две връзки.
Фабрично към тях са монтирани маркуч за конденз и тапа, които
могат да бъдат сменени ( Фиг. 10).
▶ Прекарайте маркуча за конденз с наклон.
3.4.3
Проверете уплътнеността и напълнете инсталацията
Проверка на уплътнеността
При проверката за уплътненост спазвайте националните и местните
изисквания.
▶ Свалете капачките на вентила за газ, сервизния вентил и вентила
за течност ( Фиг. 17, [1], [2] и [3]).
▶ Свържете отварящия шрадер елемент [6] и манометъра [4] към
сервизната връзка [1].
▶ Завийте отварящия шрадер елемент и отворете шрадер
вентила [1].
▶ Оставете вентилите [2] и [3] затворени и пълнете инсталацията с
азот, докато налягането стане 10 % над максималното работно
налягане ( стр. 11).
▶ Проверете, дали налягането след 10 минути е непроменено.
▶ Изпуснете азота, докато бъде достигнато максималното работно
налягане.
▶ Проверете, дали налягането след минимум 1 час е непроменено.
▶ Изпуснете азота.
Пълнене на системата
УКАЗАНИЕ
Функционална неизправност поради грешен хладилен агент
Външното тяло фабрично е напълнено с хладилен агент R32.
▶ Ако трябва да се допълни хладилен агент, използвайте само
същия хладилен агент. Не смесвайте различни видове хладилен
агент.
▶ Евакуирайте и подсушете инсталацията с вакуум помпа (
Фиг. 17, [5]), до достигане на ок. -1 bar (или ок. 500 микрона).
▶ Отворете горния вентил [3] (от страната на течността).
6
Диаметър на отвора
с борд (А) [mm]
18-20
8,4-8,7
32-39
13,2-13,5
49-59
16,2-16,5
57-71
19,2-19,7
▶ Разширете тръбата с елемент с борд до размера от Табл. 8
Гайката трябва да може да се движи лесно до ръба, но не трябва
да може да го преминава.
▶ Свържете тръбата и затегнете винтовото съединение с момента
на затягане от Табл. 8.
▶ Повторете горните стъпки за втората тръба.
УКАЗАНИЕ
Намален коефициент на полезно действие поради
топлопренасяне между тръбите за охлаждащ агент
▶ Изолирайте топлинно двете тръби за охлаждащ агент отделно
една от друга.
▶ Поставете и фиксирайте изолация върху тръбите.
Край на тръбата с борд
90°± 4
A
45°± 2
R0.4~0.8
▶ С манометъра [4] проверете дали дебитът е свободен.
▶ Отворете долния вентил [2] (от страната на газа).
Хладилният агент се разпределя в инсталацията.
▶ След това проверете състоянието на налягането.
▶ Развийте отварящия шрадер елемент [6] и затворете шрадер
вентила [1].
▶ Отстранете вакуум помпата, манометъра и отварящия шрадер
елемент .
▶ Поставете отново капачките на вентилите.
▶ Поставете отново капака за тръбните съединения върху
външното тяло.
3.5
Електрическа връзка
3.5.1
Общи указания
ПРЕДУПРЕЖДЕНИЕ
Опасност за живота поради електрически ток!
Контактът с електрически компоненти под напрежение може да
доведе до токов удар.
▶ Преди работи по електрическите части: Прекъснете
захранващото напрежение от всички полюси (предпазител/
предпазен силов изключвател) и обезопасете срещу
неоторизирано включване.
▶ Работите по електрическата система трябва да се извършват
само от оторизиран електротехник.
▶ Оторизиран електротехник трябва да определи правилното
сечение на проводниците и прекъсвача на електрическата
верига. За това е определяща максималната консумация на ток от
техническите данни ( вижте глава 8, стр. 11).
▶ Спазвайте предпазните мерки съгласно националните и
международни разпоредби.
▶ При наличен риск за безопасността в мрежовото напрежение
или при късо съединение по време на монтажа, информирайте
потребителя писмено и не инсталирайте уредите, докато
проблемът не бъде отстранен.
▶ Изпълнете всички електрически връзки съгласно схемата за ел.
свързване.
Предварително
монтирана резба на гайка
с борд
3/8"
3/8"
5/8"
3/4"
