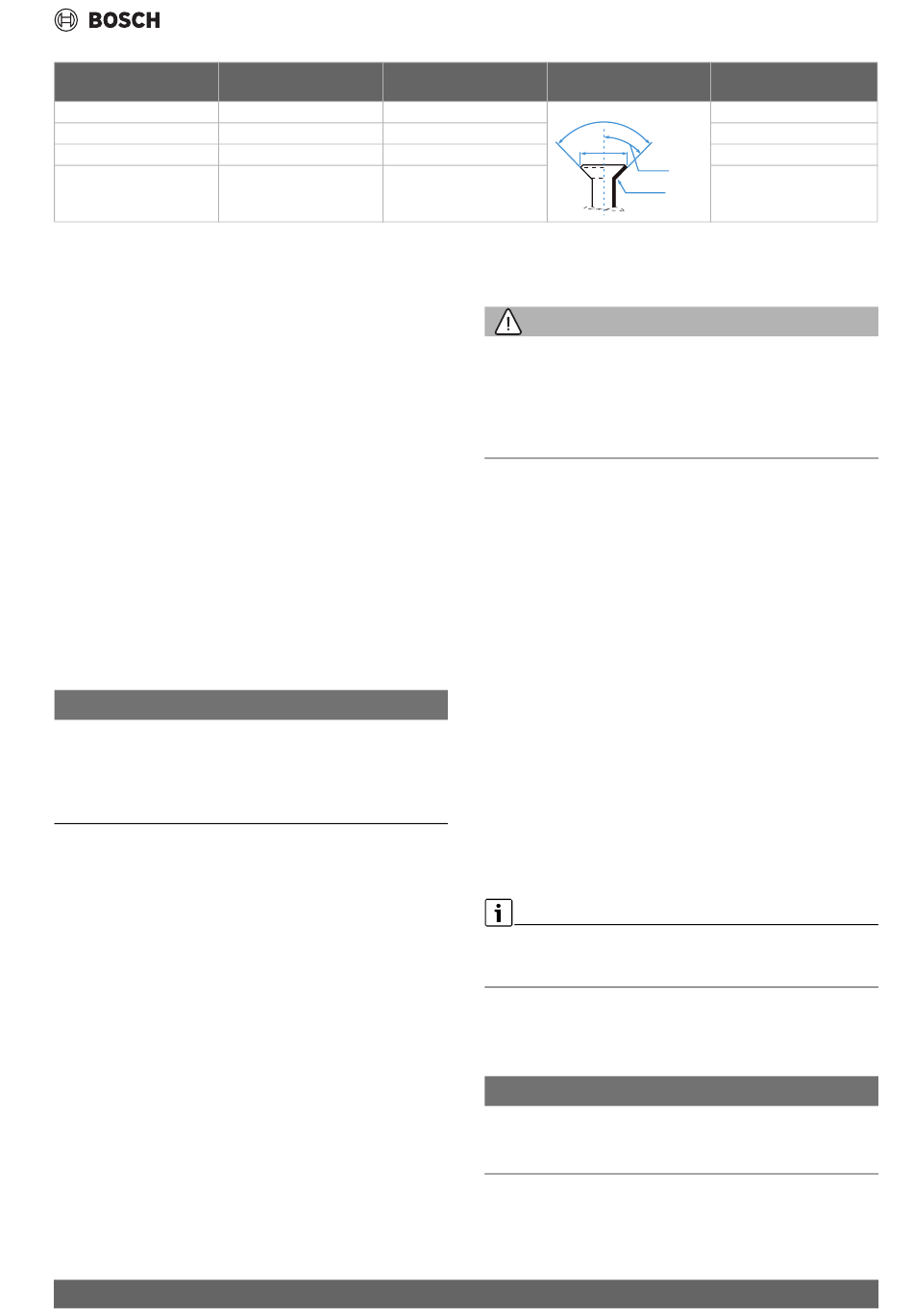

Boru dış çapı Ø [mm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Tab. 191 Boru bağlantılarının karakteristik verileri
3.4.2
Yoğuşma suyu tahliyesinin iç üniteye bağlanması
İç ünitenin yoğuşma kabında iki bağlantı bulunmaktadır. Bu bağlantılara
fabrikada bir yoğuşma suyu hortumu ve bir tapa monte edilmiştir ve
bunlar değiştirilebilir ( Şekil 10).
▶ Yoğuşma suyu hortumunu eğimli olacak şekilde döşeyin.
3.4.3
Sızdırmazlığın kontrol edilmesi ve tesisatın doldurulması
Sızdırmazlık kontrolü
Sızdırmazlık kontrolünde ülkede ve bölgede geçerli yasaları dikkate alın.
▶ Gaz, servis ve sıvı valflerinin kapaklarını ( Şekil 17, [1], [2] ve [3])
çıkarın.
▶ Schrader valfi açısısını [6] ve basınç ölçme cihazını [4] servis
bağlantısına [1] bağlayın.
▶ Schrader valfi açısısını vidalayın ve Schrader valfini [1] açın.
▶ Valfleri [2] ve [3] kapalı tutun ve basınç maksimum çalışma
basıncından %10 kadar fazla olacak şekilde tesisata azot doldurun
( Sayfa 147).
▶ 10 dakika sonra basıncın sabit kaldığını kontrol edin.
▶ Maksimum işletme basıncına ulaşılana kadar azotu boşaltın.
▶ Basıncın en az 1 saat sabit kaldığını kontrol edin.
▶ Azotu boşaltın.
Tesisatın doldurulması
UYARI
Yanlış soğutucu akışkan nedeniyle fonksiyon arızası
Dış üniteye fabrikada R32 soğutucu akışkanı doldurulmuştur.
▶ Soğutucu akışkan eklenmesi gerektiğinde her zaman aynı soğutucu
akışkanı doldurun. Farklı tip soğutucu akışkanları birbiriyle
karıştırmayın.
▶ Tesisatı bir vakum pompası ( Şekil 17, [5]) ile −1 bar (veya
yaklaşık 500 Mikron) seviyesine ulaşılana kadar boşaltın ve kurutun.
▶ Üst valfi [3] (sıvı tarafı) açın.
▶ Basınç ölçme cihazı [4] ile akışın sorunsuz gerçekleştiğini kontrol
edin.
▶ Alt valfi [2] (gaz tarafı) açın.
Soğutucu akışkan sistemde dağılır.
▶ Ardından basınç oranlarını kontrol edin.
▶ Schrader valfi açısısını [6] çıkarın ve Schrader valfini [1] kapatın.
▶ Vakum pompasını, manometreyi ve subap açma elemanını çıkarın.
▶ Ventillerin kapaklarını tekrar takın.
▶ Boru bağlantısı kapağını dış üniteye tekrar takın.
Climate 2000 – 6721852025 (2024/04)
Sıkma torku [Nm]
Açılmış deliğin çapı (A)
18-20
32-39
49-59
57-71
Açılmış boru ucu
[mm]
8,4-8,7
90°± 4
13,2-13,5
A
16,2-16,5
19,2-19,7
3.5
Elektrik bağlantısı
3.5.1
Genel uyarılar
İKAZ
Elektrik akımı nedeniyle hayati tehlike!
Gerilim altında olan elektrikli parçalara temas elektrik çarpmasına yol
açabilir.
▶ Elektrikli parçalarda çalışmalardan önce gerilim beslemesini tüm
kutuplardan kesin (sigorta/otomatik sigorta) ve yanlışlıkla açılmaya
karşı emniyete alın.
▶ Elektrik sistemindeki çalışmalar sadece yetkili bir elektrik teknisyeni
tarafından yapılmalıdır.
▶ Doğru kablo kesitini ve akım devresi kesicisini yetkili elektrik
teknisyeni belirlemelidir. Bunun için teknik veriler ( bkz. Bölüm 7,
Sayfa 147) altında sunulan maksimum akış çekişi esas alınır.
▶ Ulusal ve uluslararası yönetmeliklerce öngörülen koruyucu önlemleri
dikkate alın.
▶ Montaj sırasında şebeke geriliminde güvenlik riski veya kısa devre
mevcut olduğunda, işletmeciye yazılı bilgi verin ve sorun giderilene
kadar cihazları monte etmeyin.
▶ Tüm elektrik bağlantılarını elektrik bağlantı şemasına göre
gerçekleştirin.
▶ Kablo izolasyonunu sadece özel alet ile kesin.
▶ Kabloları uygun kablo bağları (teslimat kapsamı) ile mevcut
tespitleme kelepçelerine/kablo geçiş kanallarına sabitleyin.
▶ Cihazın elektrik bağlantısına başka elektrik tüketici cihaz bağlamayın.
▶ Faz ve PEN iletkenlerini birbirleriyle karıştırmayın. Aksi takdirde işlev
bozuklukları meydana gelebilir.
▶ Sabit şebeke bağlantısına, cihazın maksimum güç tüketiminin 1,5 kat
kapasitesine sahip bir ayırma şalteri ve aşırı gerilim koruması monte
edin.
EMU prosesini iyileştirmek için manyetik halkayı ve kayışı kullanın.
Bunun için kayışı, kabloya sabitlemek için manyetik halkanın deliğinden
geçirin.
3.5.2
İç ünitenin bağlanması
İç ünite, H07RN-F tipi bir 5 damarlı iletişim kablosu ile dış üniteye
bağlanır. İletişim kablosunun kesiti en az 1,5 mm
UYARI
Yanlış bağlanmış iç ünite nedeniyle maddi hasar
İç ünitenin gerilim beslemesi, dış ünite üzerinden sağlanır.
▶ İç üniteyi sadece dış üniteye bağlayın.
İletişim kablosunu bağlamak için:
▶ Üst kapağı yukarı doğru açın ( Şekil 18).
▶ Bağlantı yerinin kapağını çıkarın [1].
Önceden monte edilen
konik somun dişlisi
3/8"
3/8"
5/8"
45°± 2
3/4"
R0.4~0.8
2
olmalıdır.
Montaj
143
