Installation
AVIS
Diminution de rendement dû au transfert de chaleur entre les
conduites de réfrigérant
▶ Effectuer l'isolation thermique séparément pour chaque conduite de
réfrigérant.

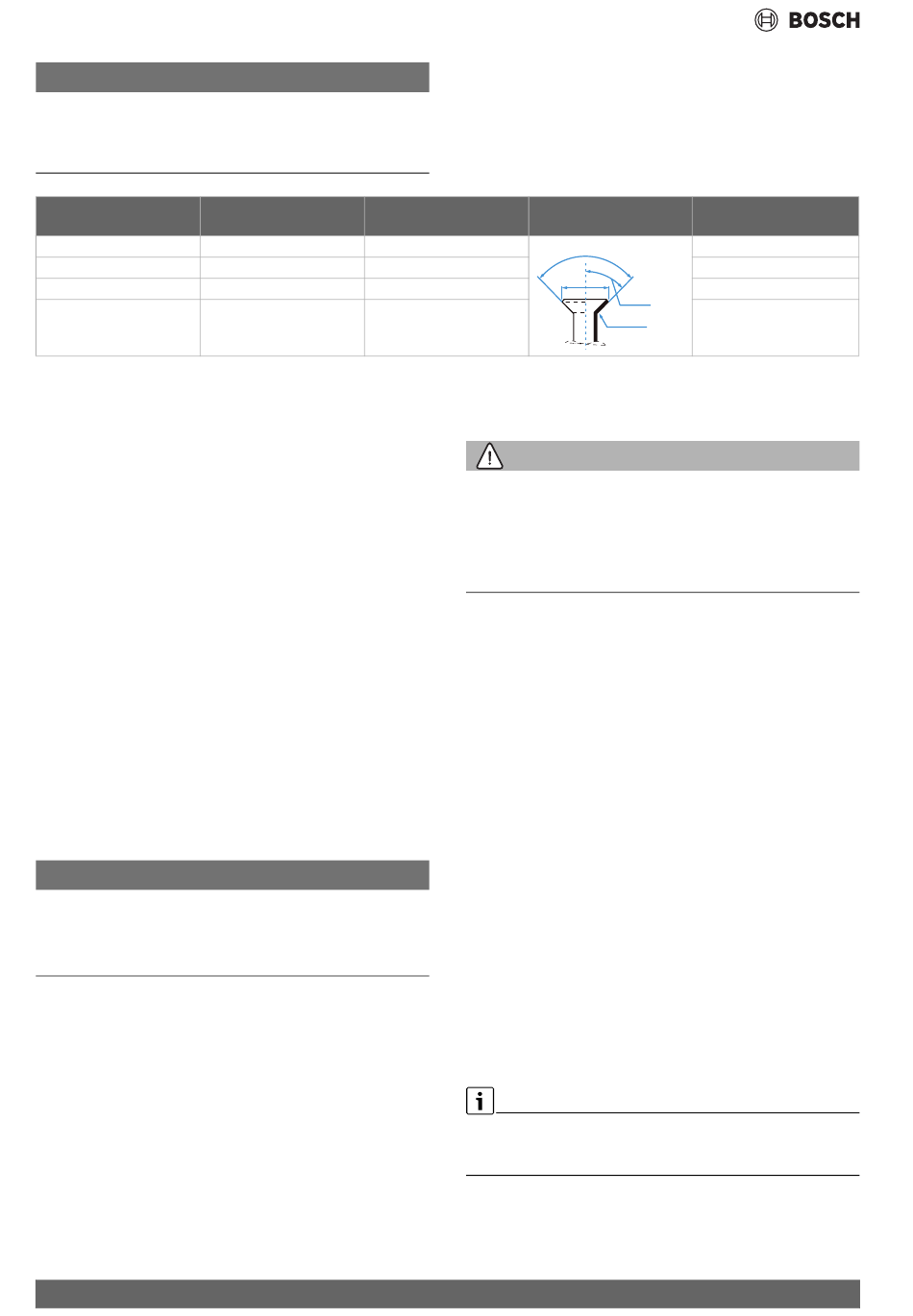

Diamètre extérieur du tube
Ø [mm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Tab. 61 Paramètres des raccords de tubes
3.4.2
Raccorder l'écoulement des condensats à l'unité intérieure
Le bac à condensats de l'unité intérieure est équipé de deux raccords.
Un tuyau des condensats et un bouchon sont montés en usine, ils
peuvent être remplacés ( fig. 10).
▶ Former une pente avec le tuyau des condensats.
3.4.3
Charger l'installation et contrôler l'étanchéité
Contrôle d'étanchéité
Lors du contrôle d'étanchéité, tenir compte des dispositions locales et
nationales en vigueur.
▶ Retirer les capuchons des vannes de gaz, de maintenance et de
liquide ( fig. 17, [1], [2] et [3]).
▶ Raccorder la valve Schrader [6] et le manomètre [4] au raccord de
service [1].
▶ Visser le raccord rapider [1].
▶ Maintenir les vannes [2] et [3] fermées et remplir l'installation
d'azote jusqu'à ce que la pression soit supérieure de 10 % à la pres-
sion de service maximale ( page 51).
▶ Vérifier si la pression est la même au bout de 10 minutes.
▶ Laisser échapper de l'azote jusqu'à ce que la pression de service
maximale soit atteinte.
▶ Vérifier si la pression est la même après au moins 1 heure.
▶ Laisser s'échapper de l'azote.
Remplissage de l'installation
AVIS
Dysfonctionnement dû au mauvais réfrigérant
L'unité extérieure est remplie de réfrigérant R32 en usine.
▶ S'il faut faire l'appoint, ne faire l'appoint qu'avec le même réfrigérant.
Ne pas mélanger différents types de réfrigérants.
▶ Faire le vide dans l'installation à l'aide d'une pompe à vide ( fig. 17,
[5]) puis la sécher jusqu'à ce que −1 bar (ou env. 500 microns) soit
atteint.
▶ Ouvrir la vanne supérieure [3] (côté liquide).
▶ Vérifier à l'aide du manomètre [4] si le fluide est libéré.
▶ Ouvrir la vanne inférieure [2] (côté gaz).
Le réfrigérant se disperse dans l'installation.
▶ Vérifier ensuite la pression.
▶ Dévisser le contact à ouverture Schrader [6] et fermer la valve
Schrader [1].
▶ Effectuer un pump down, puis retirer, les manomètres et le raccord
rapide.
▶ Remettre les capuchons des vannes en place.
▶ Remettre le cache des raccords de tuyaux sur l'unité extérieure.
46
Couple de serrage [Nm]
Diamètre de l'ouverture
18-20
32-39
49-59
57-71
▶ Poser et fixer l'isolation de tubes.
Extrémité du tube avec
avec cône (A) [mm]
8,4-8,7
13,2-13,5
16,2-16,5
19,2-19,7
3.5
Raccordement électrique
3.5.1
Consignes générales
AVERTISSEMENT
Danger de mort par électrocution !
Tout contact avec des pièces électriques sous tension peut provoquer
une électrocution.
▶ Avant d'intervenir sur les pièces électriques : couper l'alimentation
électrique (fusible / disjoncteur) sur tous les pôles et la sécuriser
contre toute réactivation accidentelle.
▶ Les travaux sur le système électrique doivent être exécutés exclusi-
vement par un électricien agréé.
▶ Un électricien agréé doit déterminer la section correcte du conduc-
teur et le coupe-circuit. Pour cela, la consommation électrique maxi-
male indiquée dans les caractéristiques techniques ( voir chap. 8,
page 51) est déterminante.
▶ Respecter les mesures de protection émanant des prescriptions
nationales et internationales.
▶ En cas de risque pour la sécurité au niveau de la tension de réseau ou
en cas de court-circuit pendant l'installation, informer l'exploitant par
écrit et ne pas installer les appareils avant que le problème ne soit
résolu.
▶ Effectuer tous les raccordements électriques selon le schéma de
connexion électrique.
▶ Ne couper l'isolation des câbles qu'avec un outil spécial.
▶ Relier et fixer les câbles avec des attaches de câbles appropriées
(contenues dans la livraison) aux colliers de fixation/passe-câbles.
▶ Ne pas raccorder d'autres utilisateurs au raccordement secteur de
l'appareil.
▶ Ne pas inverser les phases et les conducteurs de mise à la terre et
neutre. Ceci peut provoquer des dysfonctionnements.
▶ Installer un parasurtenseur et un sectionneur-disjoncteur avec un
raccordement au réseau électrique fixe, déterminé pour 1,5 fois la
puissance absorbée maximale de l'appareil.
Utiliser l'anneau magnétique et la bride pour améliorer le processus
CEM. Guider pour cela la bride dans l'ouverture de l'anneau magnétique
pour la fixer au câble.
Filetage prémonté de
cône
l'écrou du cône
90°± 4
A
45°± 2
R0.4~0.8
