Mise en service
Pièces détachées
Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées.
Procédure
1
2
1

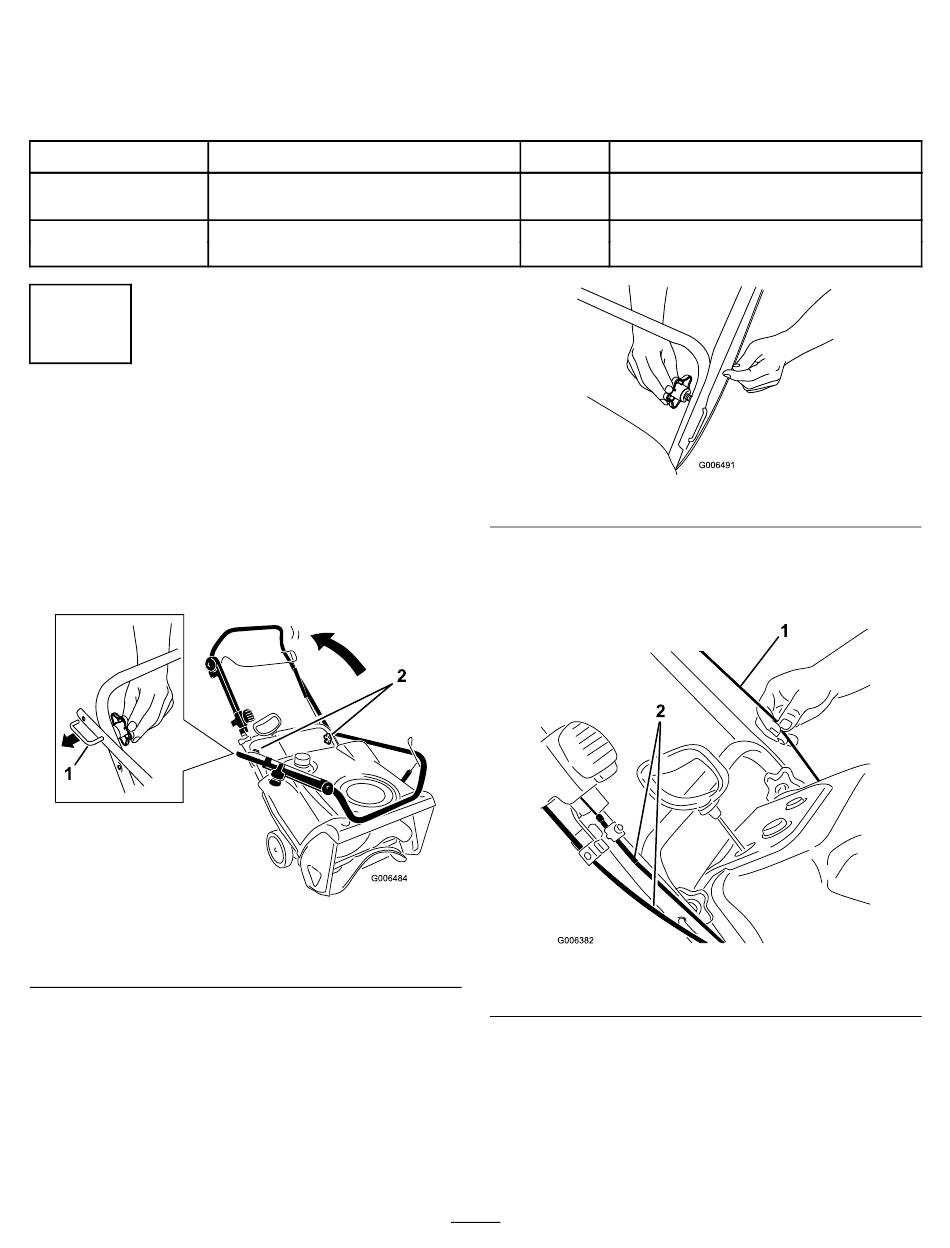

Dépliage du guidon
Aucune pièce requise
Procédure
1. Desserrez les boutons du guidon, sortez les
dispositifs de blocage en "U" jusqu'à ce que le
guidon bouge librement, puis pivotez le guidon en
position d'utilisation (Figure 4).
1. Dispositifs de blocage en
"U" (2)
2. Insérez le dispositif de blocage en "U" dans le trou
libre du guidon et serrez fermement les boutons du
guidon (Figure 5).
Description
Aucune pièce requise
Vis
Éjecteur
Figure 4
2. Boutons de guidon
Qté
–
Dépliez le guidon.
3
Montez l'éjecteur.
1
Important: Veillez à ne pas pincer ou plier le
câble de commande ni les câbles Quick Shoot™
(Figure 6).
1. Câble de commande
6
Utilisation
Figure 5
Figure 6
2. Câbles Quick Shoot™
