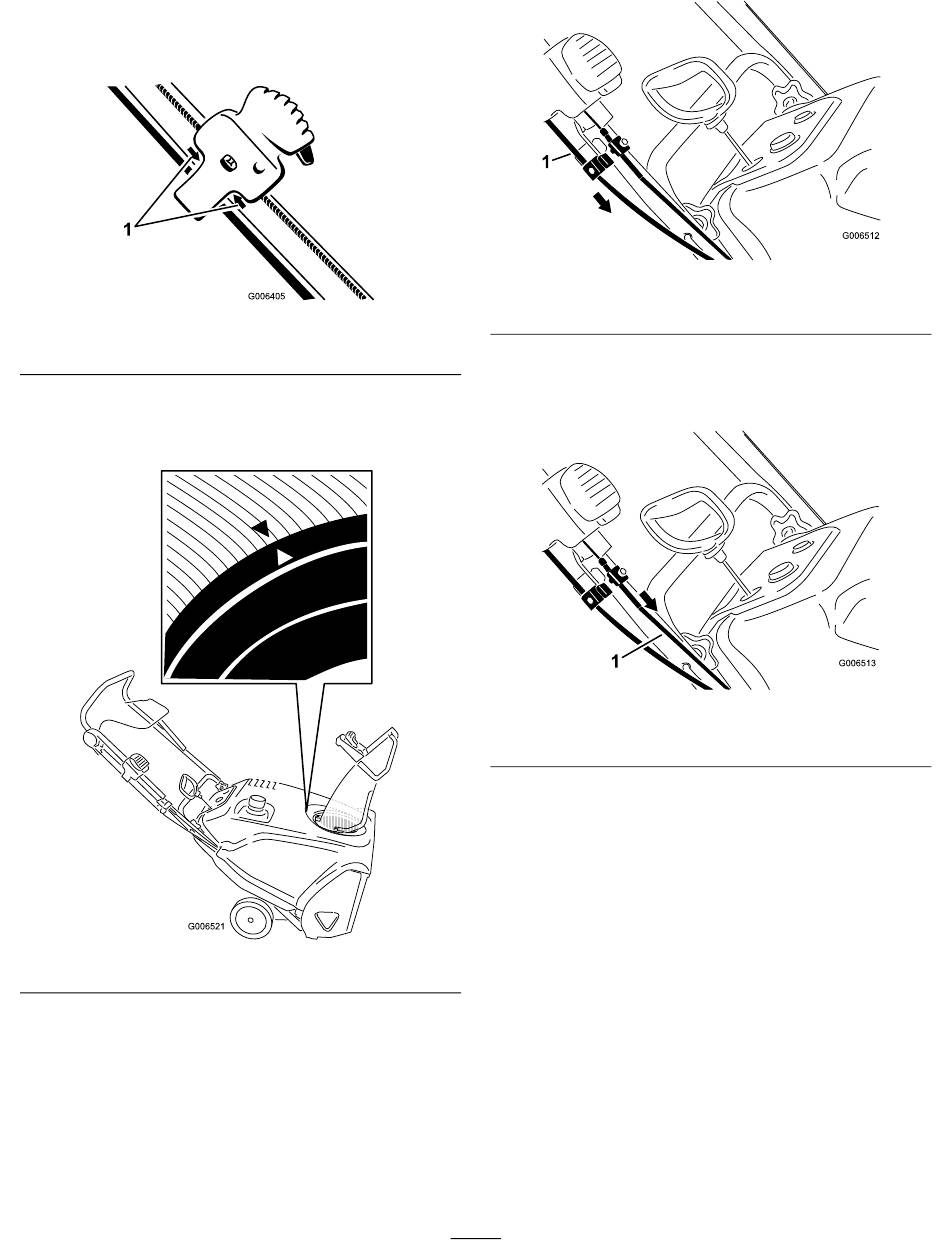

2. Placez la commande Quick Shoot entre les deux
flèches situées sur le côté droit de la partie supérieure
du guidon (Figure 39).
1. Flèches
3. Tournez le déflecteur en avant, en alignant la flèche
située à l'arrière sur celle située sur le carénage
(Figure 40).
4. Maintenez l'éjecteur dans cette position, tirez sur
la gaine du câble inférieur pour tendre le câble
complètement, puis serrez la vis du serre-câble
solidement (Figure 41).
Figure 39
Figure 40
1. Gaine du câble inférieur
5. Tirez la gaine du câble supérieur vers l'avant pour
supprimer le mou, puis serrez la vis du serre-câble
solidement (Figure 42).
1. Gaine du câble supérieur
Remarque: Ne tendez pas les câbles
excessivement. La commande Quick Shoot aura du
mal à fonctionner si les câbles sont trop tendus.
19
Figure 41
Figure 42
