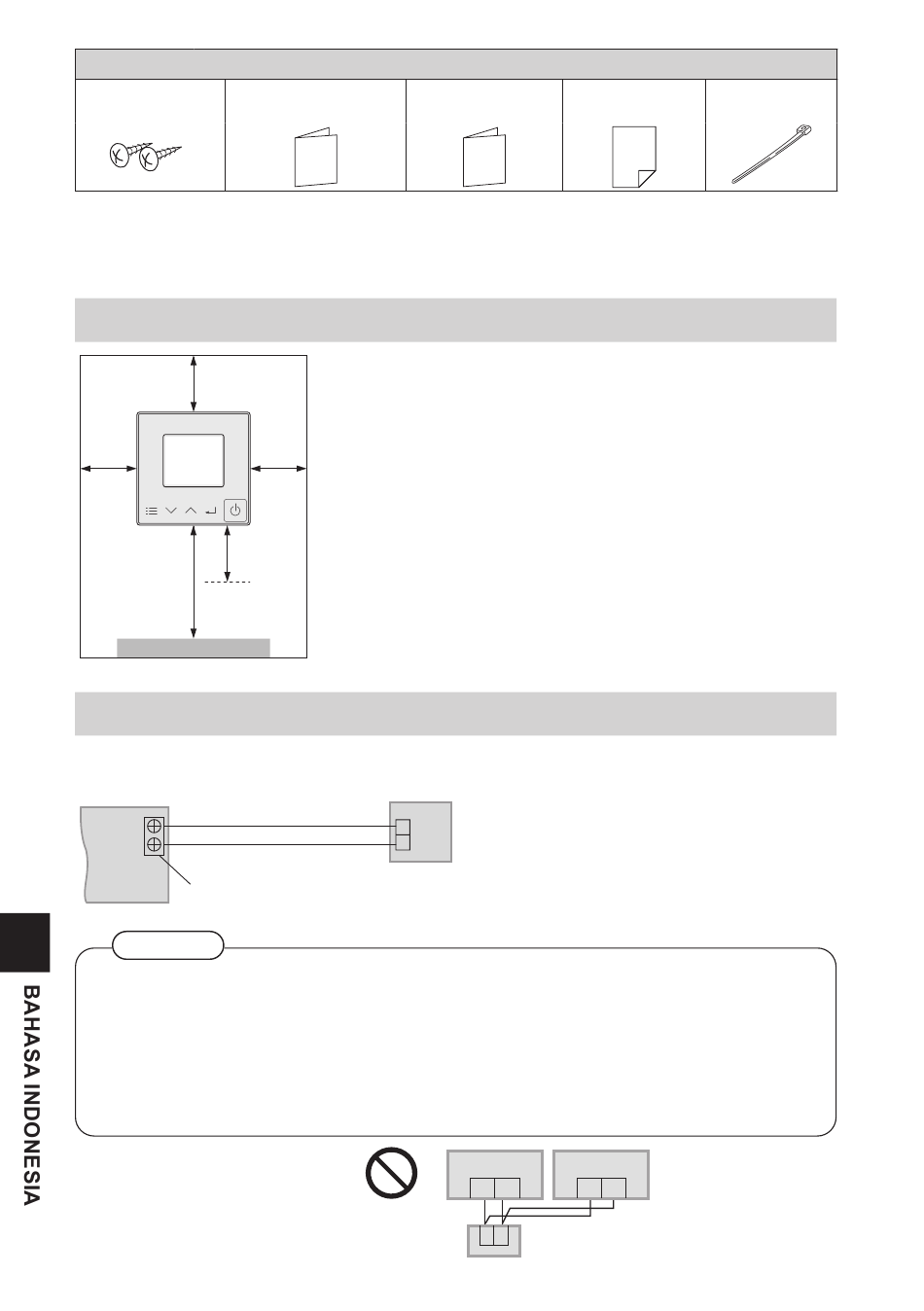

Panasonic CZ-RTC6BLW2 Instructions D'installation page 60

Sekrup
(2)
M3,8 x 16
*Perkabelan pengendali jarak jauh tidak disertakan. (item yang disediakan pelanggan)
Tindak Kewaspadaan untuk Pemasangan
Tempat Pemasangan
50 mm
50 mm
1 hingga
1,5 m
Lantai
Perkabelan pengendali jarak jauh
Diagram perkabelan
Unit dalam ruang
R1
R2
Terminal untuk perkabelan
pengendali jarak jauh
Perhatian
 Gunakan perkabelan pengendali jarak jauh yang disediakan pelanggan dengan ketebalan komponen
insulasi minimal 1 mm, termasuk sarung.
Regulasi Perkabelan mungkin berbeda-beda tergantung pada lokasi. Untuk aturan perkabelan yang
disediakan pelanggan, silakan lihat PERATURAN KELISTRIKAN LOKAL di area Anda.
Anda harus memastikan bahwa pemasangan sesuai dengan aturan dan peraturan yang berlaku.
 Berhati-hatilah untuk tidak menyambungkan kabel ke terminal unit dalam ruang lain
(mis., terminal perkabelan sumber daya). Dapat terjadi malfungsi.
 Jangan dirangkai dengan perkabelan sumber daya atau disimpan dalam pipa logam yang sama. Dapat
terjadi kesalahan operasi.
 Jika timbul bunyi berisik dari catu daya unit, pasanglah fi lter bunyi berisik.
Perkabelan seperti gambar
di bawah ini dilarang.
60
Aksesori yang disertakan
Petunjuk
(1)
Pengoperasian
 Pasang pada ketinggian 1 hingga 1,5 m dari lantai
(Tempat di mana suhu rata-rata ruangan dapat dideteksi).
 Beri jarak di sekitar pengendali jarak jauh sebagaimana dirinci pada
gambar di sebelah kiri.
 Hindari tempat pemasangan berikut ini.
50 mm
• Di bawah naungan atau di belakang objek yang mengalihkan aliran
udara ruangan
• Tempat di mana terjadi kondensasi
(Pengendali jarak jauh tidak tahan uap air atau tetesan)
• Tempat di dekat sumber panas
 Beri jarak 1 m atau lebih dari TV, radio dan PC.
50 mm
(Gambar mungkin kabur atau mungkin timbul bunyi berisik terkait)
 Jangan gunakan di lingkungan khusus.
Penggunaan di tempat yang mengandung banyak minyak (seperti oli
mesin), uap, gas yang mudah terbakar atau korosif, fl uktuasi voltase,
dengan mengelilingi bodi logam, dapat mengakibatkan penurunan
fungsionalitas yang tajam dan kerusakan terhadap komponen.
Pengendali jarak jauh
Perkabelan pengendali jarak
jauh (disediakan pelanggan)
• Tidak ada polaritas
Petunjuk
(1)
Pemasangan
 Jenis perkabelan
 Gunakan kabel berukuran 0,75
hingga 1,25 mm
 Total panjang kabel: 100 m atau kurang
1
 Jumlah unit dalam ruang yang dapat
2
dihubungkan
 Pengendali jarak jauh:
Hanya koneksi 1 unit
 Unit dalam ruang: Maks. 8
Unit dalam ruang Unit dalam ruang
R1 R2
1 2
Pengendali jarak jauh
Petunjuk (1) Penjepit
.
2
R1 R2
Perkabelan pengendali jarak jauh
(1)
