Schraube
M3,8 x 16 (2 Stck.)
*Erforderliche Elektrokabel gehören nicht zum Lieferumfang (bauseits bereitzustellen).

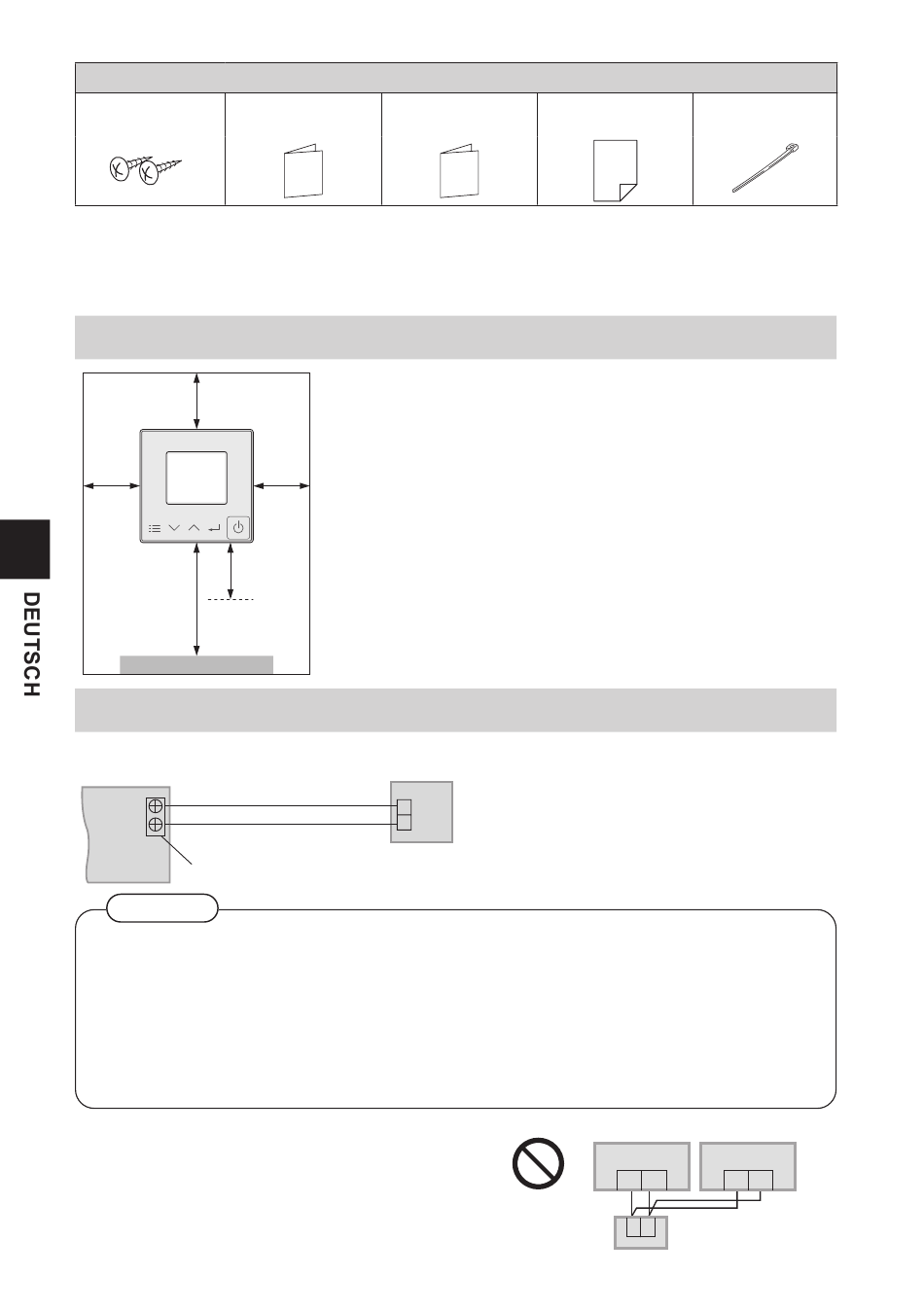

Montagehinweise
Einbauort
50 mm
50 mm
1 bis
1,5 m
Boden
Fernbedienungskabel
Anschlussplan
Innengerät
R1
R2
FB-Kabel (bauseits)
• Keine Polarität
Klemmen für
Fernbedienungsanschluss
Wichtig
 Das für die Fernbedienung zu verwendende Kabel sollte einschließlich Ummantelung eine mindestens
1 mm dicke Isolierung aufweisen.
Die Verkabelungsvorschriften können sich je nach Standort unterscheiden. Zu den am Installationsort geltenden
Verkabelungsvorschriften siehe die LOKALEN VORSCHRIFTEN FÜR ELEKTROINSTALLATIONEN. Es ist
sicherzustellen, dass die Installation allen einschlägigen Vorschriften und Normen entspricht.
 Die Fernbedienungsleitungen dürfen nicht an andere Klemmen des Innengeräts (z. B. Netzanschluss)
angeschlossen werden, da es sonst zu Fehlfunktionen und Schäden kommen kann.
 Die Anschlusskabel dürfen nicht zusammen mit Leistungskabeln verlegt oder in denselben Leerrohren geführt
werden, da es sonst zu Fehlfunktionen kommen kann.
 Sollte es zu Störungen der Stromversorgung kommen, ist ein Entstörfi lter vorzusehen.
Die nachfolgend dargestellten Verdrahtungsarten
sind nicht zulässig.
24
Mitgeliefertes Zubehör
Bedienungsanleitung Installationsanleitung
(1 Stck.)
 Die Fernbedienung sollte in einer Höhe von 1 bis 1,5 m
über dem Boden angebracht werden, wo die typische
Raumtemperatur gemessen wird.
 Lassen Sie wie links dargestellt einen Bereich um die
Fernbedienung herum frei.
50 mm
 Folgende Einbausituationen sollten vermieden werden:
• Hinter Gegenständen, die eine normale Luftzirkulation
behindern.
• Stellen, an denen sich Kondensat bildet (die Fernbedienung
verträgt keine Feuchtigkeit).
• Wärmequellen in unmittelbarer Nähe.
50 mm
 Halten Sie einen Abstand von mindestens 1 m zu Fernseh-,
Radio- und PC-Geräten. (Andernfalls können Bildunschärfen
oder Rauschen auftreten)
1
2
Anweisung
(1 Stck.)
 Kabeltyp
 Flexibles Kabel mit 0,75 bis 1,25 mm
FB
Querschnitt
 Kabelgesamtlänge : max. 100 m
 Max. Anzahl anschließbarer Geräte
 Fernbedienungen : Nur 1 Geräteverbindung
 Innengeräte
Kabelbinder
(1 Stck.) (1 Stck.)
: max. 8
Innengerät Innengerät
R1 R2 R1 R2
Fernbedienungskabel
1 2
FB
