Precauzioni Di Installazione - Panasonic Cz-Rtc6Blw2 Instructions D'installation

Vite
(2)
M3,8 x 16
*Il cablaggio del telecomando non è fornito. (articolo fornito sul campo)

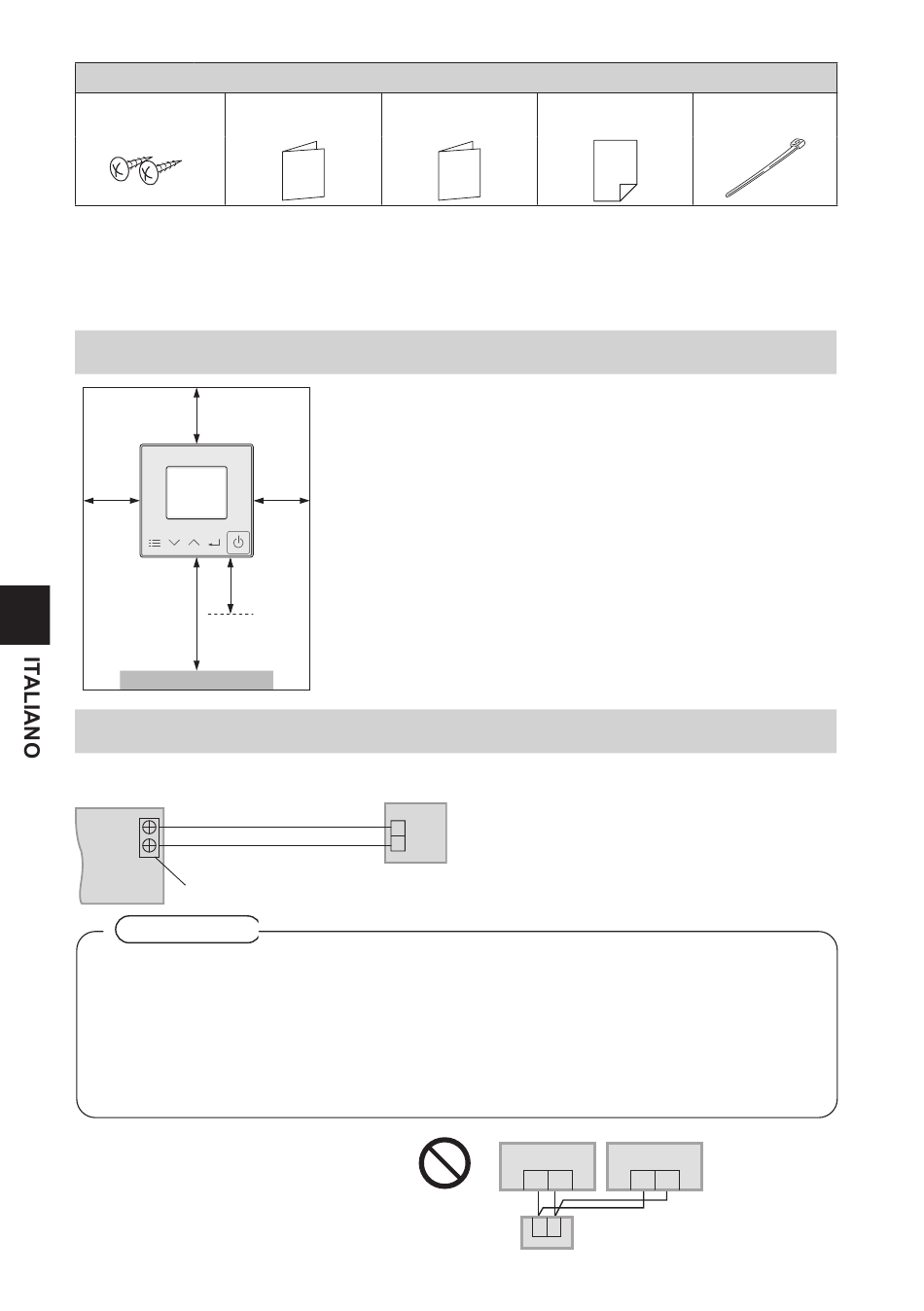

Precauzioni di Installazione

Sito di Installazione
50 mm
50 mm
Da 1 a
1,5 m
Pavimento
Cavo di telecomando
Diagramma cablatura
Unità interna
R1
R2
Cablatura RC (fornitura campo)
• Nessuna polarità
Terminali per la cablatura RC
Attenzione
 Utilizzare il cablaggio RC fornito sul campo con un isolamento spesso almeno 1 mm compresa la guaina.
Le Normative sul cablaggio possono variare a seconda del luogo. Per le norme di cablaggio sul campo,
vedere le proprie NORME ELETTRICHE LOCALI.
Devi assicurarti che l'installazione sia conforme alle norme e alle regole più importanti.
 Fare attenzione a non collegare i cavi ad altri terminali o unità interne (es. terminale cablatura fonte di
alimentazione). Potrebbero verifi carsi malfunzionamenti.
 Non legare insieme con la cablatura di alimentazione, né immagazzinare nello stesso tubo metallico.
Potrebbero verifi carsi errori di funzionamento.
 Se viene indotto del disturbo alla fornitura di corrente dell'unità, applicare un fi ltro antidisturbo.
Sono proibite le cablature come
quella indicata sotto.
30
Accessori in dotazione
Istruzioni per Istruzioni di
(1)
l'uso Installazione
 Installare ad un'altezza da 1 a 1,5 m dal pavimento (posizione
in cui può essere rilevata la temperatura media della stanza).
 Lasciare uno spazio attorno al telecomando come indicato
nella fi gura mostrata a sinistra.
 Evitare i seguenti siti per l'installazione.
50 mm
• All'ombra o dietro oggetti esterni al fl usso d'aria del locale.
• Siti in cui si verifi ca condensa (Il telecomando non è a prova di
umidità né di gocciolio.)
• Sito vicino a fonte di calore
 Mantenere una distanza di almeno 1 m da TV, radio e PC.
(Può verifi carsi la sfocatura dell'immagine o rumore correlato)
50 mm
RC
1
2
(1) Istruzioni
 Tipo di cablatura
 Usare cavi da 0,75 a 1,25 mm
 Totale lunghezza cavo: 100 m o meno
 Numero delle unità collegabili
 Telecomando:
Collegamento di 1 sola unità
 Unità interna: Massimo 8
Unità interna Unità interna
R1 R2 R1 R2
Cablatura RC
1 2
RC
(1) Fascetta (1)
.
2
