- Page 1 Solution PACi NX Basse Température Guide Technique...

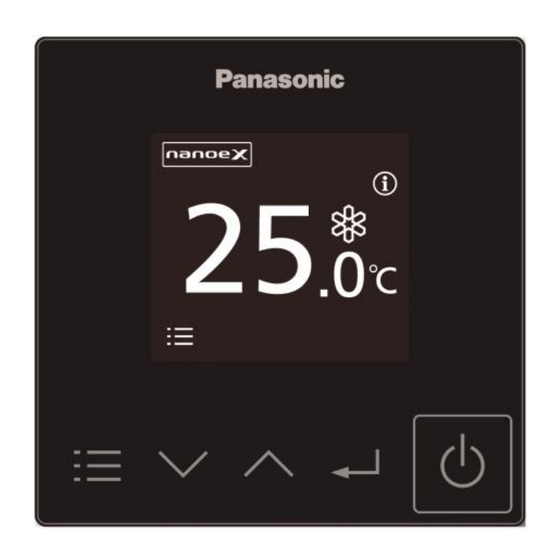

- Page 2 Télécommande Une télécommande CZ-RTC6/BL/BLW est INDISPENSABLE pour le paramétrage en basse température CZ-RTC6 CZ-RTC6BL CZ-RTC6BLW...
- Page 3 Il est important de noter que cette application peut occasionner une augmentation de la condensation. Sur ce type d’application, Panasonic ne pourra être responsable d’éventuels dommages causés par cette condensation. L’installateur devra prévoir une isolation adaptée pour ces unités intérieures ainsi que sur le bac à condensat...
- Page 4 IL EST IMPORTANT DE SUIVRE CHACUNE DES ÉTAPES DE LA PROCÉDURE. CHAQUE ÉTAPE EST IMPORTANTE ET DOIT ÊTRE RÉALISÉE DANS LE BON ORDRE...
- Page 5 Procédure de paramétrage Il est nécessaire de régler manuellement l’unité intérieure PACi NX sur une capacité dédiée. Cela ne peut pas être fait automatiquement comme cela serait le cas pour une combinaison normale. En même temps que le réglage de la capacité de l'unité intérieure, il est nécessaire de régler le groupe extérieur pour qu’il ignore la différence de capacité...
- Page 6 Procédure de paramétrage : Méthode 1 Méthode 1: si vous avez accès à CZ-RTC6, CZ-RTC6BL ou CZ-RTC6BLW uniquement et que vous pouvez y accéder assez rapidement dans les 30 secondes suivant la mise sous tension du système. Les étapes de base sont les suivantes : A.
- Page 7 Procédure de paramétrage : Méthode 1 Étapes détaillées de la méthode 1 Après avoir terminé l’installation des liaisons frigorifiques, le test de pression, le tirage au vide, l’appoint de charge (si nécessaire) et le câblage comme décrit dans les instructions d'installation des unités, une fois que le système a été...
- Page 8 Procédure de paramétrage : Méthode 1 Assurez-vous que «Code no.» est mis en Sélectionnez le numéro de code «11» et surbrillance, en utilisant flèches haut / bas si appuyez sur la touche Entrée brièvement. Si nécessaire. S'il n'est pas mis en surbrillance, ce n'est déjà...
- Page 9 Procédure de paramétrage : Méthode 1 Vous reviendrez sur le même écran que Après avoir réglé 000303 sous «Code no.» Après avoir modifié un chiffre avec les celui indiqué à l’étape 3. Appuyez de pressez la touche Entrée à nouveau et «Set flèches haut / bas, appuyez sur Entrée et nouveau sur Entrée et «Code no.»...
- Page 10 Procédure de paramétrage : Méthode 1 De la même manière, veuillez également Lorsque vous avez renseigné les En cas de combinaisons basse température modifier les paramètres suivants (N ° de paramètres, appuyez sur et vous avec les modèles de groupes suivants: code): serez invité...
- Page 11 Procédure de paramétrage : Méthode 1 Le système s'adressera automatiquement lors du redémarrage. Une fois terminé et l'affichage retourné à l'écran initial standard, vous pouvez maintenant utiliser le système normalement, ou déconnectez le CZ-RTC6 (BL / BLW) et connectez une autre télécommande.
- Page 12 Procédure de paramétrage : Méthode 2 Méthode 2: si vous avez accès à CZ-RTC6, CZ-RTC6BL ou CZ-RTC6BLW uniquement, mais pas dans les 30 secondes suivant la mise sous tension du système (vous devrez accéder à l'intérieur de l'unité – carte électronique - en plus du terminal UI) Les étapes de base sont les suivantes : A.
- Page 13 Procédure de paramétrage : Méthode 2 Après avoir terminé la tuyauterie, mise sous épreuve, tirer au vide, fait l’appoint de charge (si nécessaire) et avant de terminer le câblage. Alors que la puissance est coupée sur le groupe, connectez uniquement les bornes 1 (L), 2 (N) et terre de l’unité intérieure. Veuillez ne pas encore connecter le fil 3 à...
- Page 14 Procédure de paramétrage : Méthode 2 Retirez ensuite le petit cavalier du CN045 et placez-le sur les broches DISP de la carte PCB: Cassette 4 voies type PU3 Plafonnier type PT3 Gainable type PF3 Mural type PK3...
- Page 15 Procédure de paramétrage : Méthode 2 Assurez-vous que CZ-RTC6 (BL / BLW) est Sélectionnez le «N° d'unité» et appuyez Faites défiler jusqu'à «Paramètres connectée à R1, R2 et mettez sous tension. sur Entrée. Cette valeur est normalement détaillés» et appuyez sur Entrée: Attendez que l'affichage soit prêt.
- Page 16 Procédure de paramétrage : Méthode 2 Assurez-vous que «Code no.» est mis en Sélectionnez le numéro de code «11» et surbrillance, en utilisant flèches haut / bas si appuyez sur la touche Entrée brièvement. Si nécessaire. S'il n'est pas mis en surbrillance, ce n'est déjà...
- Page 17 Procédure de paramétrage : Méthode 2 Vous reviendrez sur le même écran que Après avoir réglé 000303 sous «Code Après avoir modifié un chiffre avec les celui indiqué à l’étape 3. Appuyez de no.» pressez la touche Entrée à nouveau flèches haut / bas, appuyez sur Entrée et nouveau sur Entrée et «Code no.»...
- Page 18 Procédure de paramétrage : Méthode 2 De la même manière, veuillez également Lorsque vous avez renseigné les En cas de combinaisons basse température modifier les paramètres suivants (N ° de paramètres, appuyez sur et vous avec les modèles de groupes suivants: code): serez invité...
- Page 19 Procédure de paramétrage : Méthode 2 Attendez que le contrôleur soit prêt. (Assigning ne Le système s'adressera automatiquement lors du sera plus affichée). Coupez le courant et terminez le redémarrage. Une fois terminé et l'affichage câblage comme une installation normale (connectez le retourne à...
- Page 20 Procédure de paramétrage : Méthode 3 Méthode 3: Si vous avez une CZ-RTC2 ou CZ-RTC4 avec vous et que vous ne pouvez accéder à la CZ-RTC6/BL/BLW dans les 30 secondes. (juste besoin d'accéder à la connexion de câblage R1 / R2) Les étapes de base sont les suivantes : A.
- Page 21 Procédure de paramétrage : Méthode 3 Après avoir terminé l’installation des Mettez l'appareil sous tension et entrez dans le mode de réglage détaillé comme suit : liaisons frigorifiques, le test de pression, le Appuyer simultanément sur les touches pendant 4 secondes ou plus. tirage au vide, l’appoint de charge (si Setting, unit N°...
- Page 22 Procédure de paramétrage : Méthode 3 Assurez-vous que CZ-RTC6 (BL / BLW) est En fonction de la combinaison de modèles choisie, veuillez régler le paramètre 11 comme suit: connectée à R1, R2 et mettez sous tension. Attendez que l'affichage soit prêt. (« assigning »...
- Page 23 Procédure de paramétrage : Méthode 2 Sélectionnez le «N° d'unité» et appuyez Vous reviendrez sur le même écran que Faites défiler jusqu'à «Paramètres sur Entrée. Cette valeur est normalement celui indiqué à l’étape 3. Appuyez de détaillés» et appuyez sur Entrée: à...
- Page 24 Procédure de paramétrage : Méthode 3 Après avoir réglé 000303 sous «Code no.» De la même manière, veuillez également Après avoir modifié un chiffre avec les pressez la touche Entrée à nouveau et «Set modifier les paramètres suivants (N ° de flèches haut / bas, appuyez sur Entrée et data»...
- Page 25 Procédure de paramétrage : Méthode 3 Lorsque vous avez renseigné les Le système s'adressera automatiquement En cas de combinaisons à basse paramètres, appuyez sur et vous lors du redémarrage. Une fois terminé et température avec les modèles de groupes serez invité à «Quitter les paramètres l'affichage suivants: détaillés et redémarrer».
