Schroef
(2) Gebruikershandleiding (1)
M3,8 x 16
*Bedrading van afstandsbediening is niet meegeleverd. (wordt ter plekke geleverd)

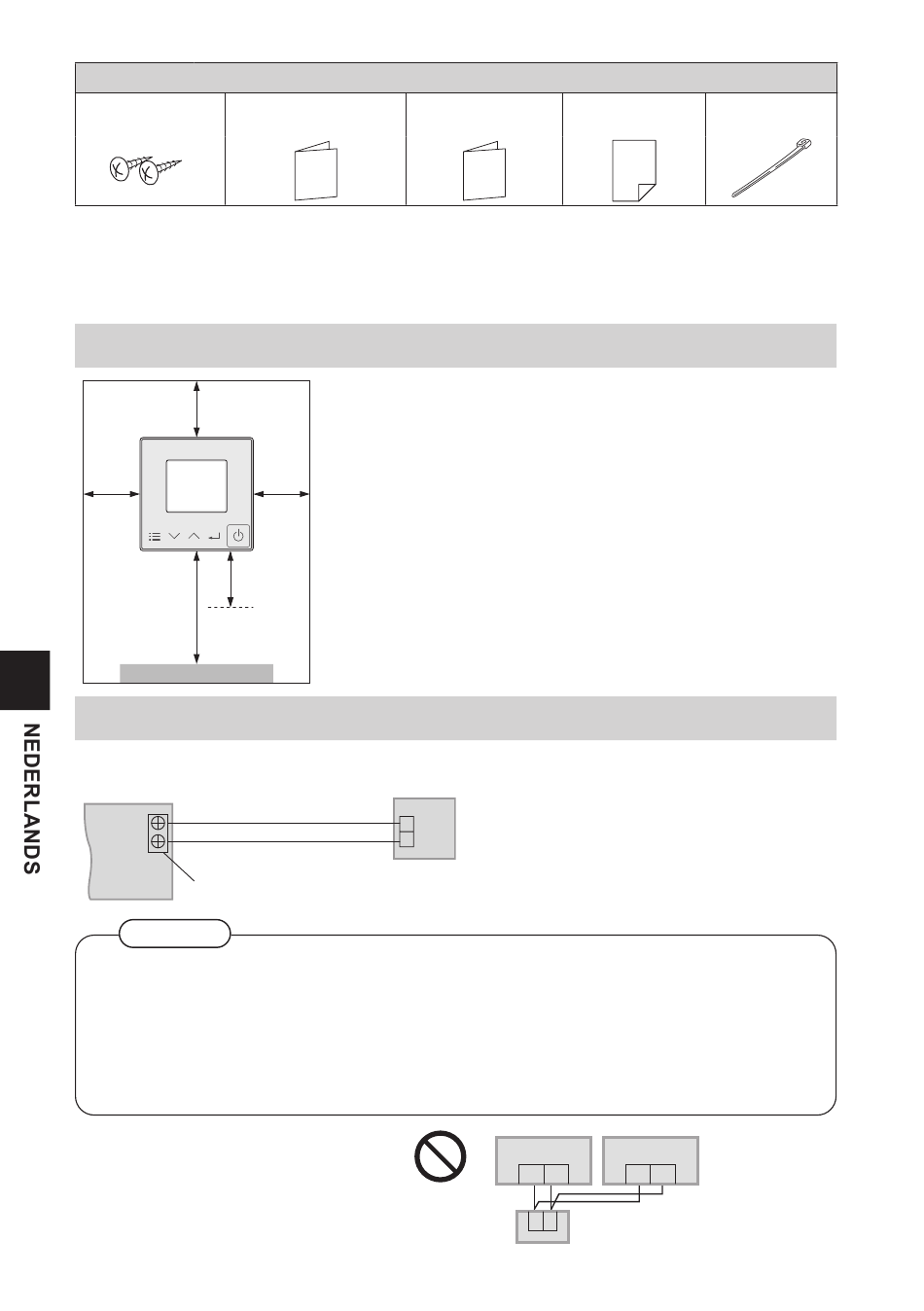

Voorzorgen bij installatie

Locatie van de installatie

50 mm
50 mm
1 tot
1,5 m
Vloer
Bedrading van de afstandsbediening
Bedradingsschema
Binnenapparaat
R1
R2
Bedrading afstandsbediening
(ter plaatse geleverd) • Geen polariteit
Aansluitpunten voor bedrading
van afstandsbediening
Opgelet
 Gebruik de plaatselijke bedrading voor de afstandsbediening met ten minste 1 mm isolatiedikte inclusief de omhulling.
De regelgeving voor elektrische bedrading kan verschillen afhankelijk van uw locatie. Raadpleeg voor voorschriften
voor veldbedrading uw PLAATSELIJKE VOORSCHRIFTEN VOOR ELEKTRISCHE INSTALLATIES. U moet ervoor
zorgen dat de installatie voldoet aan alle relevante wet- en regelgeving.
 Pas op dat u kabels niet op aansluitingen van andere binnenapparaten aansluit (bijv. aansluiting van de
stroomvoorziening). Een storing kan het gevolg zijn.
 Zorg ervoor dat u de bedrading niet samen met de stroomkabel bundelt of in door dezelfde metalen buis
geleid. Hierdoor kan een fout in de werking ontstaan.
 Als ruis veroorzaakt wordt naar het apparaat van de stroomvoorziening, monteer dan een ruisfi lter.
De bedrading zoals hieronder
weergegeven is verboden.
36
Meegeleverde accessoires
 Installeer op een hoogte van 1 tot 1,5 m vanaf de ondergrond
( locatie waar gemiddelde kamertemperatuur gemeten kan
worden).
 Houd ruimte rondom de afstandsbediening vrij zoals de
afbeelding links toont.
50 mm
 Vermijd de volgende locaties voor de installatie.
• In de schaduw of achter voorwerpen die afwijken van de
luchtstroming afkomstig van het raam.
• Locatie waar condensvorming optreedt (de afstandsbediening
is niet watervast of waterdicht).
• Locatie vlakbij een warmtebron
50 mm
 Houd een afstand van 1 m of meer ten opzichte van de tv,
radio en pc. (Er kan onscherp beeld of ruis optreden)
Afstandsbediening
1
2
Installatie
(1) Instructies
instructies
 Soort bedrading
 Gebruik kabels van 0,75 tot 1,25 mm
 Totale lengte van de bedrading:
100 m of minder
 Aantal aansluitbare apparaten
 Afstandsbediening:
verbinding van slechts 1 toestel
 Binnenapparaat: Max. 8
Binnenapparaat
R1 R2
1 2
Afstandsbediening
(1) Klem
Binnenapparaat
R1 R2
Bedrading van
afstandsbediening
(1)
.
2
