Tornillo
(2)
M3,8 x 16
*El cableado del mando a distancia no se suministra. (elemento suministrado por separado)

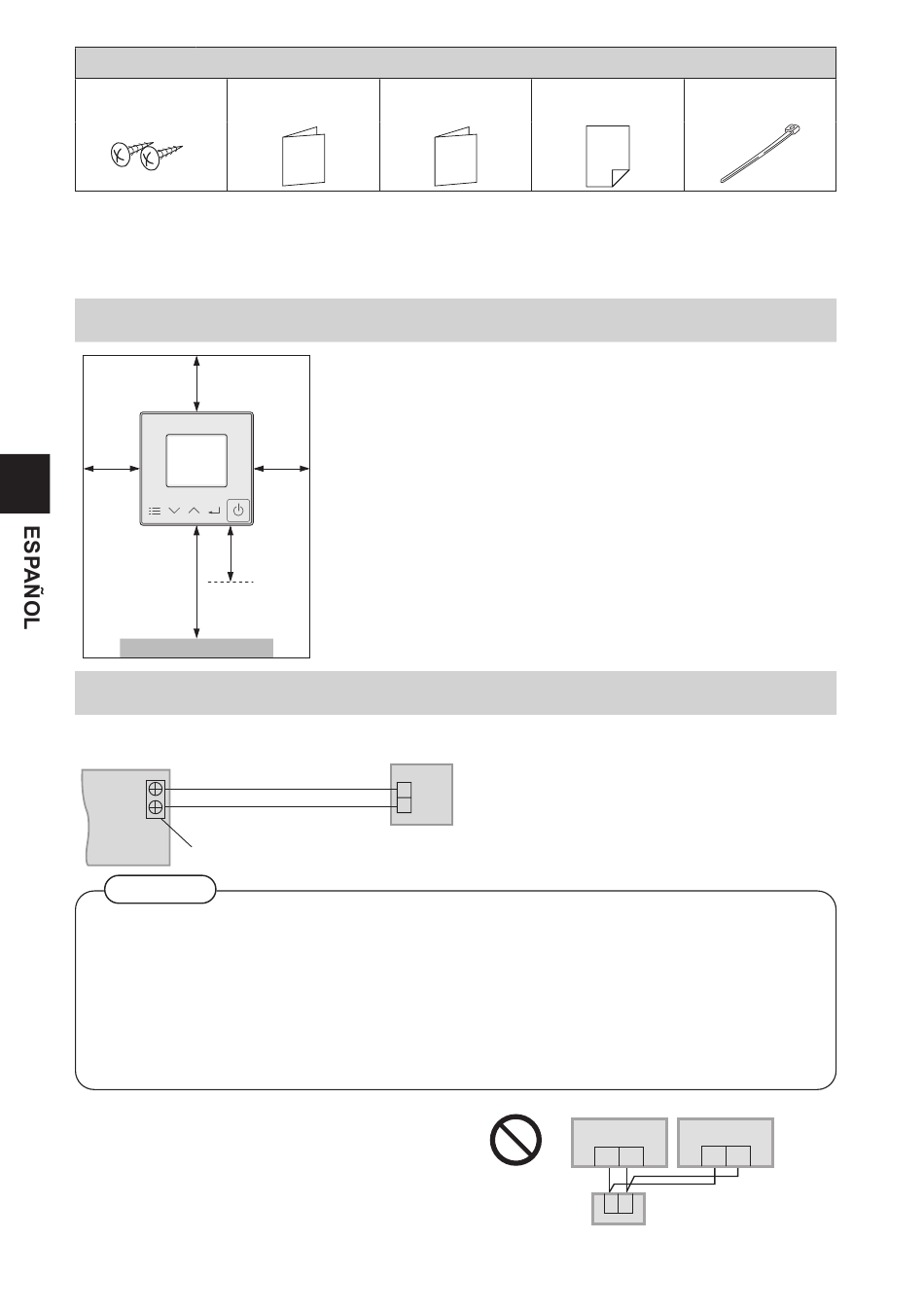

Precauciones para la instalación
Lugar de la instalación
50 mm
50 mm
De 1 a
1,5 m
Suelo
Cableado del mando a distancia
Diagrama de cableado
Unidad interior
R1
R2
Cableado del MD (no incluido)
• Sin polaridad
Terminales para el cableado del MD
Atención
 Utilice el cableado RC suministrado por separado con un componente aislante de al menos 1 mm de
espesor, incluida la funda.
Las normativas sobre cableado pueden variar dependiendo del lugar. Para las normas de cableado de
campo, consulte los CÓDIGOS ELÉCTRICOS LOCALES. Debe asegurarse de que la instalación cumpla
con todas las normas y reglamentos pertinentes.
 No conecte los cables a otros terminales de unidades interiores (es decir, terminal de cableado de la
fuente de alimentación). Pueden producirse fallos de funcionamiento.
 No mezcle con el cableado de la fuente de alimentación ni lo oculte en el mismo tubo metálico.Pueden
producirse errores de funcionamiento.
 Si se producen ruidos en la unidad de alimentación, acople un fi ltro de ruido.
Realizar el cableado como se muestra a
continuación está prohibido.
18
Accesorios incluidos
Instrucciones de Instrucciones de
(1)
funcionamiento instalación
 Instale a una altura de entre 1 y 1,5 m del suelo (lugar donde
se puede detectar la temperatura media de la habitación).
 Mantenga un espacio alrededor del mando a distancia como
se detalla en la fi gura de la izquierda.
 No realice la instalación en los siguientes lugares:
50 mm
• Detrás de objetos que no reciben la corriente de aire que hay
en la sala.
• Un lugar donde se produzca condensación
(el mando a distancia no es resistente al agua ni al goteo).
• Un lugar próximo a una fuente de calor
 Mantenga una distancia de más de 1 m del televisor, la radio
50 mm
y el PC. (Podría producirse borrosidad de imagen o ruido
relacionado)
1
2
(1) Instrucciones (1)
 Tipo de cableado
 Utilice cables de 0,75 a 1,25 mm
MD
 Longitud total del cable: 100 m o menos
 Número de unidades que pueden conectarse
 Mando a distancia:
Conexión de una sola unidad
 Unidades interiores: Máx. 8
Unidad interior
Abrazadera
Unidad interior
R1 R2 R1 R2
Cableado del MD
1 2
MD
(1)
.
2
