Parafuso
(2)
M3,8 x 16
*A cablagem do controlo remoto não éfornecida. (Itemadquirido localmente)
Precauções de instalação
Local de instalação
50 mm
50 mm
1 a
1,5 m
Solo
Cablagem do telecomando
Diagrama da cablagem
Unidade interior
R1
R2
Cablagem do TC (não fornecida)
• Sem polaridade
Terminais para cablagem do TC
Atenção
 Utilize a cablagem de CR adquirida localmente com, pelo menos, 1 mm de espessura de isolamento incluindo a bainha.
As Regulações de Cablagem podem diferir, dependendo do local. Para se informar quanto às regras de cablagem,
consulte os CÓDIGOS ELÉTRICOS LOCAIS. É necessário assegurar que a instalação está em conformidade com
todas as regras e regulamentos relevantes.
 Tenha cuidado para não ligar cabos a outros terminais de unidades interiores (por exemplo, terminal de
cablagem da fonte de alimentação). Poderá ocorrer uma avaria.
 Nunca junte com a cablagem da fonte de alimentação nem coloque no mesmo tubo metálico. Poderá ocorrer
um erro de funcionamento.
 Se a fonte de alimentação da unidade estiver sujeita a ruído, instale um fi ltro de ruído.
A cablagem como ilustrado em
seguida é proibida.
42

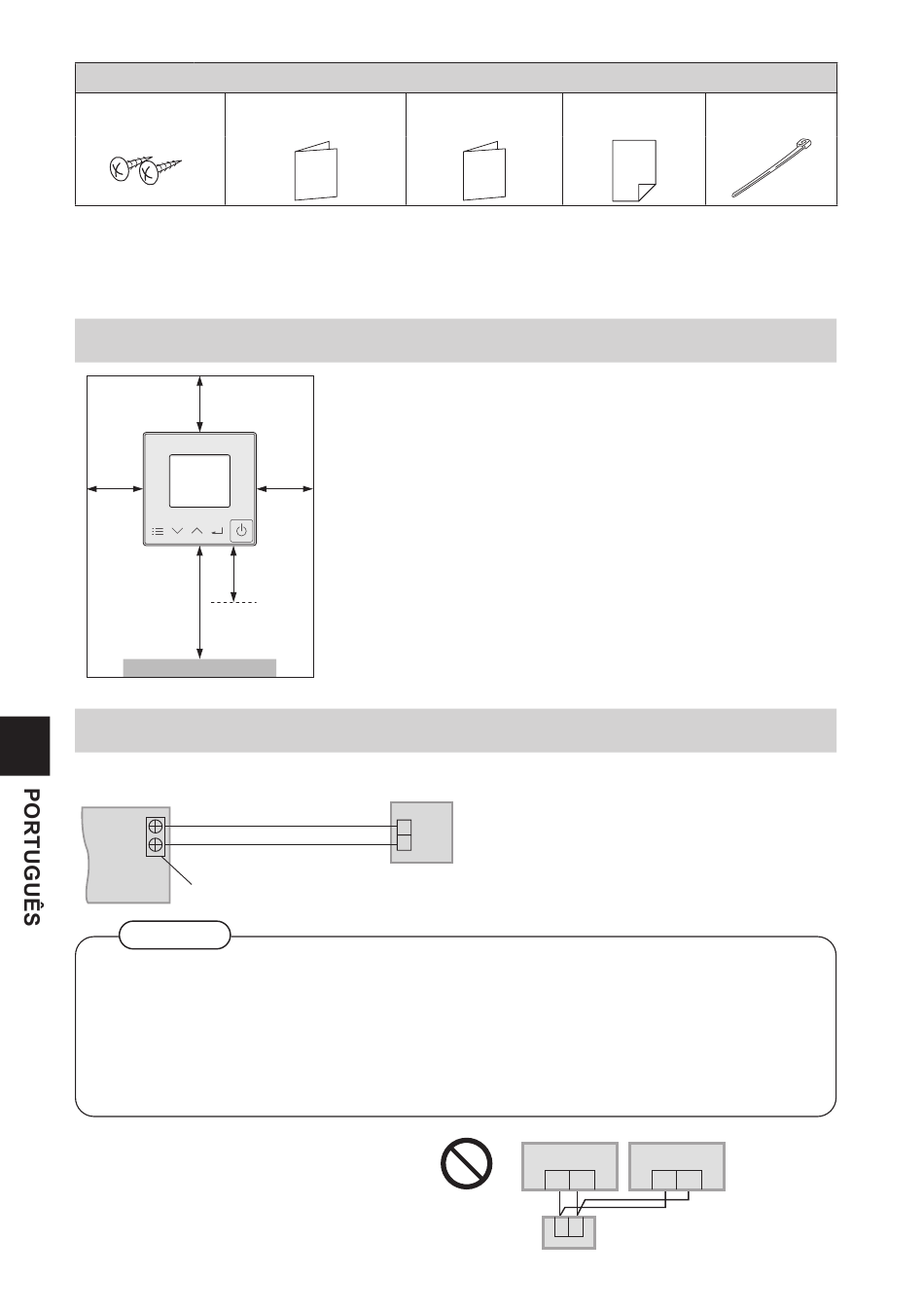

Acessórios fornecidos
Instruções de
(1)
operação
 Instale num local onde a altura ao solo seja de 1 a 1,5 m
(um local onde seja possível detetar a temperatura ambiente
média).
 Mantenha algum espaço em redor do telecomando, conforme
apresentado na imagem à esquerda.
50 mm
 Evite os locais indicados em seguida para instalação.
• Sob a sombra ou por trás de objetos afastados do fl uxo de ar
ambiente.
• Locais onde ocorra condensação (O telecomando não é à
prova de humidade nem à prova de gotas de água.)
• Locais próximos de fontes de calor
50 mm
 Mantenha uma distância de 1 m ou mais de televisores, rádios
e computadores. (pode ocorrer desfocagem da imagem ou
interferências relacionadas)
TC
1
2
Instruções de
(1) Instruções
instalação
 Tipo de cablagem
 Utilize cabos de 0,75 a 1,25 mm
 Comprimento total do fi o: 100 m ou menos
 Número de unidades que é possível ligar
 Telecomando:
Ligação apenas a 1 unidade
 Unidade interior: 8 no máximo
Unidade interior
R1 R2
1 2
(1) Abraçadeira (1)
.
2
Unidade interior
R1 R2
Cablagem do TC
TC
