Wkręty
(2) Instrukcja obsługi (1)
M3,8 x 16
*Okablowanie zdalnego sterowania nie znajduje się w zestawie. (zasilanie przez urządzenie)

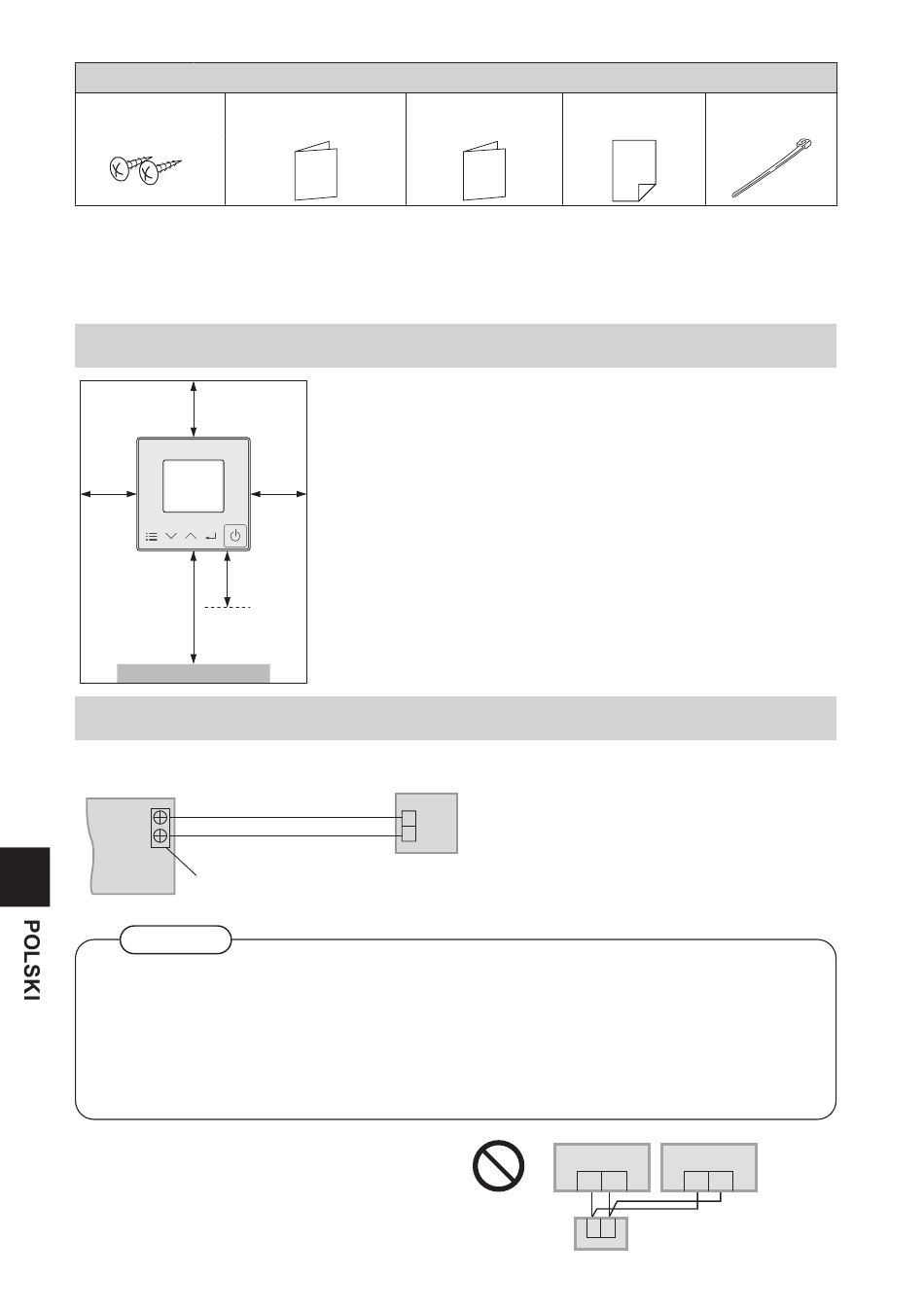

Środki ostrożności dotyczące instalacji
Miejsce instalacji
50 mm
50 mm
1 do
1,5 m
Piętro
Okablowanie urządzenia zdalnego sterowania
Schemat okablowania
Urządzenie wewnętrzne
R1
R2
Okablowanie ZS (zasilanie przez urządzenie)
• Brak biegunowości
Zaciski okablowania ZS
Ważne
 Zastosować okablowanie ZS zasilane z urządzenia o grubości izolacji co najmniej 1 mm włącznie z koszulką.
Przepisy instalacyjne mogą się różnić w zależności od lokalizacji. W przypadku montażu na
przewodach na miejscu instalacji należy zapoznać się z LOKALNYMI PRZEPISAMI DOT. INSTALACJI
ELEKTRYCZNYCH. Należy sprawdzić, czy instalacja jest zgodna z odpowiednimi zasadami i przepisami.
 Należy uważać, aby nie podłączyć kabli do innych zacisków urządzeń wewnętrznych (np. zacisku
przewodów zasilania), może to być przyczyną usterki.
 Nie związywać razem z okablowaniem zasilania i nie przechowywać w tej samej metalowej tubie, może to
być przyczyną błędu działania.
 Jeśli pojawiają są zakłócenia zasilania urządzenia, zamontować fi ltr szumów.
Okablowanie w sposób przedstawiony
poniżej jest zabronione.
54
Akcesoria w zestawie
 Zainstalować na wysokości 1–1,5 m od podłogi (w miejscu,
gdzie można zmierzyć średnią temperaturę w pomieszczeniu).
 Należy zachować odstęp wokół zdalnego sterownika, jak
przedstawiono na rysunku po lewej stronie.
 Unikać następujących miejsc instalacji:
50 mm
• w cieniu lub z tyłu obiektów, gdzie urządzenie jest zakryte od
przepływu powietrza w pomieszczeniu;
• w miejscach, gdzie występuje zjawisko skraplania (urządzenie
zdalnego sterowania nie jest odporne na wilgoć i sączenie
cieczy);
• w pobliżu źródeł ciepła
50 mm
 Zachować odległość co najmniej 1 m od odbiorników
telewizyjnych, radiowych i komputerów (Może wystąpić
rozmycie obrazu lub związane z tym zakłócenia).
1
2
Instrukcja
(1) Instrukcje
instalacyjna
 Rodzaj okablowania
 Stosować kable o przekroju
ZS
0,75 do 1,25 mm
 Całkowita długość przewodu:
100 m lub mniej .
 Liczba podłączanych urządzeń
 Praca naprzemienna:
Połączenie z tylko 1 jednostką
 Urządzenia wewnętrzne: Maks. 8
Urządzenie wewnętrzne
R1 R2
1 2
(1) Zacisk
.
2
Urządzenie wewnętrzne
R1 R2
Okablowanie ZS
ZS
(1)
