Montagem

1

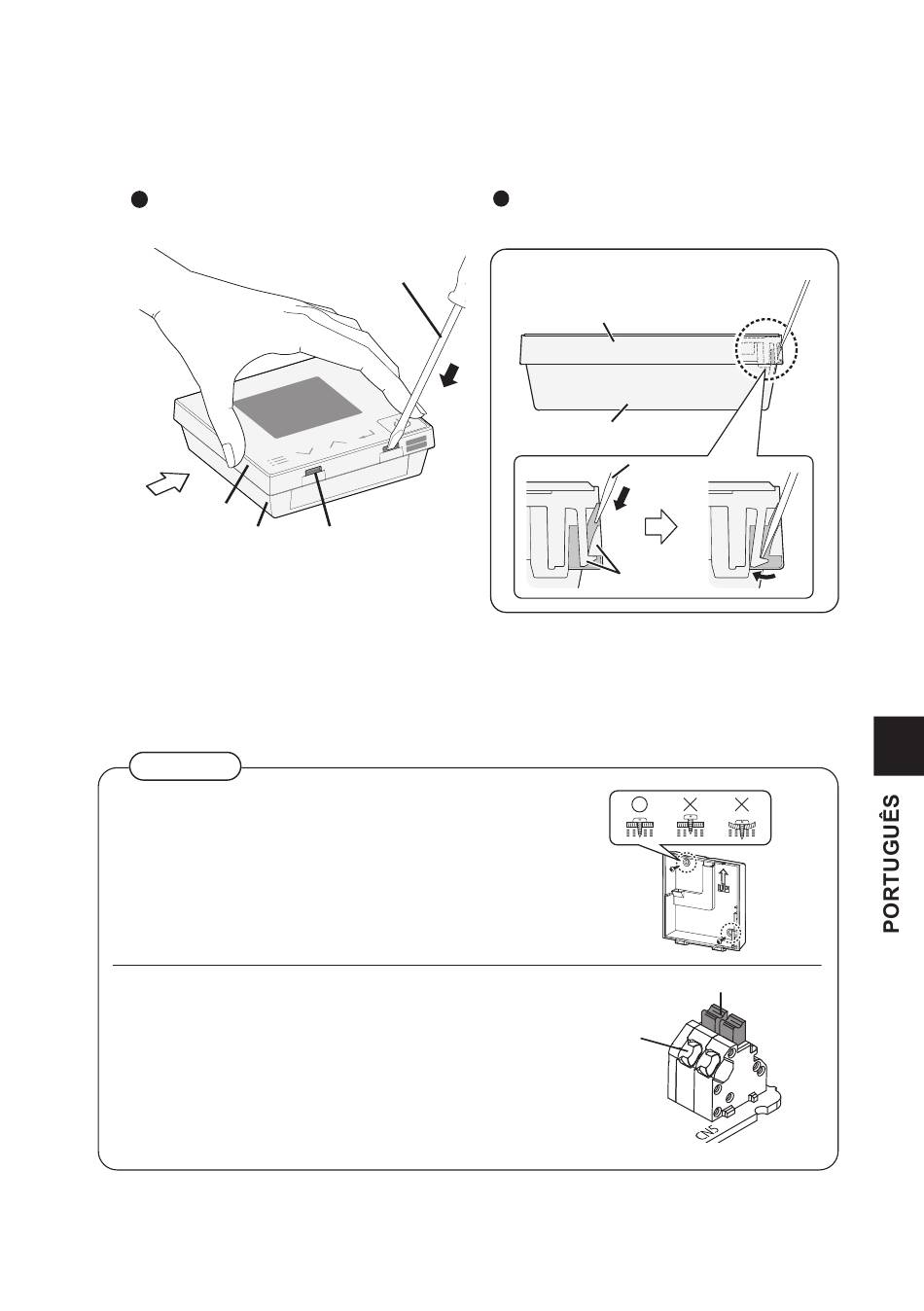

Retire a Placa superior.
Insira a chave de fendas na caixa inferior.
1
Insira a chave de fendas no gancho como mostrado na
fi gura.
A
Placa superior
Placa inferior
2
Instale na parede.
Existem 2 tipos de métodos de montagem na parede: Tipo exposto e tipo incorporado.
Atenção
Montar a placa inferior
 Aperte fi rmemente os parafusos até que a cabeça dos parafusos toque
na placa inferior.
(Se não o fi zer, a cabeça de parafusos soltos pode tocar na placa de
circuito impresso (PCB) e provocar uma avaria quando montar a placa
superior.)
 Não aperte demasiado os parafusos.
(A estrutura inferior pode fi car deformada, fazendo com que a unidade
se liberte da superfície onde está fi xada.)
Ligue a placa de terminais ao comando remoto
 Pressione o botão de pressão usando uma barra redonda ou o dedo,
insira bem o fi o do telecomando na ranhura de inserção do fi o e liberte
o botão de pressão.
 Puxe ligeiramente o fi o do telecomando e certifi que-se de que fi ca bem
seguro.
 Existe o perigo de curto-circuito se o fi o de cobre fi car exposto.
Certifi que-se de que o fi o fi ca devidamente inserido.
Chave de fendas
Grampo (2 locais)
Empurre a chave de fendas para dentro.
2
Empurre a chave de fenda junto com a inclinação do
gancho até que a caixa superior se solte.
Ver A
Placa superior
Placa inferior
Chave de fendas
Grampo
Botão de pressão
Ranhura de
inserção
Placa de terminais do telecomando
