Vida
(2)
M3,8 x 16
*Uzaktan kumanda elektrik tesisatı sağlanmaz. (alanda sağlanan öğe)

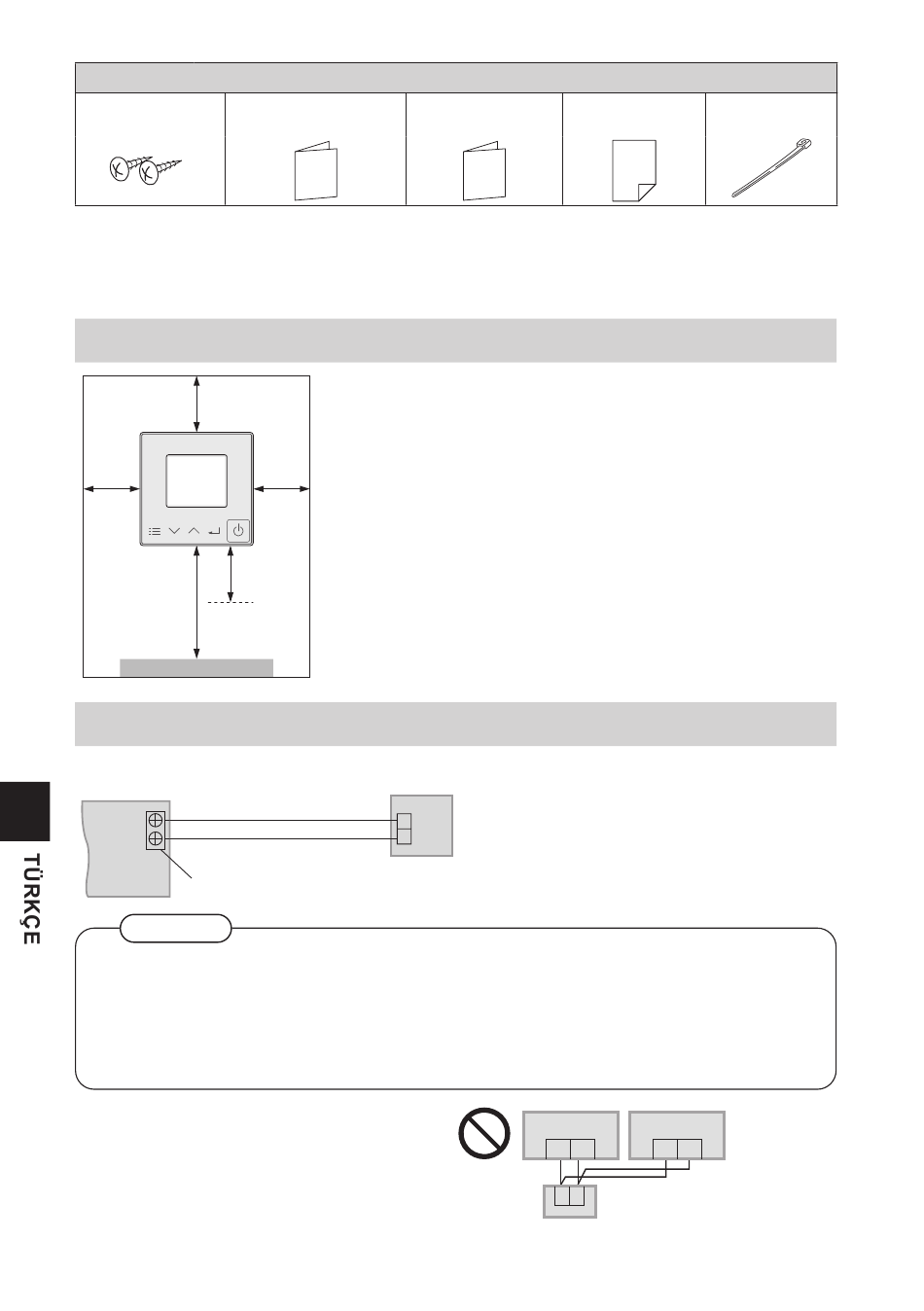

Kurulum Önlemleri
Kurulum konumu
50 mm
50 mm
1 ila
1,5 m
Zemin
Uzaktan kumanda elektrik tesisatı
Elektrik tesisatı şeması
İç ünite
R1
R2
Uzaktan kumanda elektrik tesisatı
(alanda sağlama)
Uzaktan kumanda elektrik tesisatı için uçlar
Dikkat
 Kılıf dâhil en az 1 mm yalıtım kısmı kalınlığına sahip, alanda sağlanan uzaktan kumanda elektrik tesisatı kullanın.
Elektrik Tesisatı Yönetmelikleri konumunuza göre değişiklik gösterebilir. Sahada elektrik tesisatı kuralları için lütfen YEREL
ELEKTRİK KANUNLARINIZA bakın. Kurulumun, ilgili yasalar ve yönetmeliklerle uyumlu olduğundan emin olmalısınız.
 Kabloları, iç ünitelerin diğer uçlarına (ör. güç kaynağı elektrik tesisatı ucu) bağlamamaya dikkat edin. Arıza
ortaya çıkabilir.
 Güç kaynağı elektrik tesisatıyla birlikte demetlemeyin veya aynı metal tüp içinde depolamayın. Çalışma hatası
ortaya çıkabilir.
 Ünite güç beslemesinde gürültüye neden olursa bir gürültü fi ltresi takın.
Aşağıda gösterilen şekildeki elektrik
tesisatına izin verilmez.
48
Sağlanan aksesuarlar
Çalıştırma
(1)
Talimatları
 Zeminden 1 ila 1,5 m yüksekliğe kurun (ortalama oda
sıcaklığının algılanabileceği konum).
 Uzaktan kumandanın etrafında, soldaki şekilde ayrıntıları
verildiği gibi boşluk bırakın.
 Kurulum için aşağıdaki konumlardan kaçının.
50 mm
• Gölgede veya nesnelerin oda hava akımının ulaşmadığı arka
kısımlarında kalan konumlar
• Yoğuşma oluşan konumlar (uzaktan kumanda neme veya
damlamaya karşı dayanıklı değildir)
• Isı kaynağına yakın konumlar
 Televizyon, radyo ve bilgisayardan 1 m veya daha fazla
50 mm
mesafe sağlayın. (Görüntü bulanıklığı veya parazit meydana
gelebilir)
Uzaktan kumanda
1
2
• Kutupsallık yok
Kurulum
(1) Talimatlar
Talimatları
 Elektrik tesisatı tipi
 0,75 ila 1,25 mm
 Toplam kablo uzunluğu:
100 m veya daha az Bağlanabilir ünite sayısı
 Uzaktan kumanda:
Sadece 1 ünite bağlantısı
 İç ünite: En fazla 8
İç ünite
R1 R2
1 2
Uzaktan
kumanda
(1) Kelepçe
kablolar kullanın.
2
İç ünite
R1 R2
Uzaktan kumanda elektrik tesisatı
(1)
