Précautions D'installation - Panasonic Cz-Rtc6Blw2 Instructions D'installation

Vis
(2) Mode d'emploi (1)
M3,8 x 16
*Le cable de la télécommande n'est pas fourni. (fourniture chantier)

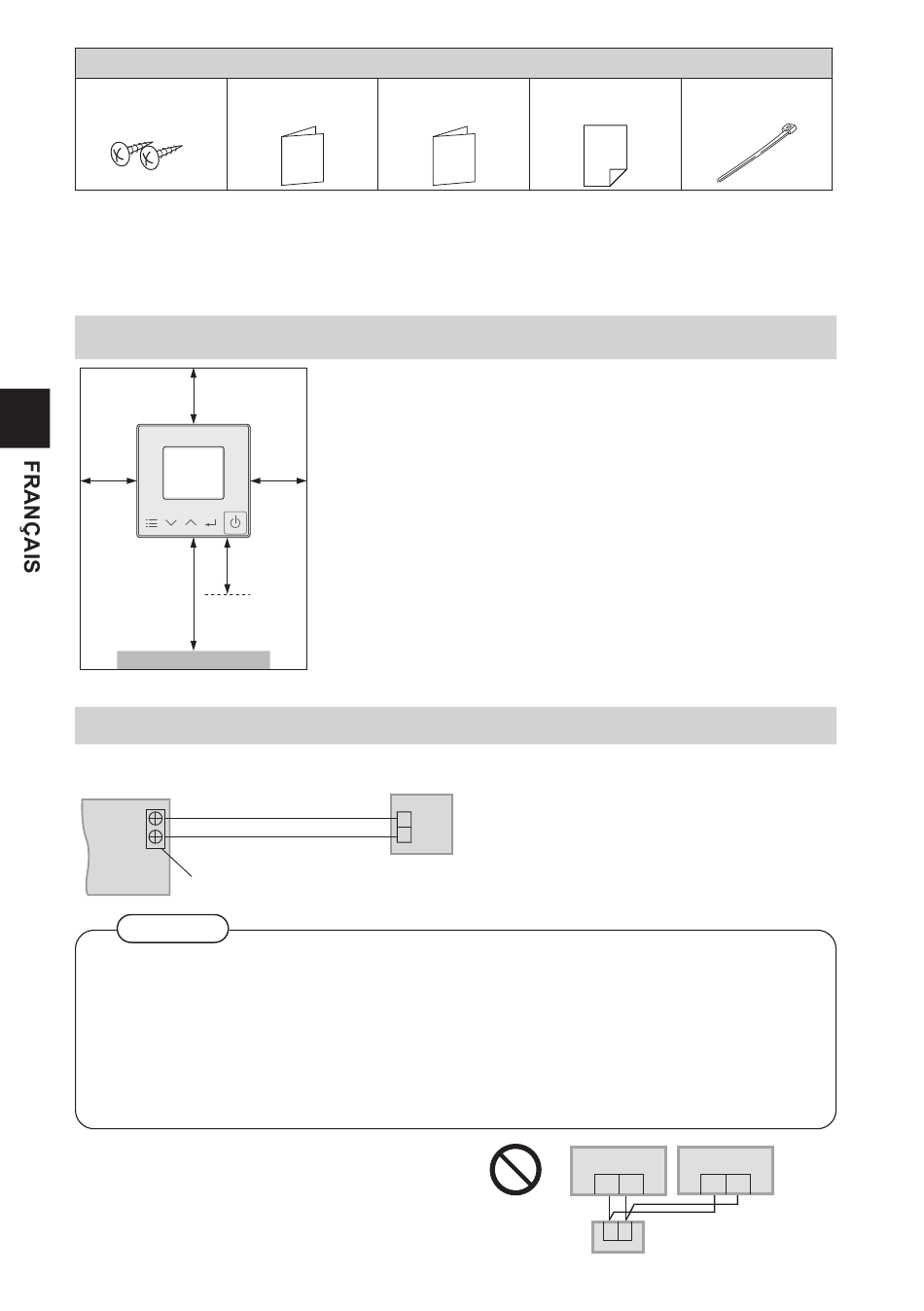

Précautions d'installation
Installation de la télécommande
50 mm
50 mm
1 à
1,5 m
Sol
Câblage de la télécommande
Diagramme de câblage
Unité intérieure
R1
R2
Câblage de la télécommande (fourni sur site)
• Aucune polarité
Bornes pour le câblage de la
télécommande
Attention
 Le câble de liaison entre la télécommande et l'unité intérieure doit avoir une épaisseur d'isolant de 1 mm
à minima en incluant la gaine.
La règlementation concernant le câblage peut être diff érente selon les endroits. Pour connaitre les règles
de câblage sur site, se référer aux CODES ÉLECTRIQUES LOCAUX.
Veiller à ce que l'installation soit conforme aux réglements et à la réglementation en vigueur.
 Veillez à ne pas raccorder les câbles aux autres bornes des unités intérieures (p. ex. borne de câblage
de la source d'alimentation). Cela peut provoquer un dysfonctionnement.
 Ne pas regrouper le câble de la télécommande et l'alimentation électrique dans le même passage de
gaine. Cela peut provoquer un défaut de communication.
 Si la source d'alimentation émet du bruit, rajouter un fi ltre antibruit.
Un câblage comme indiqué ci-dessous
est interdit.
12
Accessoires fournis
Instructions
d'installation
 Installer la télécommande à une hauteur comprise en 1 et
1,5 m du sol (Dans un endroit où il est possible de détecter la
température ambiante moyenne).
 Conservez un espace autour de la télécommande comme le
montre de façon détaillée l'illustration à gauche.
50 mm
 Évitez l'installation dans les lieux suivants.
• A l'ombre ou derrière des objets déviés du fl ux d'air de la pièce.
• Lieu humide (la télécommande n'est pas protégée contre
l'humidité ou le ruissellement.)
• A proximité d'une source de chaleur
50 mm
 Laissez au moins 1 m de distance entre l'appareil et un
téléviseur ou un ordinateur. (Cela pourrait causer un brouillage
ou des parasites sur l'image)
Télécommande
1
2
(1) Instructions
 Type de câble
 Utilisez des câbles de 0,75 à 1,25 mm
 Longueur totale du câble : 100 m maximum
 Nombre d'unités pouvant être raccordées
 Télécommande :
Raccordement de 1 unité seulement
 Unité intérieure : Max. 8
Unité intérieure
R1 R2
1 2
Télécommande
(1) Attache-fi ls (1)
.
2
Unité intérieure
R1 R2
Câblage de la télécommande
