3.2 전기 설치
3.2.1 센서를 빠른 연결 피팅에 연결합니다(안전 위치).
1. 센서 케이블을 SC 컨트롤러의 빠른 연결 피팅에 연결합니다.
커넥터 뚜껑을 보관함으로써 센서가 제거되어야 할 경우 커넥터 입구를 봉하는데 사용하도록 합니
다.
2. 센서를 연결할 때 전원이 켜지도록 설정한 경우:
• SC200 컨트롤러 - 시험/ 보수유지 > 센서 탐색 선택합니다.
• SC1000 컨트롤러 - 시스템 설정 > 장치 관리 > 새로운 장치 스캐닝 선택합니다.
• SC4500 컨트롤러 - 별도의 조치가 필요하지 않습니다. 컨트롤러가 새 장치를 자동으로 감지합
니다.

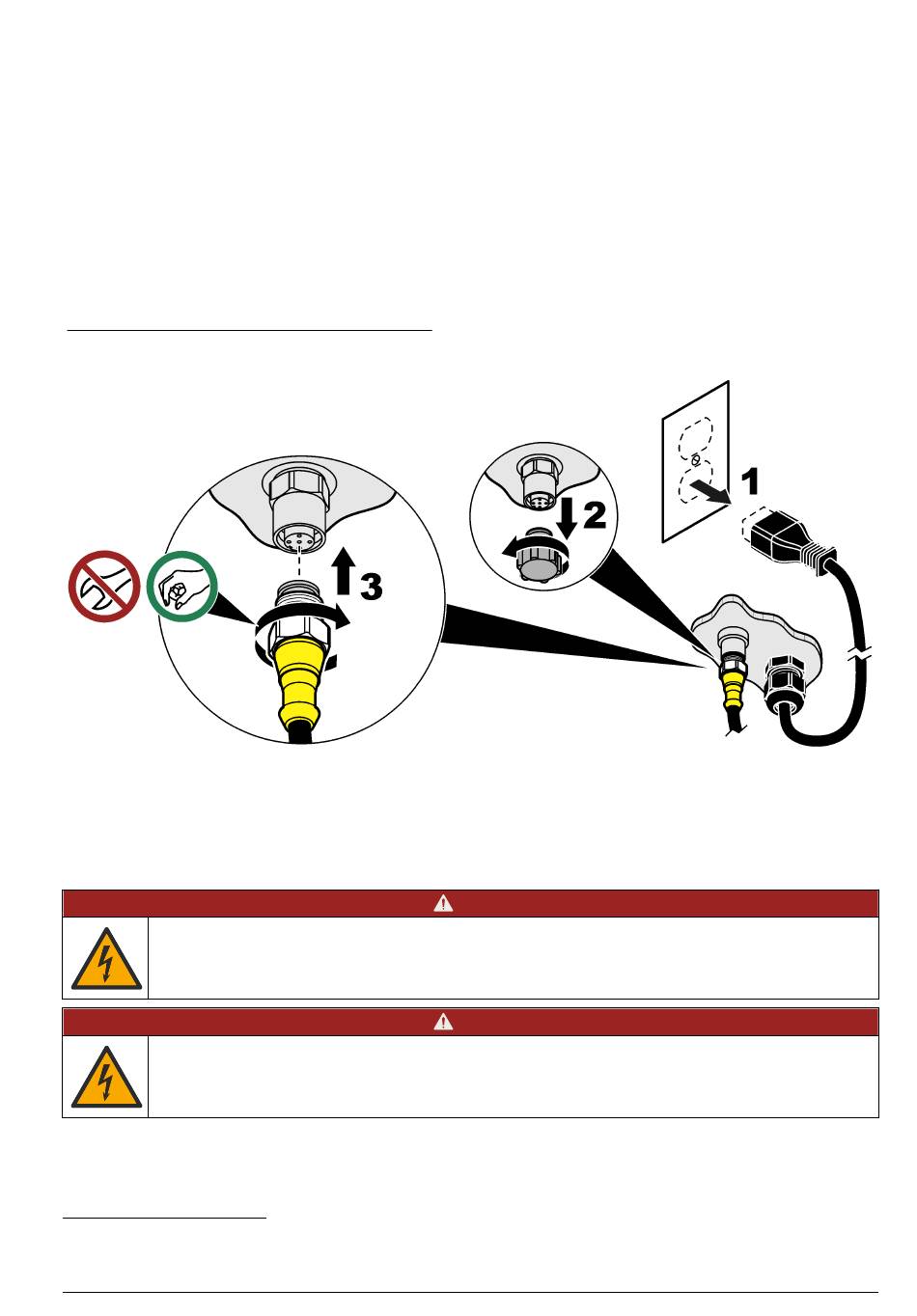

그림 6 센서를 빠른 연결 피팅에 연결합니다.
3.2.2 연장 케이블
연장 케이블을 사용할 수 있습니다.
길이는 100m(328피트)입니다.
3.2.3 센서 케이블을 나선과 연결합니다(안전한 위치).
감전 위험. 전기적으로 연결하기 전에 항상 기기에서 전원을 분리하십시오.
감전 위험. 컨트롤러의 고전압 배선은 컨트롤러 엔클로저의 고전압 장벽 뒤에서 연결됩니다. 모듈을 설
치하는 경우, 또는 자격을 갖춘 설치 기술자가 전원, 릴레이 또는 아날로그와 네트워크 카드를 배선할
때를 제외하고 장벽을 원래 위치에 두어야 합니다.
센서 케이블에 빠른 연결 커넥터가 없는 경우
다.
참고 : 베어 와이어가 있는 센서 케이블은 SC1000 컨트롤러에 연결할 수 없습니다 .
5
예를 들어, 센서 케이블 길이를 늘리기 위해 디지털 단자함과 벌크4-와이어 실드 케이블을 사용할
경우.
181 페이지을(를) 참조하십시오. 최대 케이블
교체 부품 및 부속품
위 험
위 험
5
다음과 같이 센서 케이블의 나선을 컨트롤러에 연결합니
그림
6의 내용을 참조하십시오.
한국어 167
