3.2 电气安装
3.2.1 将传感器接到快接接头（非危险场所）
1. 将传感器线缆连接至 SC
请保留连接器护帽，以便在必须拆下传感器的情况下用于密封连接器的开口。
2. 如果在连接传感器之后接通电源：
• SC200 控制器 - 选择测试/维护 > 扫描传感器。
• SC1000 控制器-选择系统设置 > 设备管理 > 扫描新设备。
• SC4500 控制器-无需操作。控制器会自动检测新设备。

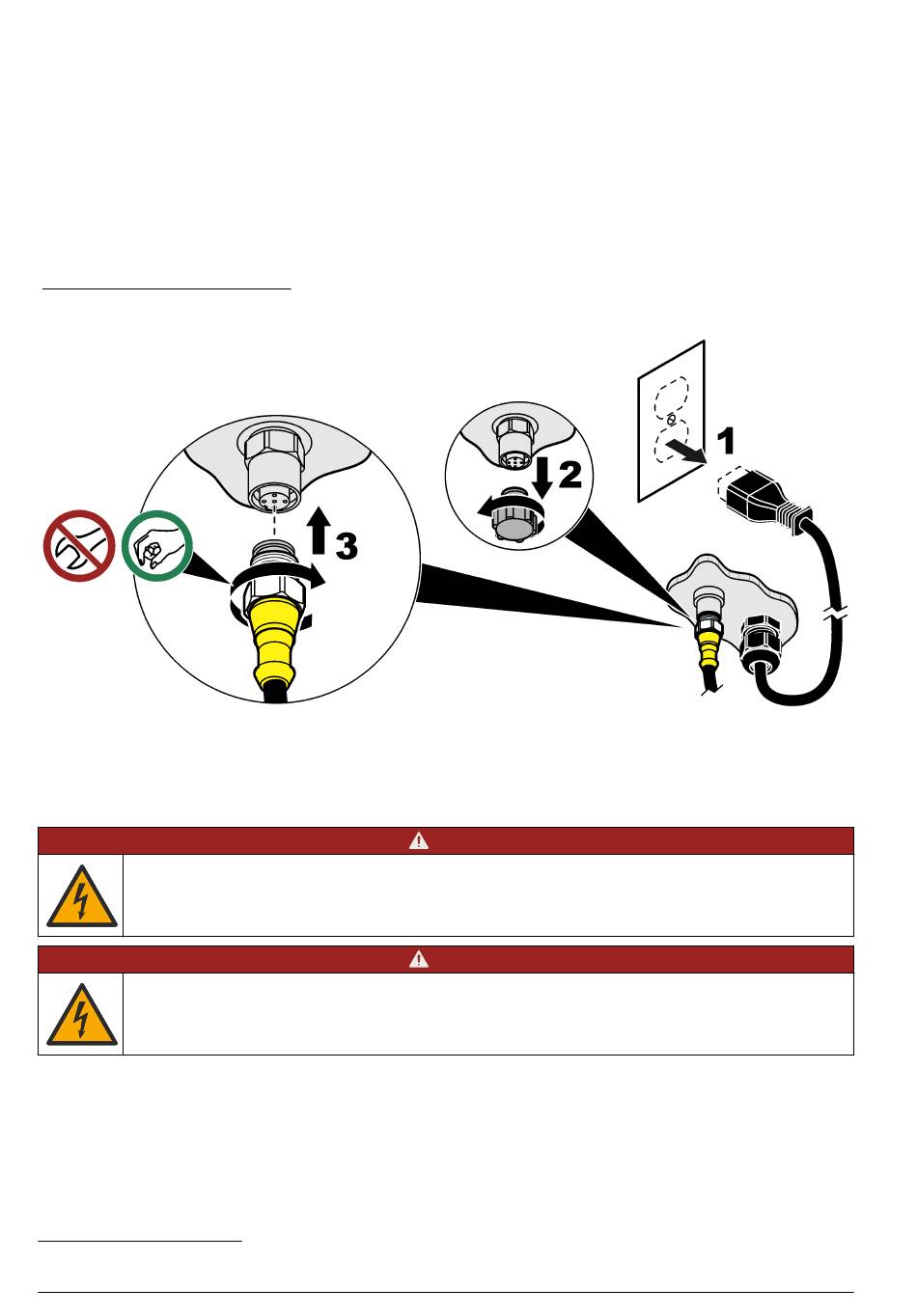

图 6 将传感器连接到快接接头
3.2.2 延长线
可使用延长线。请参阅备件与附件
3.2.3 使用裸线连接传感器电缆（非危险场所）
电击致命危险。进行电气连接前，务必断开仪器的电源。
电击致命危险。控制器的高压线连接至控制器外壳内高压防护层的后面。除了在安装模块时或由合格的
安装技术人员对电源、继电器或模拟卡和网卡进行布线时，防护层必须保持在正确位置。
如果传感器电缆不带快速连接器
注： 带裸线的传感器电缆不能连接到 SC1000 控制器。
1. 在 SC200 控制器的装运纸箱中找到导管接线套件 (9222400)。
该套件含有四个分接头。
2. 按照管内布线套件中的说明书将传感器电缆接到控制器。
5
例如，使用数字接线盒和大量 4 线屏蔽电缆来延长传感器电缆的长度。
118
中文
控制器的快接接头。请参阅图
第 132 页。最大电缆长度为 100 米（328 英尺）。
危 险
危 险
5
，则将传感器电缆的裸线连接到控制器，如下所示：
6。
