2.3 イラストで使用されているアイコン
メ－カ－ 供給部品
ユ－ザ－準備部品
2.4 製品の概要
このセンサはデータ収集と操作のために変換器と接続するように設計されています。複数の変換器と共に
使用できますがこのドキュメントはセンサを sc 変換器に接続して使用することを想定しています。他の変換
器と共にセンサを使う場合は、使用する変換器の取扱説明書を参照してください。
この製品は、危険な場所での使用は許可されていません。
プローブ用の取り付け金具など、オプションの装置には、取扱説明書が付属しています。いくつかの取り付
けオプションが利用でき、プローブをさまざまな用途での使用に適合させることができます。
2.5 センサの外観

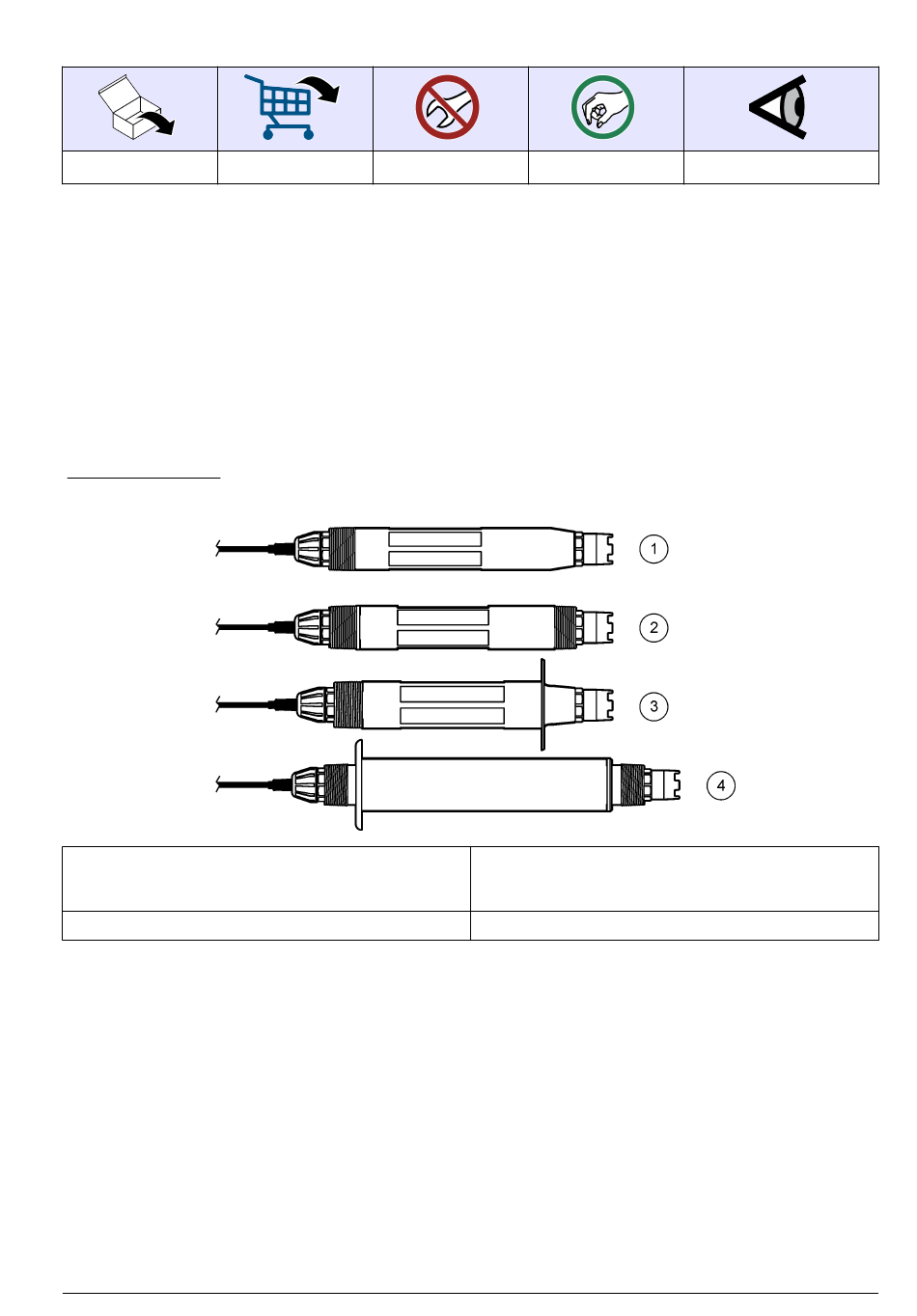

さまざまな形状のセンサをご利用いただけます。図 1
図 1 センサの外観
1 インサーション—フローセルまたはボールバルブ金具ア
センブリの管アダプターへの設置用。工程を停止せず
に取り外すことができます。
2 コンバーチブル—T 字管または開口容器への浸漬用
インサーションセンサ—インサーションセンサは、コンバーチブルセンサに似ていますが、1 インチの NPT ス
レッドがケーブル端のみについており、フローセルまたはボールバルブ金具アセンブリの管アダプターに取り
付けることができます。挿入式センサは、工程を停止することなく測定箇所に入れたり、測定箇所から取り除
いたりできます。
コンバーチブルセンサ—コンバーチブルセンサは、本体の両端に 1 インチの NPT スレッドが付いており、次
のような設定で取り付けることができます。
• 標準的な 1 インチ NPT T 字管
• ユニオン取り付け用の管アダプターおよび標準的な 1½ インチ T 字管
• 容器への浸漬用管の端
注 : コンバーチブルセンサは、 1½ インチ LCP 、 Ryton およびエポキシセンサ用の既存の設置に使用することもできます。
サニタリーセンサ—サニタリーセンサは、内蔵の 2 インチフランジで 2 インチサニタリー T 字管に取り付ける
ことができます。サニタリーセンサには、サニタリー金具で使用できる特殊なキャップと EDPM 合成ガスケッ
トが付属しています。
工具を使用しない
を参照してください。
3 サニタリー—2 インチサニタリー T 字管への取り付け用
4 SUS 製—開口容器への浸漬用
手で操作
見る
