Arrow COMMANDER Serie Manuel De L'utilisateur Et Guide D'assemblage page 10

Étape
Nécessaire pour cette page :
LS
SB
(QTÉ : 38) (QTÉ : 24)

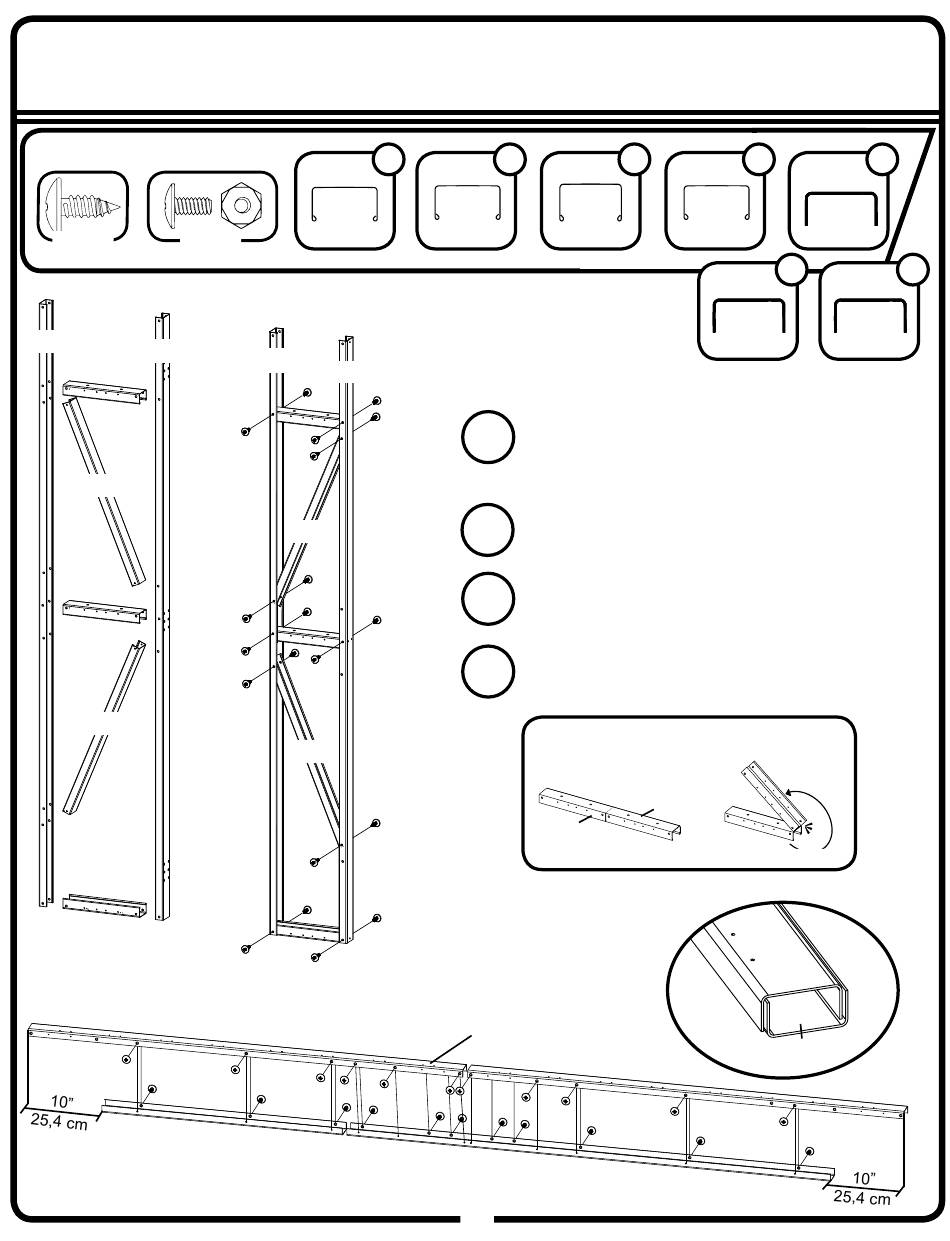

Assemblage du mur avant gauche
10640
10652
10627
10628
10627
10628
10627
10880
LS
10879
Assemblage de la traverse de porte
2:
Assemblage du nouveau mur arrière
2
10640
Assemblage du mur avant droit
10652
10640
SB
SB
LS
SB
SB
LS
10628
LS
SB
LS
SB
SB
LS
SB
LS
10628
LS
LS
SB
SB
SB
SB
2
10652 10627
1
Disposer les pièces comme sur l'illustration. Vérifi er que
les trous sont alignés, comme sur l'illustration. Si les trous
ne s'alignent pas, il est probable que le poteau de mur
(charnière) est à l'envers.
2
Insérer les longerons de mur avant dans le poteau
de mur et le poteau de mur (charnière) comme sur
l'illustration et fi xer avec des petits boulons et écrous.
3
Insérer les diagonales de mur avant dans le mur avant
assemblé comme sur l'illustration et les fi xer avec de
grandes vis.
4
Assembler deux (2) éléments de cadre avant et les
bordures supérieures longue et courte comme sur
l'illustration ci-dessous et fi xer avec de grandes vis.
Les longerons de mur avant Réf. 10627
peuvent être attachés deux par deux.
Plier pour les séparer.
10627
Cadre avant tourné vers
l'extérieur du bâtiment.
Trous supérieure
alignés
10878
Avant
10
6 4
10628
1
10878
10627
DÉTACHER
Chevauchement porfi l
10880
Avant
10878
10879
10880
FR-10AR
2
10880
1
10879
LS
