Arrow COMMANDER Serie Manuel De L'utilisateur Et Guide D'assemblage page 20

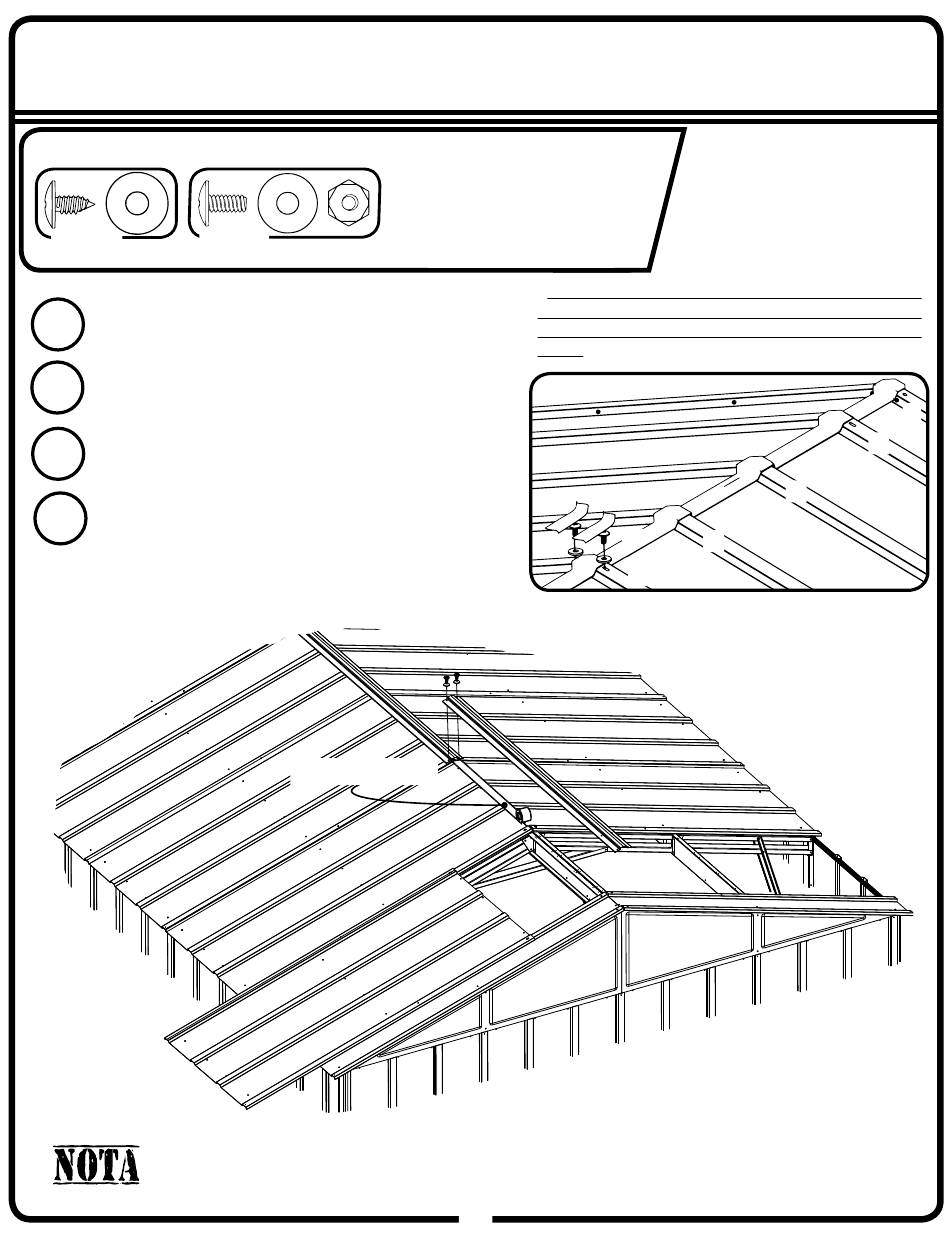

Étape 7:
Nécessaire pour cette page:
SS
(QTÉ: 24)
1
Attacher l'extrémité du faîtage arrière dans deux
(2) trous du faîtage arrière avec deux (2) petits
boulons et écrous.
2
Poser les panneaux de toit.
3
Calfeutrer le faîte du toit avec du ruban de
calfeutrage.
4
Au niveau du chevauchement des panneaux
sous le faîtage, fi xer les panneaux avec deux (2)
petits boulons et écrous et les calfeutrer avec
un morceau de ruban.
Le ruban de calfeutrage doit être appliqué sous la forme
d'une bande unique continue sur toute la longueur du toit.
Assemblage du toit
SB
(QTÉ: 8)
Calfeutrer le faîtage
Pièces réutilisées:
• Panneau de toit (2)
• Faîtage (1)
• En commençant par la nervure n° 5 ci-dessous, fi xer
chaque nervure placée sur une ferme avec un petit
boulon et écrou puis calfeutrer avec un morceau de
ruban.
Laisser les trous des nervures n° 1 et 2 ouvertes.
20
3
SB
4
5
FR-20AG
1
2
