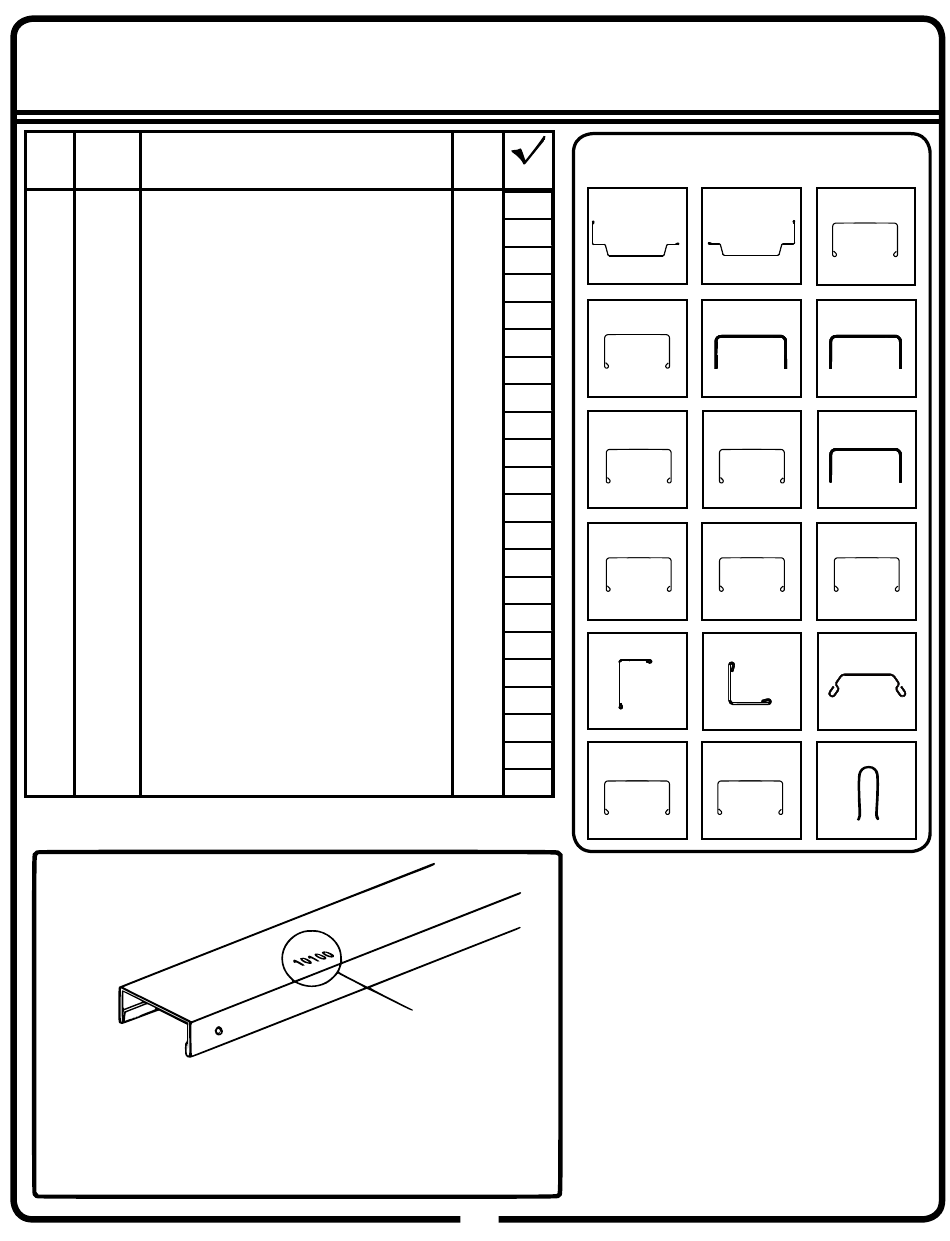

LISTE DES PIÈCES...
Rep. Réf.
Description
pièce
de la pièce
1
10618
Panneau de mur avant
2
10622
Jambage de porte droit
3
80037
Jambage de porte gauche
4
10627
Longeron de mur avant
5
10628
Diagonale de mur avant
6
10878
Bordure supérieure longue
7
10879
Bordure supérieure courte
8
10640
Poteau de mur
9
10652
Poteau de mur (charnière)
10
10880
Cadre avant
11
10623
Panneau de porte (charnière)
12
10624
Panneau de porte droit
13
80051
Panneau de porte gauche
14
10635
Renfort horizontal de porte
15
10678
Renfort vertical de porte (loquet)
16
10637
Renfort vertical de porte (charnière)
17
10647
Garniture supérieure de porte
18
10648
Battement de porte
19
10626
Renforts diagonaux
20
10636
Renfort vertical de porte
21
10675
Ferrure de verrou bec-de-cane
22
69835
Garniture de bordure (verte)
Références
de pièces
1. Chaque pièce porte un numéro de référence pour son identifi cation.
2. Les numéros de référence des pièces sont rappelés à chaque étape.
3. Le numéro de référence est estampé sur les pièces non peintes et
imprimé à l'encre sur les pièces peintes.
Effacer les numéros imprimés à l'encre avec de l'eau et du savon
après assemblage.
Qté
2
1
1
6
4
1
1
2
2
2
2
1
1
4
2
2
2
2
8
4
2
2
Référence de pièce
6
4
Profi ls de pièces
par n° de repère
OK
2
Peint
5
Non peint
8
Non peint
14
Peint
17
Peint
20
Non peint
Vérifi er la présence de toutes
les pièces et la visserie avant
de commencer l'assemblage.
Si des pièces manquent ou sont
endommagées, s'adresser au Service
après-vente. Ne rien renvoyer au
magasin.
1-800-851-1085
FR-04AR
3
4
Peint
Non peint
6
7
Non peint
Non peint
9
10
Non peint
Non peint
15
16
Peint
Peint
18
19
Non peint
Peint
21
22
Non peint
