Étape 9: Suite
Nécessaire pour cette page :
[AUCUNE VISSERIE NÉCESSAIRE
POUR CETTE ÉTAPE]
2

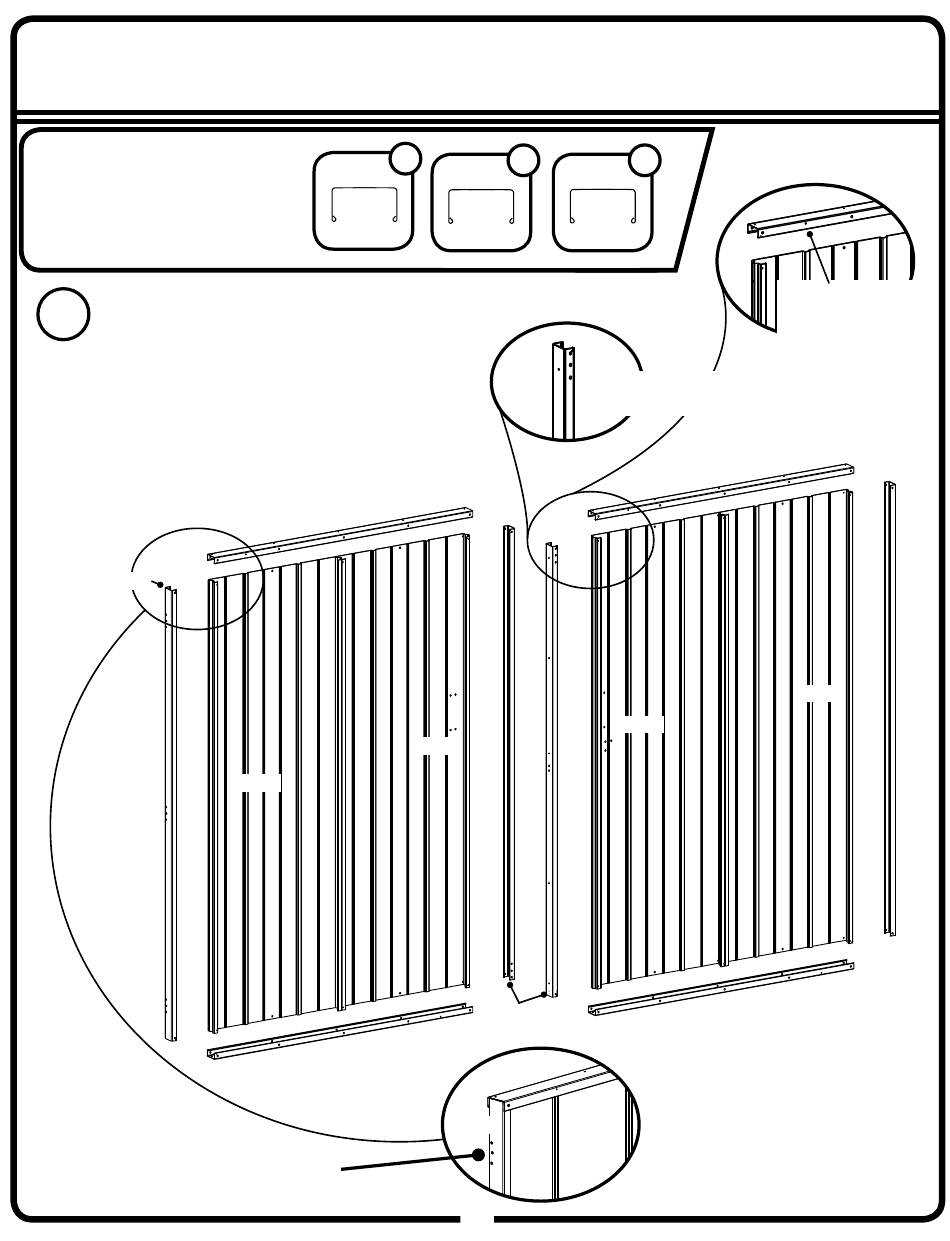

Placer les renforts horizontaux de porte et le
renfort vertical de porte (charnière) et le renfort
vertical de porte (loquet) comme sur l'illustration.
REMARQUE : Les portes sur l'illustration ci-dessous sont
représentées depuis l'intérieur de l'abri. Accorder une
attention particulière au placement des pièces. S'assurer
que les trous de charnière du renfort vertical de porte
(charnière) s'alignent avec les trous de charnière dans
le panneau de porte (charnière).
Porte droite
10637
Les trous dans le renfort de porte doivent
s'aligner avec les trous dans le panneau
de porte.
4
10635
10635
10623
10635
Intérieur
2
10637
10678
10678
Trois (3) trous sur
l'INTÉRIEUR de la porte.
10624
10678
10635
10637
Intérieur
23
2
10635
Trou supplémentaire
sur l'INTÉRIEUR de
la porte.
Porte gauche
80051
10635
Intérieur
FR-23AG
10635
10637
10623
