Étape 9: Suite
Nécessaire pour cette page:
LS
LS
(QTÉ : 20)
(QTÉ : 20)
9

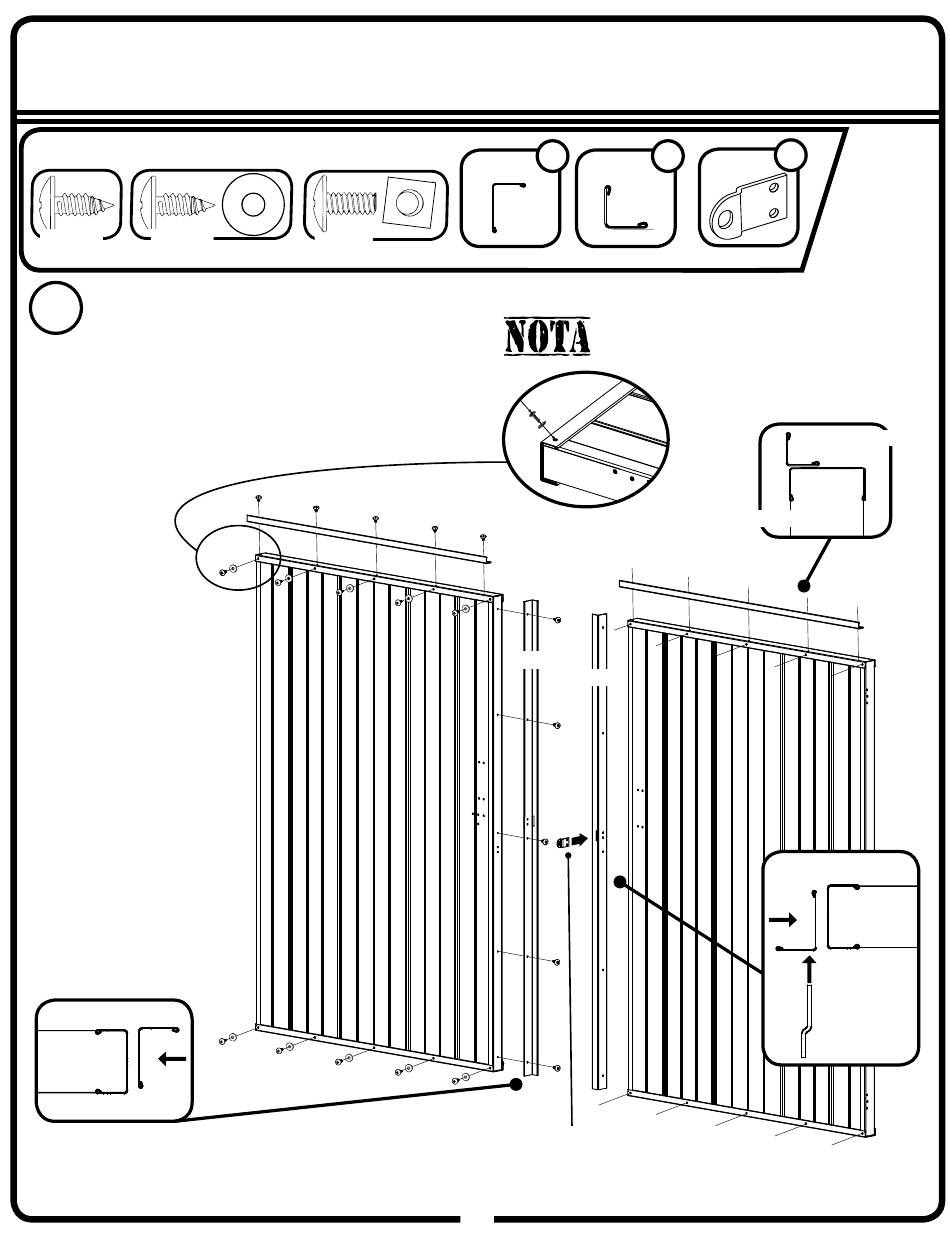

Attacher le renfort horizontal de porte à la
porte avec de grandes vis. Placer la garniture
et les battements de porte comme sur
l'illustration et les fi xer avec de grandes vis. L'œillet de
verrouillage s'enfi le à travers le battement de porte
sur la porte droite et se fi xe avec deux (2) grands
boulons et écrous carrés. Accorder une attention
particulière à la position de chaque pièce.
INTÉRIEUR
10648
PORTE
GAUCHE
EXTÉRIEUR
LB
(QTÉ : 2)
Porte gauche
10647
Extérieur
2
10648
10647
Si les trous ne sont pas alignés,
enfi ler la vis de biais.
Porte droite
10648
10648
66778
LB
27
1
2
66778
10647
EXTÉRIEUR
10647
INTÉRIEUR
10648
EXTÉRIEUR
Extérieur
FR-27AG
INTÉRIEUR
PORTE
DROIT
