Étape 6:
Nécessaire pour cette page :
SS
(QTÉ : 6)
(QTÉ : 12)
1

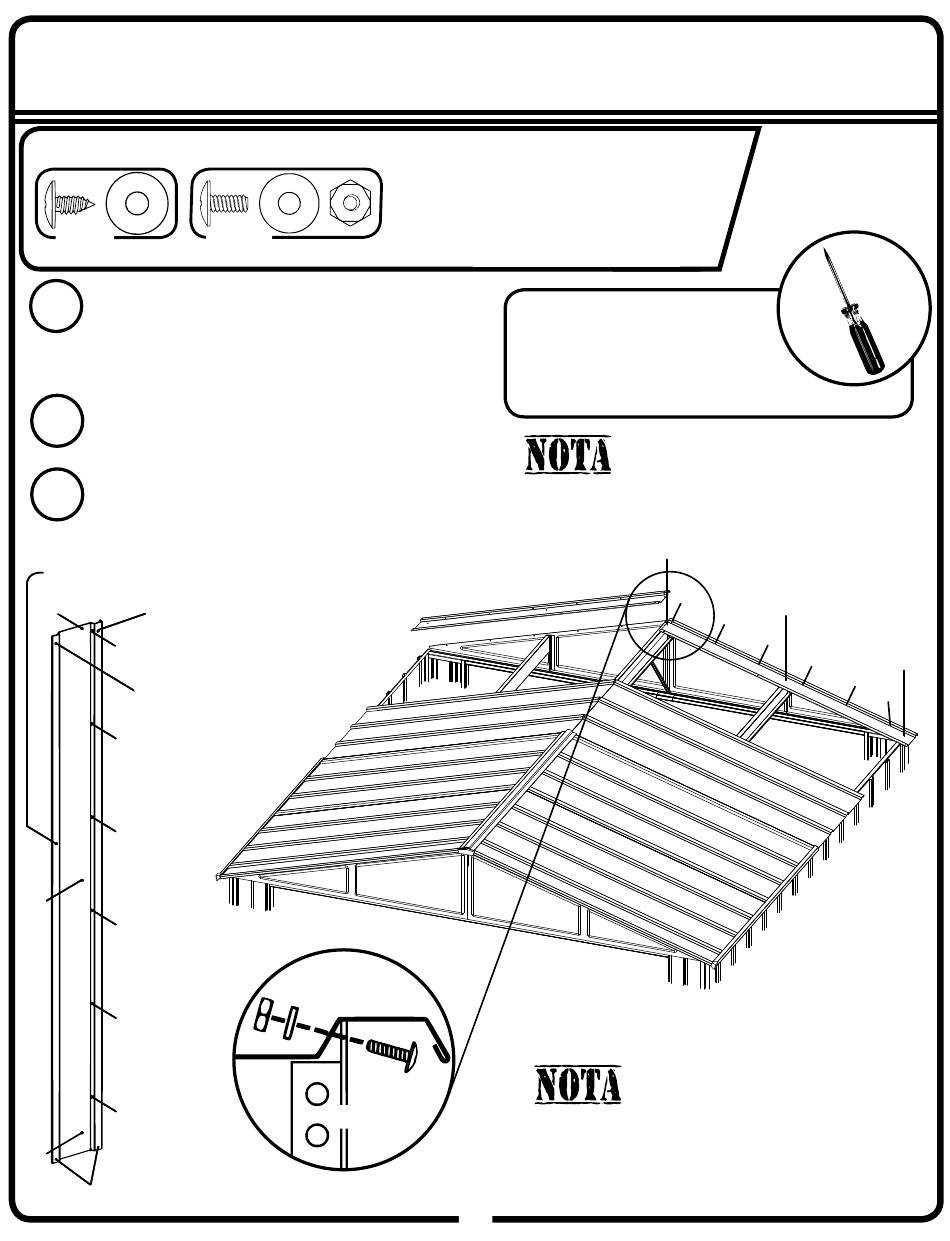

Attacher le panneau de bout à la poutre de
toit principale avec une petite vis dans le trou
1 (voir le schéma ci-dessous). Avec précaution,
retirer la garniture de bordure du pignon une fois que
le panneau est en place.
2
Attacher le panneau au pignon avec des petits
boulons et écrous dans les trous 2 à 7. Poser
les boulons dans l'ordre.
Fixer le panneau en plaçant une petite vis dans
3
le trou 8 de la poutre de toit extérieure et dans le
trou 9 de la cornière latérale. Répéter l'opération
pour l'autre panneau de bout.
ATTACHER AU PANNEAU SUIVANT
1
1
LAISSER CE TROU OUVERT
2
2
LAISSER CE TROU OUVERT
3
3
4
4
8
8
5
5
6
6
7
7
9
LAISSER CES TROUS OUVERTS
Panneaux de bout
SB
Écrou
Rondelle
Boulon
PIGNON
Pièces réutilisées:
•
Panneau de bout de toit droit (1)
•
Panneau de bout de toit gauche (1)
Un poinçon peut être utilisé
pour faciliter l'alignement des
trous qui ne sont que légèrement
décalés. Veiller à ne pas plier ou ni
déformer le métal et à toujours utiliser
l'outillage avec prudence.
l'abri de gauche à droite. Si cela ne suffi t pas, il est
possible que l'abri ne soit pas de niveau. Placer des
cales sous les coins de façon à s'aligner les trous.
19
Si les trous de la poutre de toit ne s'alignent
pas avec ceux des panneaux de toit, décaler
1
2
8
3
4
Travailler dans un coin à la fois. Veiller
à achever un coin avant de passer au
suivant.
FR-19AG
5
9
6
7
