Étape 5: Suite
Nécessaire pour cette page:
SB
(QTÉ: 2)
6

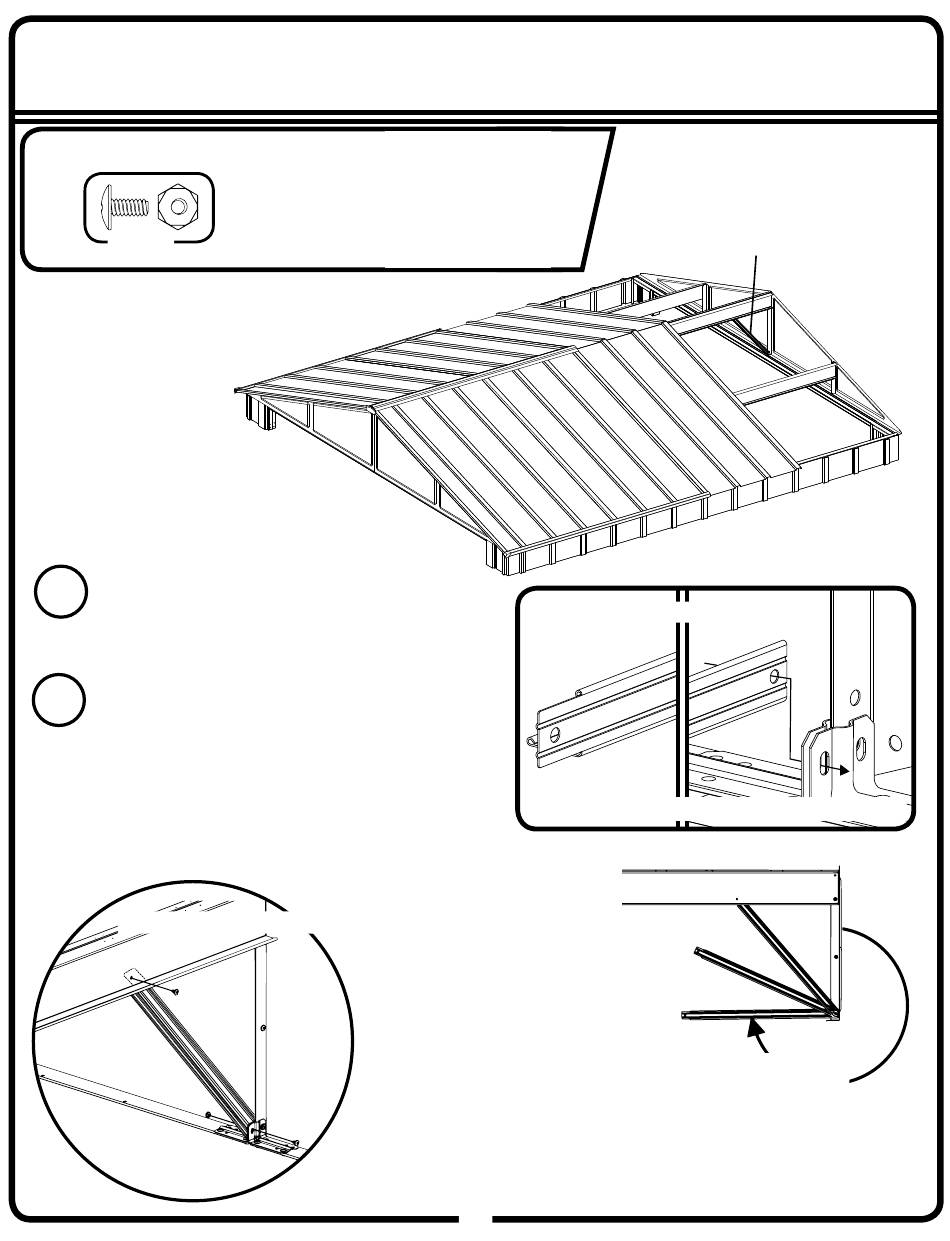

Attacher
la
poutre de toit au support de
rail avec un (1) petite boulon et
écrou comme sur l'illustration.
Attacher la contrefi che de poutre
7
de toit au support de rail avec
un (1) petite boulon et écrou
comme sur l'illustration.
Attacher la contrefi che au support de rail et à la poutre principale.
Pièces réutilisées:
•
Contrefi che de poutre de toit (1)
contrefi che
de
La patte s'attache à la poutre de toit.
Le côté en biseau s'attache au pignon.
Attacher la contrefi che au pignon puis la
pivoter pour l'aligner avec la poutre de toit.
17
Contrefi che de poutre de toit
FR-17AG
