Arrow COMMANDER Serie Manuel De L'utilisateur Et Guide D'assemblage page 11

Étape
Nécessaire pour cette page:
SB
(QTÉ : 8)
SB
SB
SB
SB
Assemblage du mur
avant gauche
Vérifier que le cadre
avant du linteau de porte
est tourné vers l'extérieur
du bâtiment.
IMPORTANT : Il est conseillé
d'avoir un minimum de deux
(2) personnes en permanence
pour manipuler ou manœuvrer
le mur avant assemblé. Lors
de la pose du mur avant sur
l'abri, il est conseillé que deux
personnes tiennent le mur en
place jusqu'à ce qu'il soit fi xé.
Cela évite de déformer les
pièces du cadre avant et de
la bordure supérieure.
2: Suite
10618
SS
(QTÉ : 12)
SB
SB
SB
Assemblage du mur
avant droit
SS
Panneau
d'angle
SS
SS

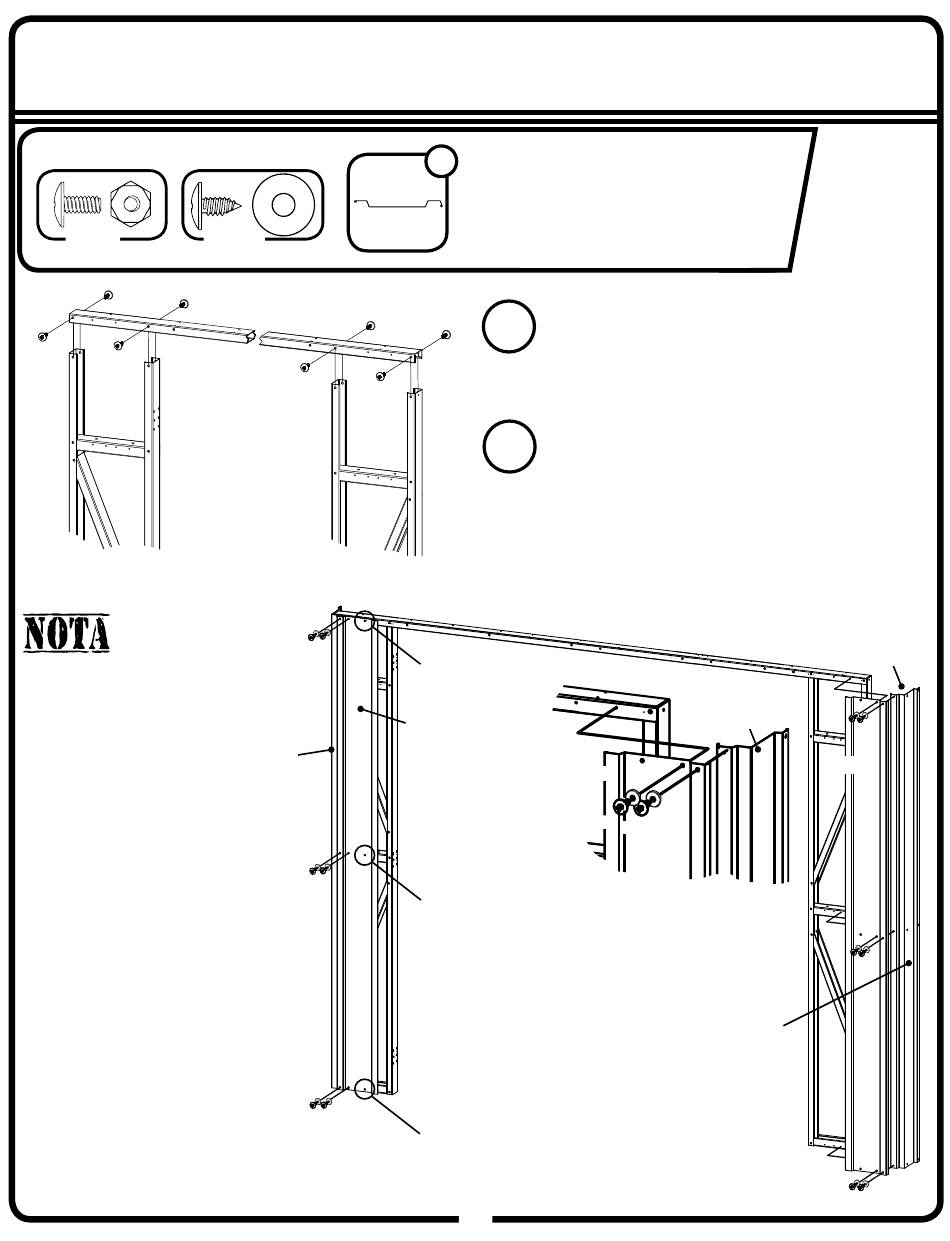

Assemblages de la page précédente:
2
• Assemblage du mur avant gauche
• Assemblage du mur avant droit
• Assemblage de la traverse de porte
Pièces réutilisées:
• Panneau d'angle (2)
Enfi ler la traverse de porte assemblée sur les
5
éléments de mur avant assemblés comme sur
SB
l'illustration et fi xer avec des petits boulons et
écrous. Une fois ces pièces réunies, les déplacer
avec précaution car cela peut déformer la traverse de porte.
6 Avec de petites vis, attacher un panneau de mur
avant et un panneau d'angle à chaque angle du
mur avant comme sur l'illustration. Réutiliser les
panneaux d'angle de l'abri d'origine. Le panneau
d'angle ne doit être fi xé au panneau de mur avant qu'aux
endroits où les panneaux se chevauchent. Ne pas fi xer le
panneau d'angle au mur avant lui-même, cela se fait à
l'étape 3. Par ailler, laisser ouverts les trous les plus proches
de la porte dans le panneau de mur avant. Ils serviront à
attacher les jambages de porte à l'étape 3.
LAISSER LE TROU OUVERT
10618
10618
LAISSER LE TROU OUVERT
LAISSER LE TROU OUVERT
11
Panneau
d'angle
SS
SS
LAISSER LES TROUS
OUVERTS LE LONG DU
CÔTÉ DU MUR
FR-11AR
Panneau
d'angle
10618
