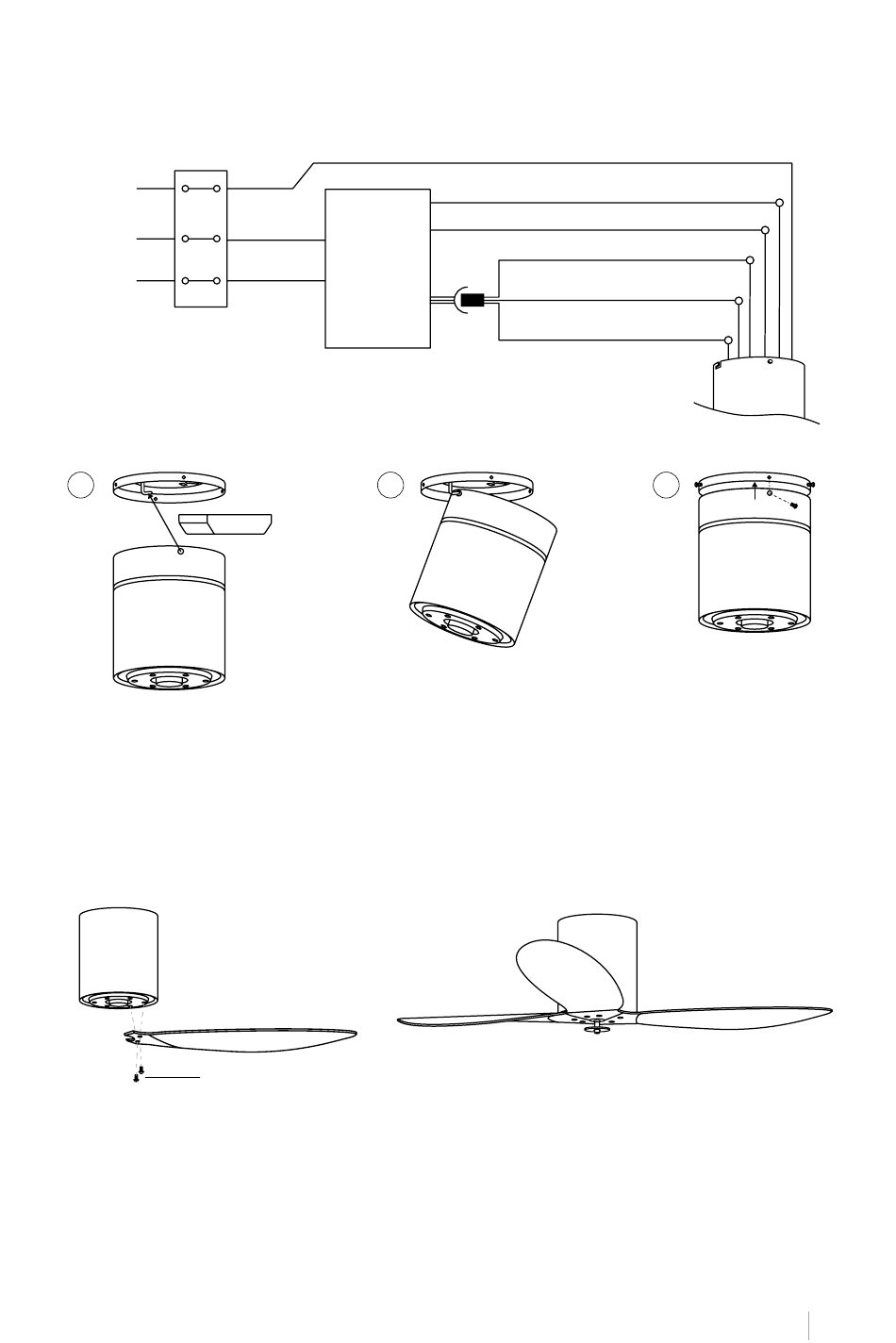

C O NE X ÃO DE FI AÇÃO
Faça a conexão entre os fios do receptor e os fios do motor do ventilador seguindo as
indicações coloridas. Certifique-se de que a conexão esteja firme.
Ligação
à terra
L
N
C O LOCAÇÃO DO RECE P TO R
1
1. Insira o driver dentro do corpo do motor.
2. Prenda a carroceria do motor no gancho esquerdo do suporte da carroceria e direcione a
fiação para que não fique presa.
3. Posicione o corpo do motor de forma que os orifícios se encaixem e, em seguida, aparafuse
os 4 parafusos do suporte do corpo ao corpo do motor.
Observação: Certifique-se de que o corpo do motor esteja perfeitamente instalado no teto.
MONTAGEM DAS LÂMINAS
Parafuso da lâmina
1. Colocar as anilhas para os parafusos das lâminas em cada parafuso antes de instalar as
lâminas.
2. Selecione os parafusos da lâmina e fixe a primeira lâmina, alinhando os orifícios do motor
com os orifícios da lâmina. Aparafuse a lâmina de forma que fique segura, mas sem aper-
tar muito os parafusos para poder colocar o resto.
3. Repita o passo anterior com o restante das lâminas.
4. Assim que todas as lâminas estiverem no lugar, aperte os parafusos completamente para
que as lâminas fiquem totalmente fixadas.
Entrada L
(preto)
Recetor
controlo
remoto
Entrada N
(branco)
2
Ligação à terra (verde/amarelo)
Neutro N (branco)
Luz L (azul)
Motor DC L (cinza)
Motor DC L (rosa)
Motor DC L (vermelho)
3
P ORTUGUÊ S
27
