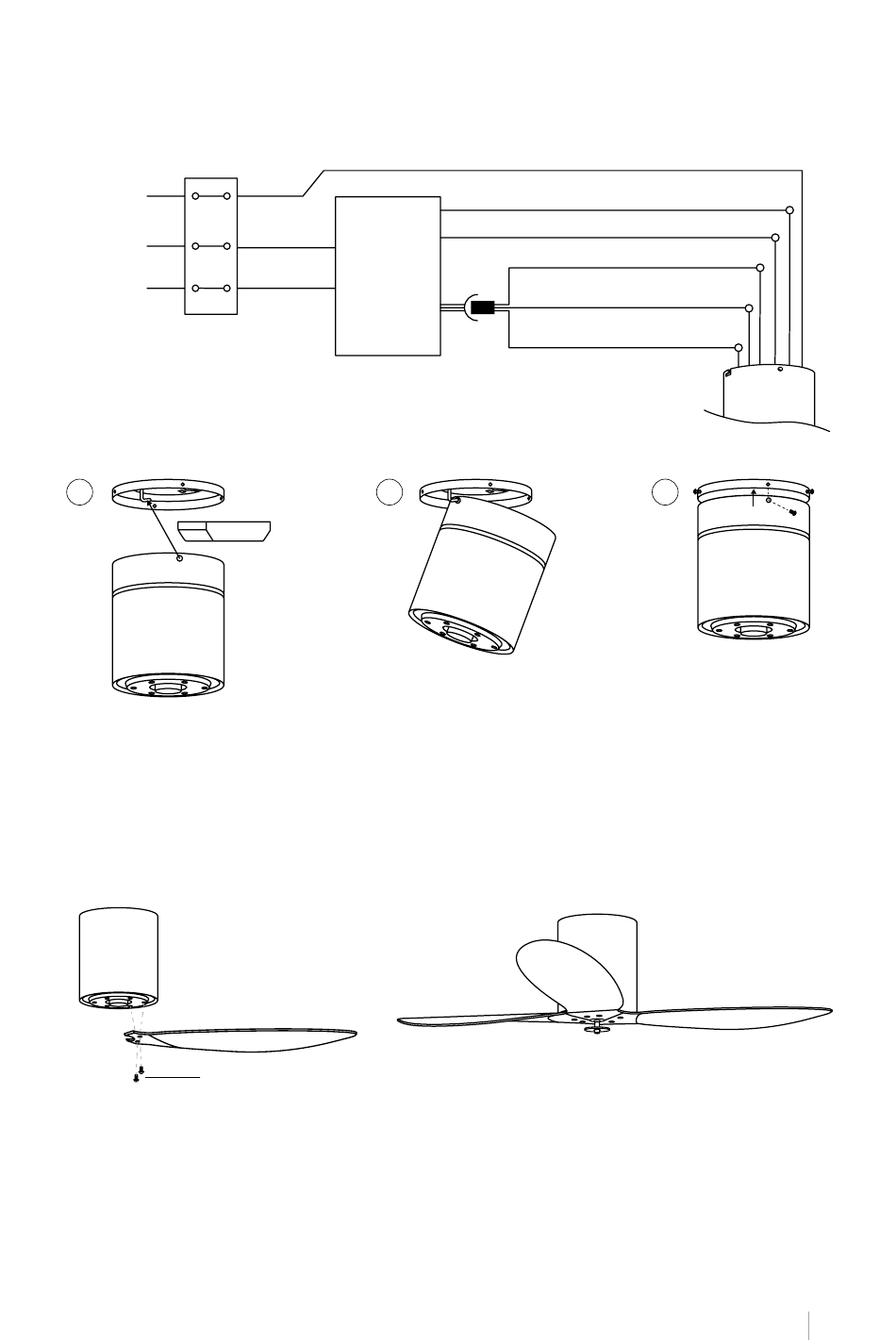

P O DŁ ĄCZ E N I E PRZE WO DÓW
Wykonaj połączenie pomiędzy przewodami odbiornika a przewodami silnika wentylatora,
kierując się kolorami. Upewnij się, że połączenie jest szczelne.
Uziemienie
L
N
UMIE JSCOWI E NI E ODB I O RNI K A
1
1. Włóż sterownik do korpusu silnika.
2. Zawieś korpus silnika na lewym haku mocowania nadwozia i poprowadź przewody tak, aby
nie zostały przyciśnięte.
3. Ustaw korpus silnika tak, aby otwory pasowały, a następnie przykręć 4 śruby wspornika
korpusu do korpusu silnika.
Notatka: Upewnij się, że korpus silnika jest idealnie zamontowany do sufitu.
ZE SP ÓŁ OSTR Z A
Śruba ostrza
1. Przed zamontowaniem ostrzy umieść podkładki pod śruby ostrzy na każdej śrubie.
2. Wybierz śruby ostrza i zamocuj pierwsze ostrze, dopasowując otwory w silniku do otworów
w ostrzu. Wkręć ostrze tak, aby było zabezpieczone, ale nie dokręcaj śrub zbyt mocno, aby
móc umieścić resztę.
3. Powtórz poprzedni krok z resztą ostrzy.
4. Gdy wszystkie ostrza znajdą się na swoim miejscu, dokręć całkowicie śruby, aby ostrza
były całkowicie zabezpieczone.
Wejście L
(czarne)
Odbiornik
pilot zdalnego
sterowania
Wejście N
(białe)
2
Uziemienie (zielony / żółty)
Neutralny N (biały)
Jasny L (niebieski)
Silnik prądu stałego L (szary)
Silnik prądu stałego L (różowy)
Silnik prądu stałego L (czerwony)
3
