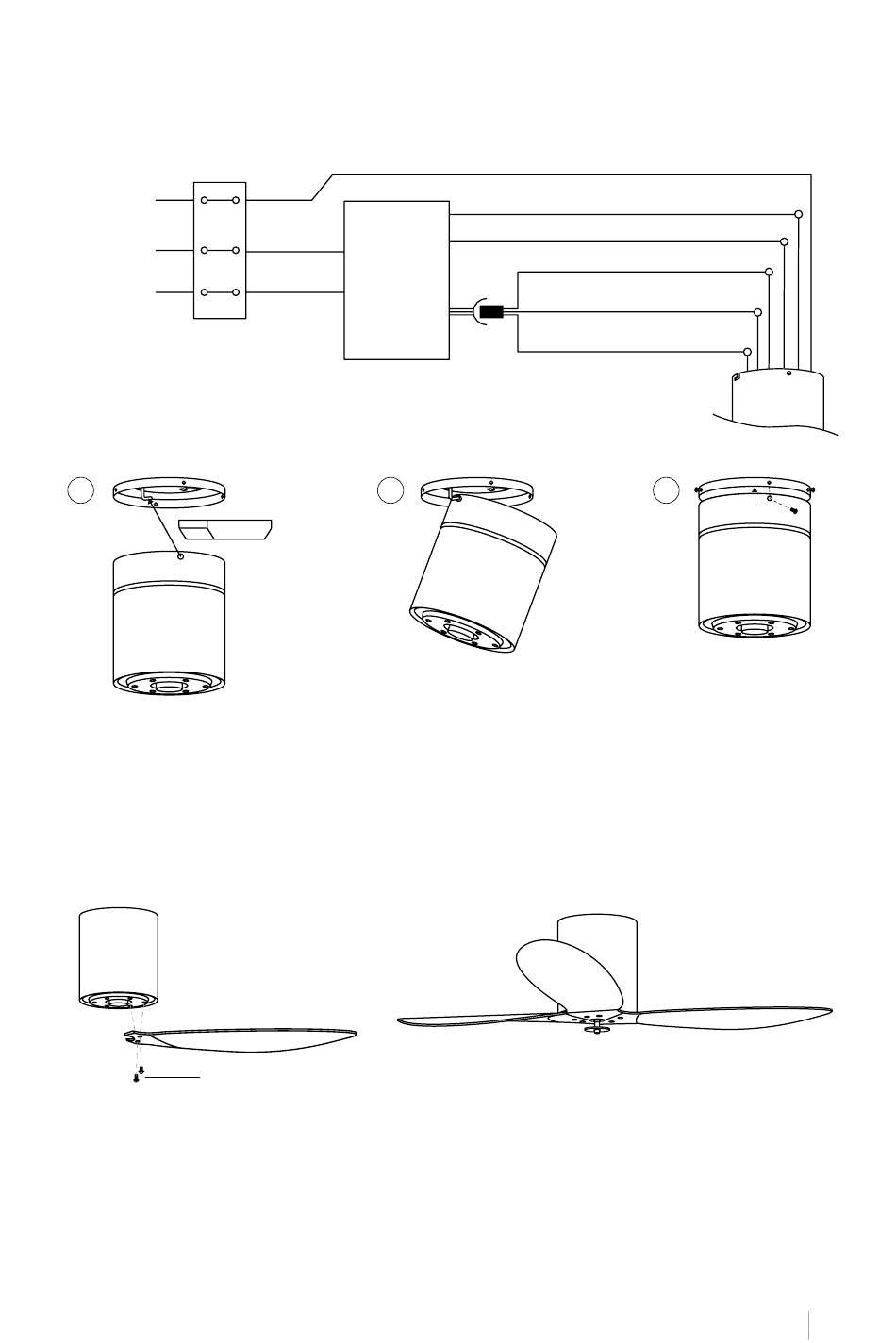

C O NE XIÓN DE L CAB LEAD O
Realice la conexión entre los cables del receptor y los cables del motor del ventilador
siguiendo las indicaciones de color. Asegúrese de que la conexión esté firme.
Toma tierra
L
N
C O LOCACI ÓN DE L RECE PTO R
1
1. Introduzca el driver dentro del cuerpo del motor.
2. Enganche el cuerpo del motor en el gancho izquierdo del soporte del cuerpo y dirija el
cableado para que no se pellizque.
3. Coloque el cuerpo del motor de manera que los agujeros encajen para después atornillar
los 4 tornillos del soporte del cuerpo al cuerpo del motor.
Nota: Asegúrese de que el cuerpo del motor queda perfectamente instalado al techo.
MONTAJE DE LAS ASPAS
Tornillo del aspa
1. Coloque las arandelas para los tornillos de las aspas en cada tornillo antes de instalar las
aspas.
2. Seleccione los tornillos de las aspas y coloque la primera aspa alineando los agujeros del
motor con los del aspa. Atornille el aspa para que quede sujeta pero sin apretar demasiado
los tornillos para poder colocar el resto.
3. Repita el paso anterior con el resto de aspas.
4. Una vez colocadas todas las aspas apriete los tornillos del todo de manera que queden las
aspas totalmente sujetas.
Entrada L
(negro)
Receptor
mando a
distancia
Entrada N
(blanco)
2
Toma tierra (verde / amarilla)
Neutro N (blanco)
Luz L (azul)
Motor DC L (gris)
Motor DC L (rosa)
Motor DC L (rojo)
3
E SPA ÑOL
