Raccordement Du Câblage; Emplacement Du Récepteur; Assemblage Des Lames - Create Wind Lite Mode D'emploi

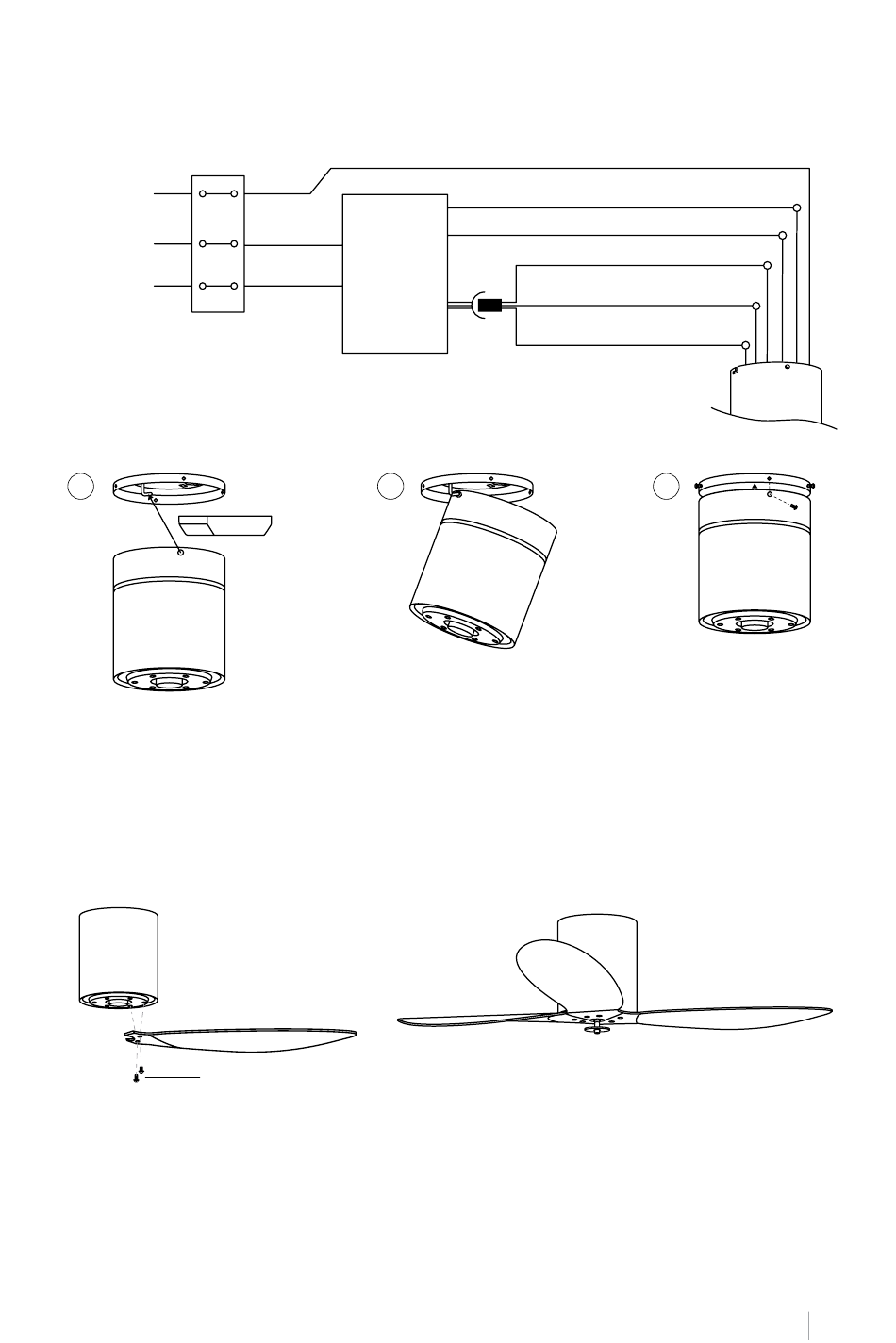

R ACCOR DE ME N T DU CÂB L AGE
Effectuer la connexion entre les fils du récepteur et les fils du moteur du ventilateur en
suivant les indications de couleur. Veillez à ce que la connexion soit bien serrée.
Mise à la terre
L
N
E MPL ACE ME N T D U RÉCE PT EUR
1
1. Insérez le pilote à l'intérieur du corps du moteur.
2. Accrochez le corps du moteur au crochet gauche du support de carrosserie et acheminez
le câblage de manière à ce qu'il ne soit pas pincé.
3. Positionnez le corps du moteur de manière à ce que les trous s'ajustent, puis vissez les 4
vis du support du corps au corps du moteur.
Note: Assurez-vous que le corps du moteur est parfaitement installé au plafond.

ASSEMBLAGE DES LAMES

Vis de lame
1. Colocar as anilhas para os parafusos das lâminas em cada parafuso antes de instalar as
lâminas.
2. Sélectionnez les vis de la lame et fixez la première lame, en alignant les trous du moteur
avec les trous de la lame. Vissez la lame pour qu'elle soit bien fixée mais sans trop serrer
les vis pour pouvoir placer le reste.
3. Répétez l'étape précédente avec le reste des lames.
4. Une fois toutes les lames en place, serrez complètement les vis pour que les lames soient
parfaitement fixées.
Entrée L
(noire)
Récepteur
télécommande
Entrée N
(blanche)
2
Mise à la terre (vert / jaune)
Neutre N (blanc)
Lumière L (bleue)
Moteur à courant continu L (gris)
Moteur à courant continu L (rose)
Moteur à courant continu L (rouge)
3
