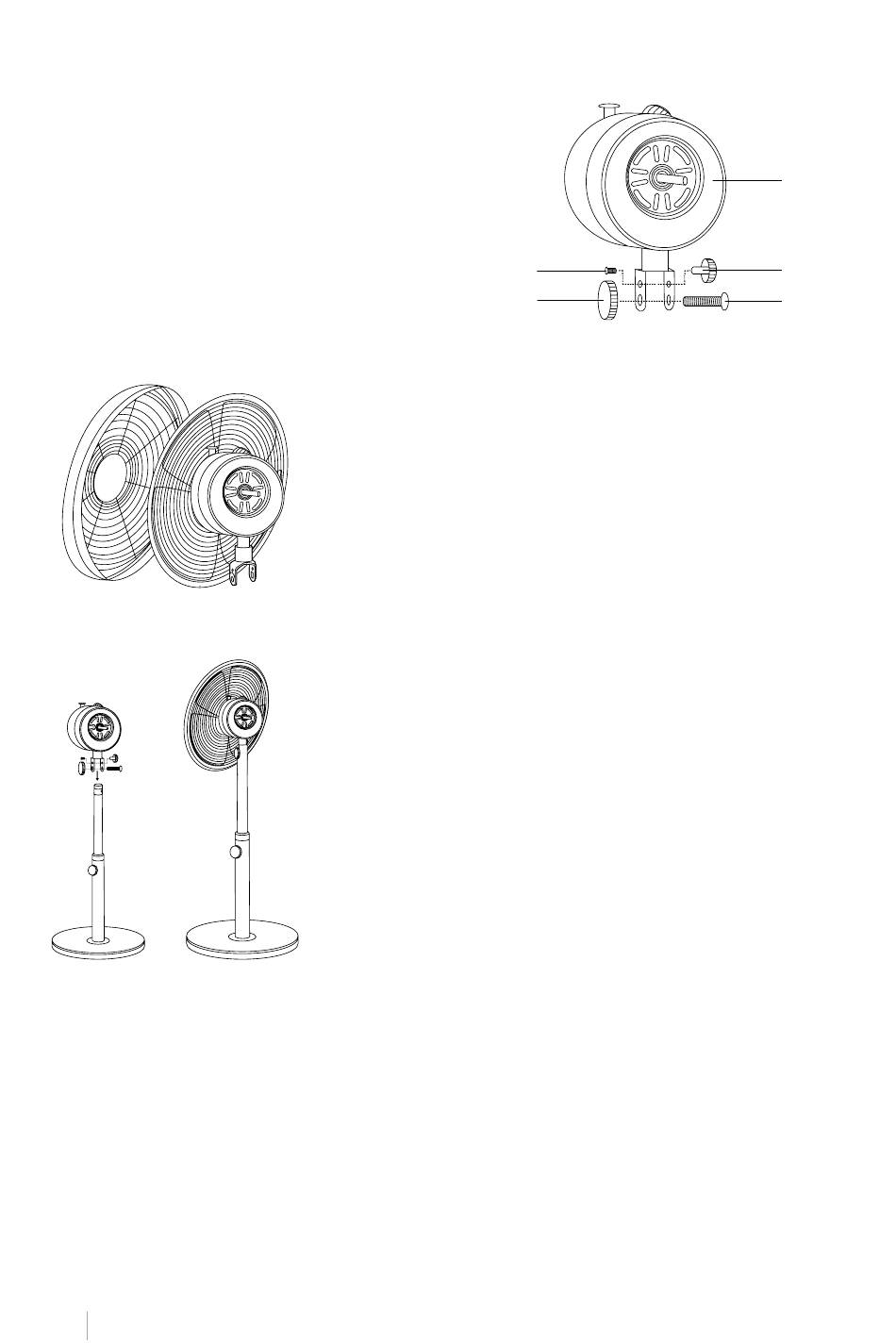

AS SE M B L AG E DE L A T Ê T E DU VE NT IL AT EU R
1. Vis de maintien du col
2. Bouton pivotant
3. Carter moteur
4. Petit bouton de réglage
5. Grand boulon de pivot
20
FR ANÇAIS
1. Retirez les 4 vis du carter du moteur.
2. Placez la grille arrière du ventilateur sur le carter du mo-
teur. Assurez-vous que les 4 trous du moteur correspondent
aux 4 trous de la grille arrière du ventilateur.
3. Placez les 4 vis et vissez-les fermement.
4. Placez les lames dans le carter du moteur et serrez soi-
gneusement la vis.
5. Placez la grille avant du ventilateur avec la grille arrière et
fixez-les avec les clips métalliques. Serrez les petites vis.
6. Retirez le bouton de pivot et le boulon du haut du poteau,
puis retirez la vis de retenue du collier et le petit bouton de
réglage du support du boîtier du moteur.
7. Positionnez l'ensemble tête de ventilateur et moteur sur le
dessus du poteau et vissez le grand boulon de pivot à tra-
vers le support avec la vis de fixation dans le col et serrez,
mais pas trop fort.
8. Placez le gros bouton de pivot à l'extrémité du boulon et le
petit bouton de réglage de l'autre côté au-dessus du bou-
lon.
9. Enfin, serrez les boutons tout en maintenant le moteur du
ventilateur à la verticale.
1
2
3
4
5
