Z E SP ÓŁ G ŁOW I CY W E NT YL ATO R A
1. Śruba mocująca szyję
2. Pokrętło obrotowe
3. Obudowa silnika
4. Małe pokrętło regulacji
5. Duży trzpień obrotowy
36
P OL SK I

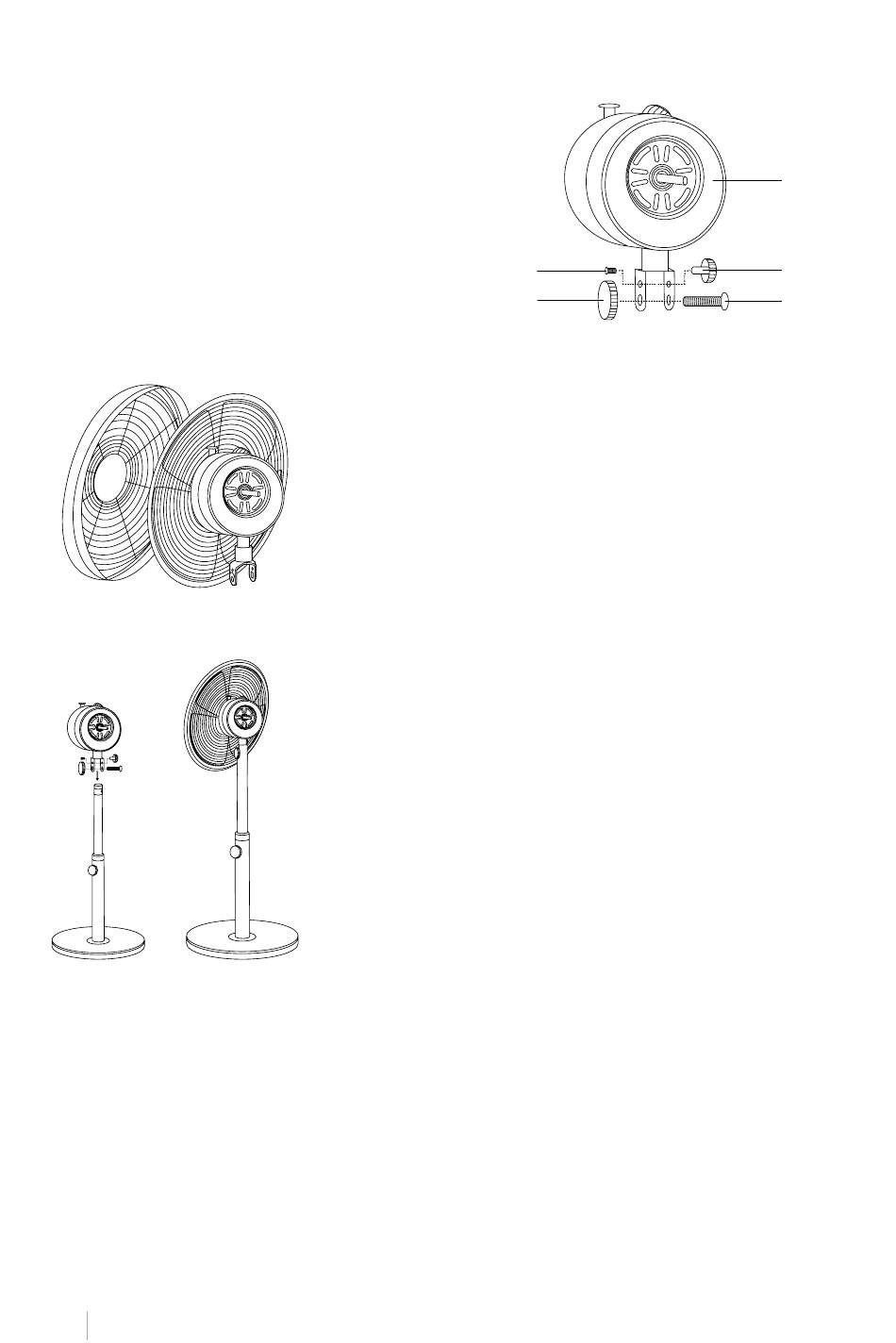

1. Wykręć 4 śruby z obudowy silnika.
2. Umieść tylną kratkę wentylatora na obudowie silnika.
Upewnij się, że 4 otwory na silniku pasują do 4 otworów na
tylnej kratce wentylatora.
3. Umieść 4 śruby i mocno je dokręć.
4. Umieść ostrza w obudowie silnika i ostrożnie dokręć śrubę.
5. Umieść przednią kratkę wentylatora z tylną kratką i przy-
mocuj je metalowymi klipsami. Dokręć małe śruby.
6. Zdejmij pokrętło obrotowe i śrubę z górnej części słupka, a
następnie wykręć śrubę mocującą kołnierz i małe pokrętło
regulacyjne z mocowania obudowy silnika.
7. Umieścić głowicę wentylatora i zespół silnika na szczycie
słupka i przełożyć dużą śrubę obrotową przez wspornik ze
śrubą mocującą w szyjce i dokręcić, ale nie za mocno.
8. Umieść duże pokrętło obrotowe na końcu śruby, a małe po-
krętło regulacyjne po drugiej stronie nad śrubą.
9. Na koniec dokręć pokrętła, trzymając silnik wentylatora
pionowo.
