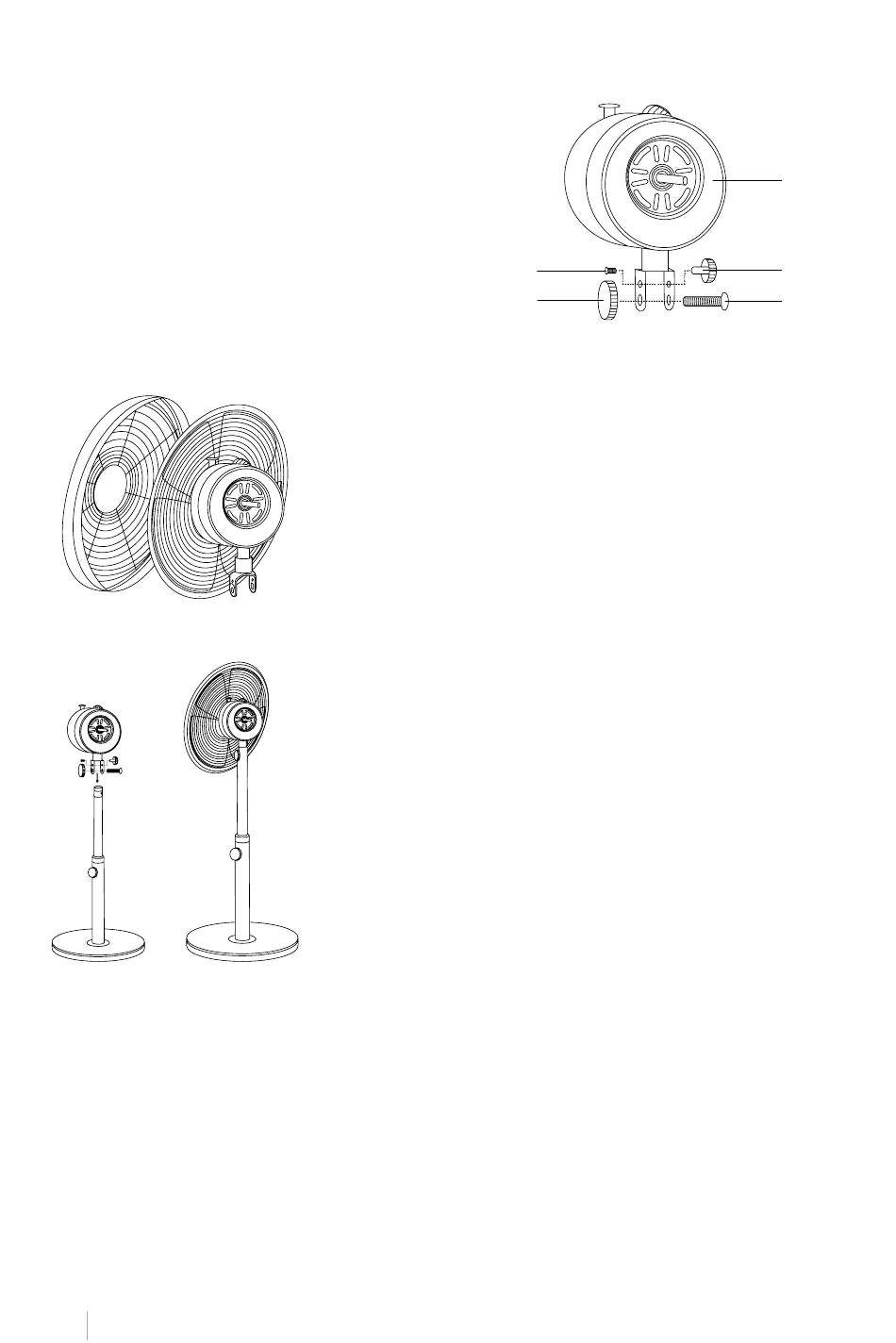

GRUP P O TE STA VE NTO L A
1. Vite di fissaggio del collo
2. Pomello girevole
3. Carter motore
4. Piccola manopola di regolazione
5. Grande bullone di rotazione
24
I TALI AN O
1. Rimuovere le 4 viti dall'alloggiamento del motore.
2. Posizionare la griglia della ventola posteriore sull'alloggia-
mento del motore. Assicurarsi che i 4 fori sul motore cor-
rispondano ai 4 fori sulla griglia della ventola posteriore.
3. Posizionare le 4 viti e avvitarle saldamente.
4. Posizionare le lame nell'alloggiamento del motore e serrare
accuratamente la vite.
5. Posizionare la griglia anteriore del ventilatore con la griglia
posteriore e fissarle con le clip metalliche. Stringere le viti
piccole.
6. Rimuovere la manopola del perno e il bullone dalla parte
superiore del montante, quindi rimuovere la vite di fissag-
gio del collo e la piccola manopola di regolazione dal sup-
porto dell'alloggiamento del motore.
7. Posizionare la testa del ventilatore e il gruppo motore sulla
parte superiore del montante e infilare il bullone di perno
grande attraverso la staffa con la vite di fissaggio nel collo
e serrare, ma non troppo.
8. Posizionare la grande manopola girevole all'estremità del
bullone e la piccola manopola di regolazione sull'altro lato
sopra il bullone.
9. Infine serrare le manopole tenendo il motore del ventilatore
in posizione verticale.
1
2
3
4
5
