Inspection de la membrane d'étanchéité interne
Clé 24 mm 2,7 Nm - 3,3 Nm
Clé 5 mm -
2,4 Nm × 2,8 Nm
1. Retirer l'ensemble stylet/adaptateur fragilisé avec la clé de 5 mm.
2. Utiliser une clé de 24 mm pour retirer le panneau avant du palpeur. Ceci mettra à découvert le
joint bombé en métal, le ressort et le diaphragme interne. Retirer le joint bombé et le ressort.
AVERTISSEMENT : Ces pièces risquent de tomber.
3. Laver l'intérieur du palpeur avec du liquide de coupe propre.
AVERTISSEMENT : Ne pas utiliser d'objets pointus pour retirer des débris sur le palpeur.
4. Examiner la membrane d'étanchéité pour vérifier qu'elle n'est ni percée, ni endommagée. En
cas de détérioration, renvoyer le palpeur au fournisseur pour réparation ; toute pénétration
de liquide de refroidissement à l'intérieur du mécanisme du palpeur pourrait entraîner son
dysfonctionnement.
5. Remonter le ressort et le joint bombé en métal (le diamètre le plus grand du ressort se plaque
contre le joint bombé en métal).
6. Remonter les composants restants.

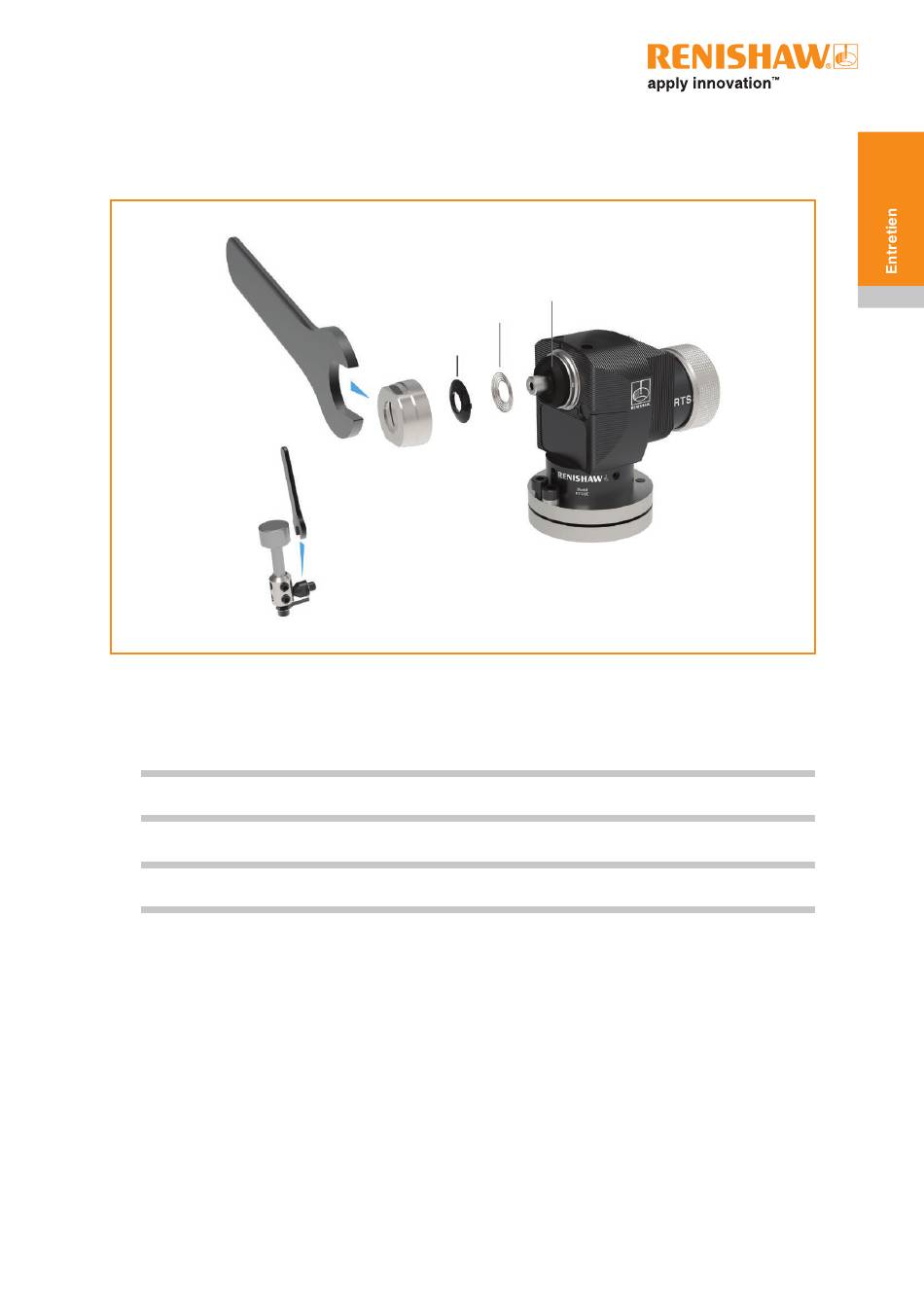

Joint bombé en métal
Couvercle frontal
Unité stylet et
adaptateur fragilisé
Membrane d'étanchéité interne
Ressort
