Inspection de la membrane
d'étanchéité interne
Clé de 5 mm
2,6 Nm
Unité stylet et adaptateur fragilisé

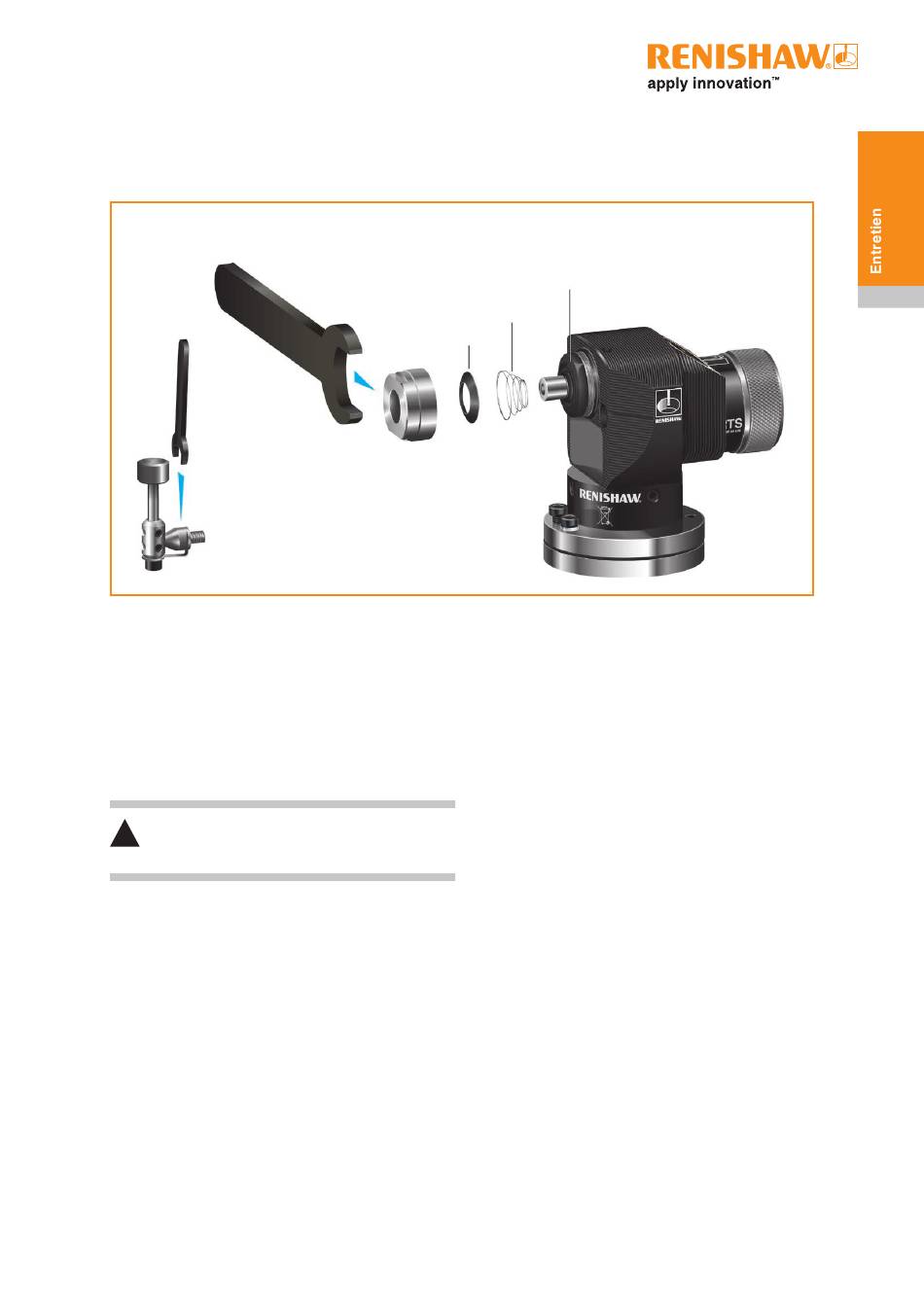

1. Retirer l'unité stylet/adaptateur fragilisé avec
la clé de 5 mm.
2. Utiliser une clé de 24 mm pour retirer le
couvercle avant du palpeur. Ceci mettra
à découvert le joint bombé en métal, le
ressort et le diaphragme interne. Retirer le
joint bombé et le ressort.
!
ATTENTION : Ces pièces risquent de
tomber.
3. Laver l'intérieur du palpeur avec du liquide
de coupe propre. (NE PAS utiliser d'objets
pointus pour retirer des débris du palpeur.)
4. Examiner la membrane d'étanchéité
pour vérifier qu'elle n'est ni percée, ni
endommagée. En cas de détérioration,
renvoyer le palpeur au fournisseur pour
réparation ; toute pénétration de liquide de
refroidissement à l'intérieur du mécanisme
du palpeur pourrait entraîner son
dysfonctionnement.
5. Remettre le ressort et le joint bombé en
métal (le plus grand diamètre du ressort se
plaque contre le joint bombé en métal).
6. Remonter les composants restants.
Clé de 24 mm
3 Nm
Joint bombé en
métal
Couvercle frontal
Membrane d'étanchéité
interne
Ressort
