Opération
Faire tourner l'outil dans le sens inverse
pour le réglage de diamètre

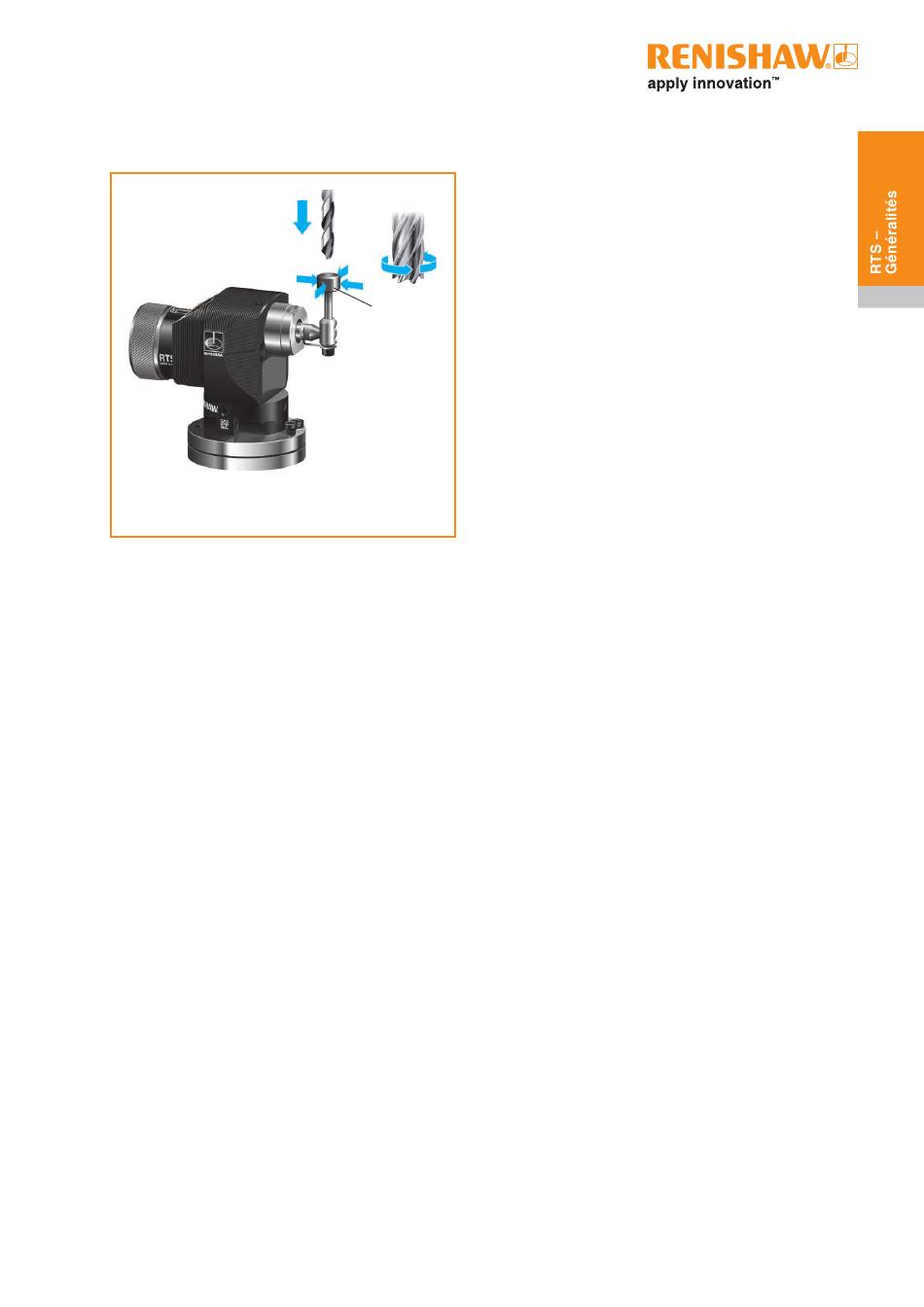

L'outil est entraîné sur l'axe Z de la machine pour
les mesures de longueur d'outil et la détection de
bris d'outil.
Les correcteurs de rayon d'outils rotatifs sont
réglés sur les axes X et Y de la machine.
Les vis de réglage permettent d'aligner le stylet
sur les axes de la machine.

Sous-programmes

Les sous-programmes prévus pour le réglage
d'outil sont disponibles auprès de Renishaw pour
divers automates et répertoriés dans la fiche
technique H-2000-2309.
La fiche technique H-2000-2310 comporte en
outre une liste des logiciels Renishaw disponibles.
Vous pouvez télécharger ces deux fiches de
données sur www.renishaw.fr/inspectionplus.
Tolérances de paramétrage possibles
Les tolérances suivant lesquelles des outils
peuvent être réglés dépendent de la planéité et
du parallélisme du réglage de la touche du stylet.
On obtient facilement une valeur d'équilibrage
longitudinal et d'équilibrage gauche-droite de
5 µm sur la partie plate de la touche du stylet (un
parallélisme de 5 µm s'obtient facilement avec
les axes d'un stylet à touche carrée). Un réglage
d'une telle précision suffit dans la plupart des
applications de réglage d'outils.
Vitesse d'avance d'outil rotatif
préconisée
Z
X/Y
Les outils doivent tourner dans le sens opposé
à la direction de coupe. Le logiciel de réglage
d'outil Renishaw calcule automatiquement les
Y
vitesses de broche et d'avance d'axe à partir des
X
informations suivantes.
Stylet
Premier contact – rotation en tr/min de la
broche de la machine
Vitesse de rotation pour le premier mouvement
contre le stylet de palpage :
Premier contact – vitesse d'avance de la
machine
La vitesse d'avance (f) se calcule comme suit :
f= 0,16 × tr/min
f= 0,12 × tr/min
Second contact – vitesse d'avance de la
machine
800 trs/min, 4 mm/min.
Diamètres inférieurs à 24 mm, une vitesse de
800 tr/min est utilisée.
Diamètres de 24 mm à 127 mm, la vitesse de
rotation est calculée sur une vitesse de surface
de 60 m/min.
Diamètres supérieurs à 127 mm, une vitesse
de 150 tr/min est utilisée.
f unités mm/min (réglage de diamètre)
f unités mm/min (réglage de longueur)
