Guide d'installation RTS
Temps de mise en marche (configuré par RMI-Q ou RMI-QE)
Quand on utilise le RTS avec une RMI-Q ou RMI-QE, le temps de mise en marche peut être configuré
(dans l'interface) à « rapide » ou « standard ». Pour prolonger l'autonomie des piles, sélectionnez le
temps de mise en marche « standard ».
Une minuterie arrête automatiquement le palpeur 90 minutes après son dernier changement d'état si
un code M ne l'a pas fait auparavant.
2.6
REMARQUE : Après sa mise en marche, il faut que le RTS fonctionne pendant au moins 1,0 seconde
avant d'être arrêté.

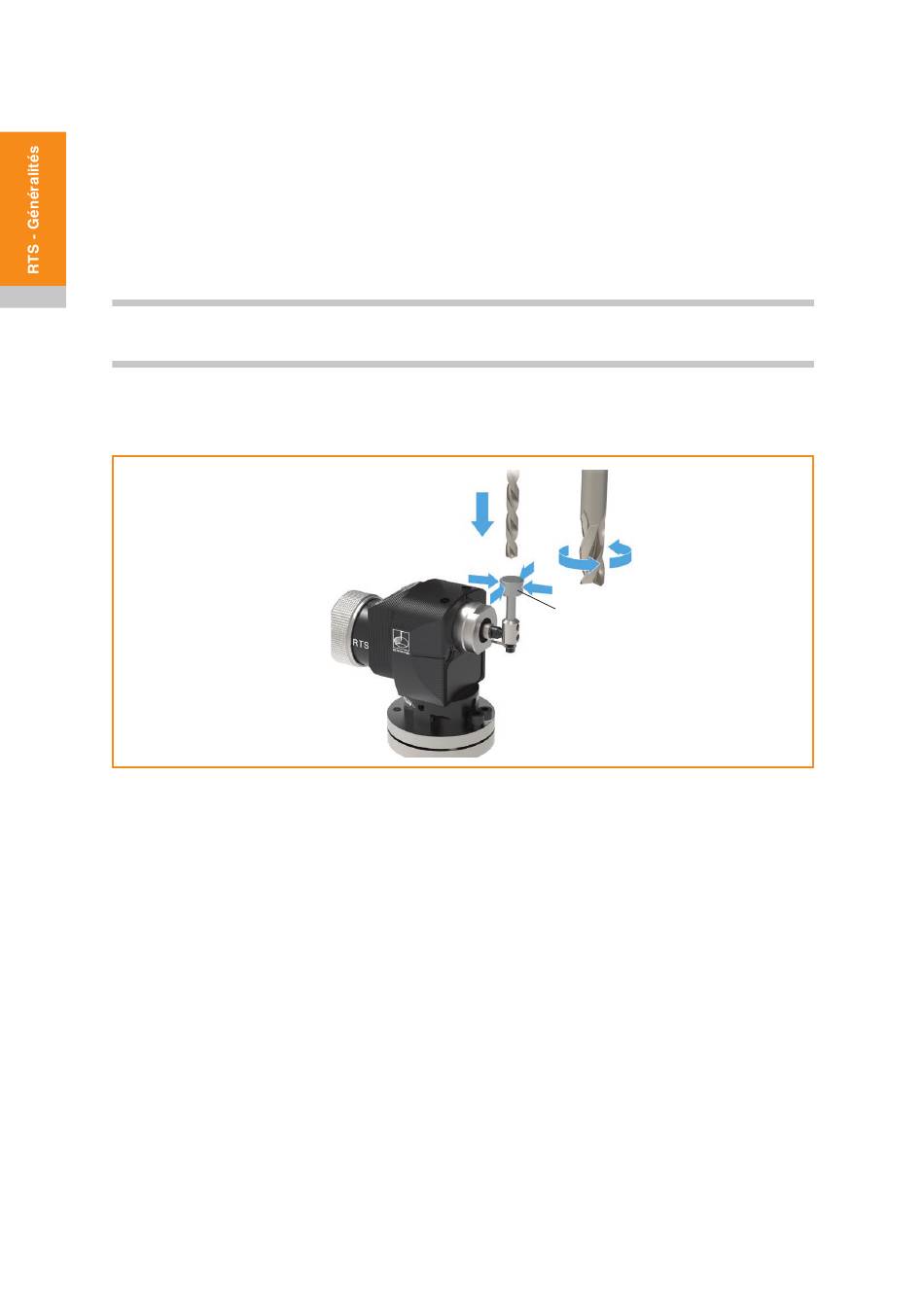

Opération
Faire tourner l'outil dans le sens inverse
pour le réglage de diamètre
L'outil est entraîné sur l'axe Z de la machine pour les mesures de longueur d'outil et la détection de
bris d'outil.
Les correcteurs de rayon d'outils rotatifs sont réglés sur les axes X et Y de la machine.
Les vis de réglage permettent d'aligner le stylet sur les axes de la machine.

Sous-programmes

Les sous-programmes logiciels prévus pour le réglage d'outil sont disponibles auprès de Renishaw ;
se reporter à la fiche technique Logiciel de palpage pour machines-outils (Réf. Renishaw
H-2000-2310).
Vous pouvez télécharger cette fiche technique depuis
www.renishaw.fr/mtp.
Tolérances de paramétrage possibles
Les tolérances suivant lesquelles des outils peuvent être réglés dépendent de la planéité et du
parallélisme du réglage de la touche du stylet. On obtient facilement une valeur d'équilibrage
longitudinal et d'équilibrage gauche-droite de 5 µm sur la partie plate de la touche du stylet, un
parallélisme de 5 µm s'obtient facilement avec les axes d'un stylet carré. Un réglage d'une telle
précision suffit dans la plupart des applications de réglage d'outils.
X/Y
Z
Y
X
Stylet
