Guide d'installation RTS

Montage du palpeur sur un banc machine

2,5 mm A/F
de 0,7 Nm à 0,9 Nm
3.6
1
1
de 0,7 Nm à 0,9 Nm
1. Choisir l'emplacement du RTS sur le banc de la machine. Positionner de manière à minimiser les
risques de collision et diriger la fenêtre radio vers le récepteur.

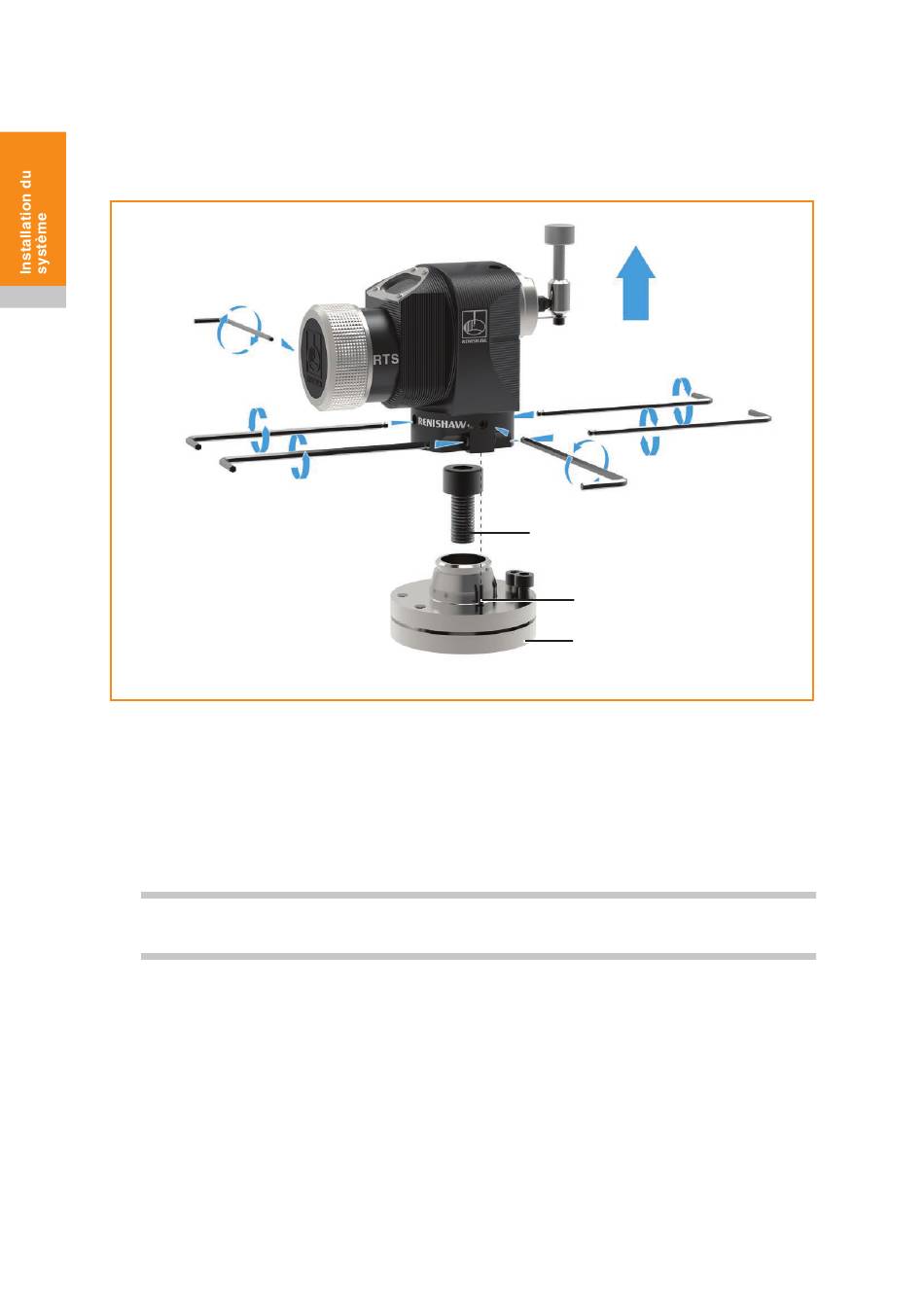

2. Séparer la base et le corps en desserrant les quatre vis 1 et les deux vis 2 avec une clé
hexagonale de 2,5 mm.
3. Installer la vis à tête et l'écrou en T (non fournis par Renishaw) et serrer pour fixer la base à la
table de la machine.
REMARQUE : Une rondelle plus petite devra être installée pour une vis plus petite si on démonte
et sépare les plaques de base.
Remettre le corps sur la base et serrer les vis 1 et 2. S'il faut faire un réglage fin en rotation
4.
lorsqu'un stylet carré est installé, voir « Réglage de stylet carré », « Réglage en rotation
approximatif » et « Réglage en rotation fin » aux pages 3.9 à 3.12 avant de serrer les vis 2.
5. Installer le stylet ; voir à la page 3.4 « Montage du stylet, de l'adaptateur fragilisé et de
l'attache de retenue », pour plus d'informations.
Goupilles (pour toute information complémentaire, voir page 2.8 « Dimensions du RTS »)
Deux ergots (inclus dans le kit de palpeur) peuvent être posés à l'installation lorsque le système de
réglage d'outil doit être déposé puis reposé.
Pour installer les goupilles, percer deux trous dans la table de machine-outil pour qu'ils coïncident avec
les deux trous dans le socle du palpeur. Mettre les goupilles dans les trous et réinstaller la base de
palpeur.
× 4
2
2,5 mm A/F
× 4
1
1
Vis M10/M12 et écrou en T
(non fourni)
Ergot
Base
2
