Réglage de stylet carré uniquement

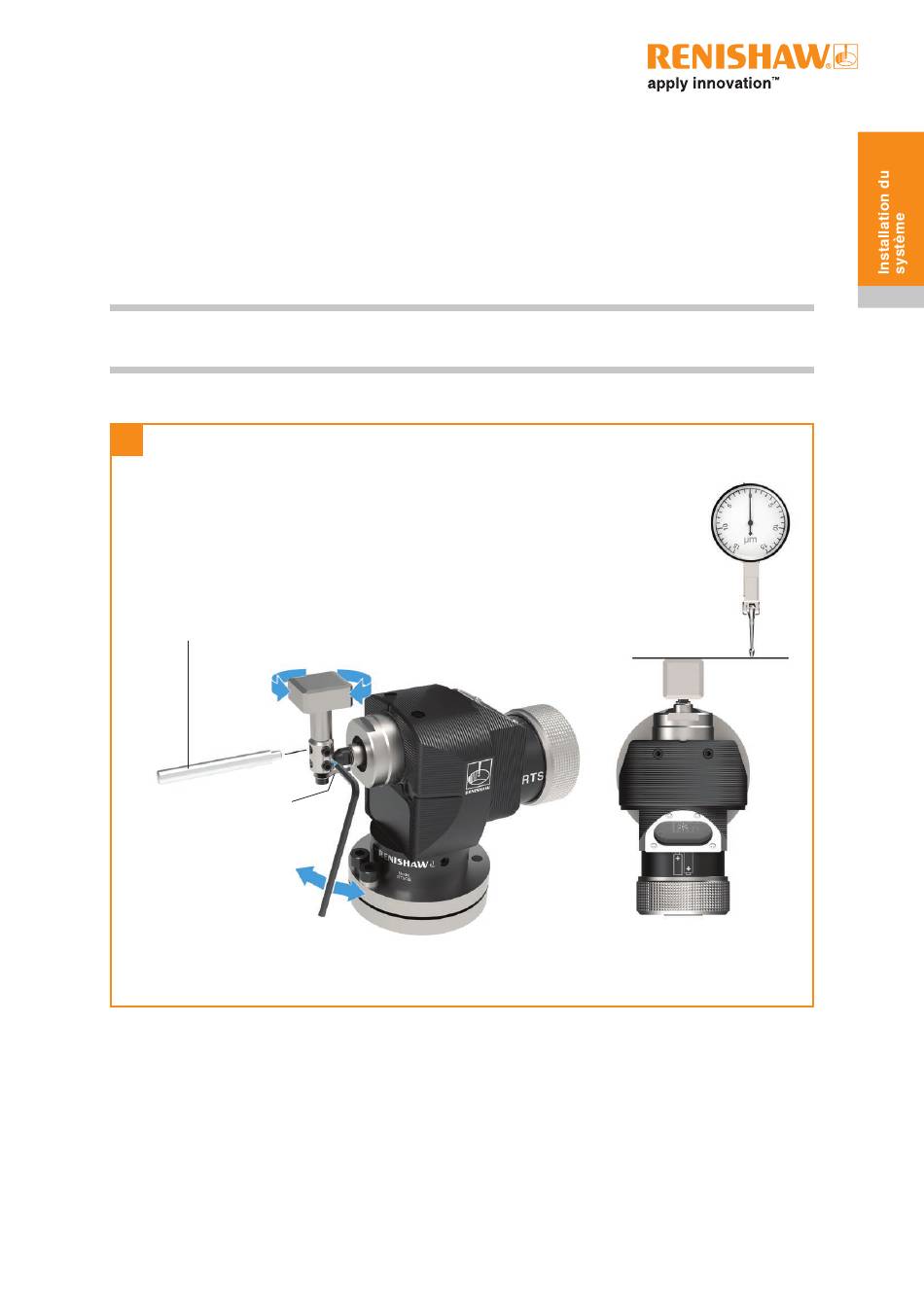

Un réglage en rotation de stylet carré permet d'aligner le stylet sur les axes de la machine.
Réglage en rotation approximatif
Desserrer la vis sans tête 1, faire tourner le stylet à la main pour obtenir l'alignement, puis serrer la vis
sans tête à fond.
3.9
REMARQUE : Toujours maintenir la tige de maintien en place pour compenser les forces de
pivotement et éviter de soumettre l'adaptateur fragilisé du stylet à une force excessive.
3
± 100 µm
Tige de maintien
Adaptateur fragilisé de stylet
avec attache de retenue
1
2 mm A/F
de 1,0 Nm à 1,2 Nm
