Manuel d'installation OMI-2

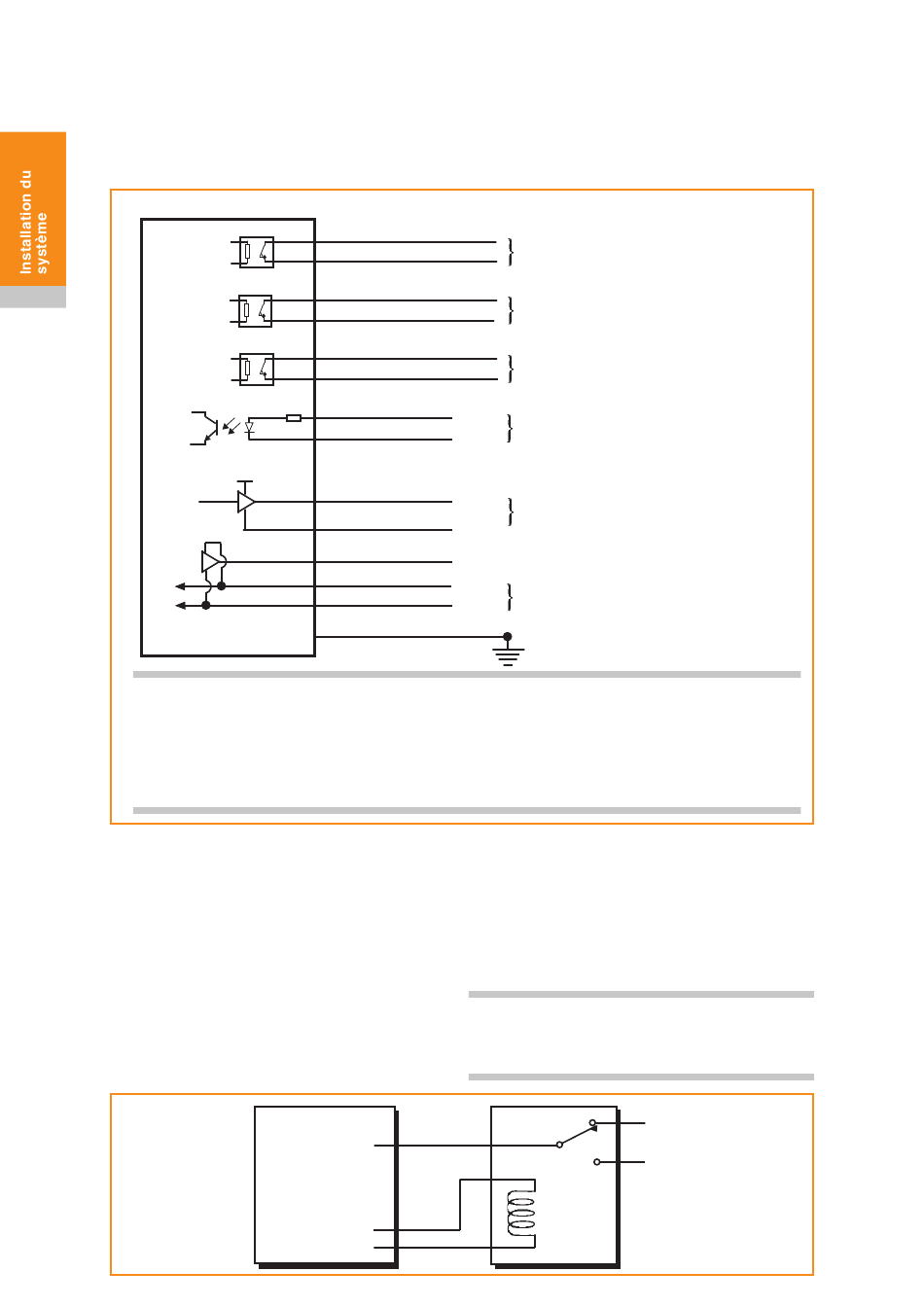

Schéma de câblage (avec groupes de sorties illustrés)
OMI-2
3.2
ATTENTION :
L'alimentation 0 V doit être reliée à la terre de la machine (point neutre). Si une alimentation
négative est utilisée, la sortie négative doit être dotée d'un fusible.
L'alimentation C.C. de cet équipement doit être tirée d'une source homologuée à la norme
IEC/BS/EN 60950-1.
Installation avec palpeur de
réglage et de contrôle d'outils
Sur les machines où il faut incorporer l'interface
OMI-2 avec l'entrée d'un palpeur de réglage
d'outils, et où une seule entrée palpeur est prévue
sur la CN, on peut utiliser un code M pour piloter
un relais extérieur qui sélectionnera le palpeur à
contrôler.
Turquoise
Turquoise/noir
Violet
Violet/noir
Vert
Vert/noir
Blanc
Marron
5 V
Pilote
Jaune
Gris
Pilote
Orange
12 V à 30 V
Rouge
0 V
Noir
Vert/jaune
Blindage
CONTRÔLE
ENTRÉE PALPEUR
CODE M
État du palpeur 1 (relais statique)
Piles faibles (relais statique)
Erreur (relais statique)
+ve
Entrée Départ machine
−ve
Signal
État du palpeur 2a
Retour
État du palpeur 2b
(piloté à la tension d'alimentation)
Tension d'alimentation (de 12 V à 30 V)
Terre machine (point neutre)
Sortie d'avertissement sonore
extérieur à distance
On peut utiliser n'importe quelle sortie d'état du
palpeur pour déclencher un avertissement sonore
extérieur si celle-ci est réglée sur « impulsions »
(Voir Section « Sorties OMI-2 » page 2.4).
REMARQUE : Le fonctionnement de l'avertisseur
sonore n'est pas possible si les deux pilotes de
saut sont contrôlés par la commande.
RELAIS
(Skip piloté en 5 V isolé)
État du palpeur provenant
de l'OMI-2
État de palpeur provenant
du réglage d'outils
