Manuel d'installation RTS
Enveloppe de performances
quand le RTS est utilisé avec une
RMI-Q
Positionnement RTS à RMI-Q
3.2
Le système de palpage doit être positionné de
façon que le niveau optimal du signal soit atteint
dans toute la zone de travail de la machine.
Toujours diriger le couvercle avant de la RMI-Q
dans le sens général de la zone d'usinage en
veillant à ce que tous deux se trouvent dans
l'enveloppe de performances indiquée ci-après.
Pour faciliter la recherche de position optimale
pour la RMI-Q, la qualité du signal est affichée
sur sa DEL de signal. Veillez à ce que la DEL de
signal indique un niveau de communication en
vert ou jaune quand le RTS fonctionne (voir la
remarque suivante sur le mode Hibernation).
REMARQUE : Installation de la RMI-Q avec RTS
Le RTS passe à un mode d'hibernation intégré
qui, en économisant la pile, prolonge son
autonomie une fois que la RMI-Q n'est plus sous
tension ou hors de portée. Le RTS passe au
FONCTIONNEMENT ET MARCHE/ARRÊT
135°
150°
165°
15 (49)
10 (33)
165°
150°
135°
Tracé type à +20 °C
Portée de transmission en m
90°
105° 75°
60°
120°
5 (16)
60°
120°
75°
105°
90°
RTS VU DE DESSUS
RTS VUE DE CÔTÉ
mode Hibernation 30 secondes après la mise
hors tension de la RMI-Q (ou quand le RTS est
hors de portée). En mode Hibernation, le RTS
vérifie la présence d'une RMI-Q sous tension
toutes les 30 secondes. S'il la trouve, le RTS
passe du mode Hibernation au mode Attente,
prêt pour un code M. Si le RTS sort de sa portée,
par exemple s'il est installé sur une palette
qu'on retire de la machine, une fois que le RTS
revient à portée, le système se resynchronise
automatiquement, dans un délai maximum de
30 secondes. Ceci doit être pris en compte au
niveau du contrôleur de la machine. L'hibernation
peut être changée à 5 secondes ou désactivée en
utilisant Trigger Logic™.

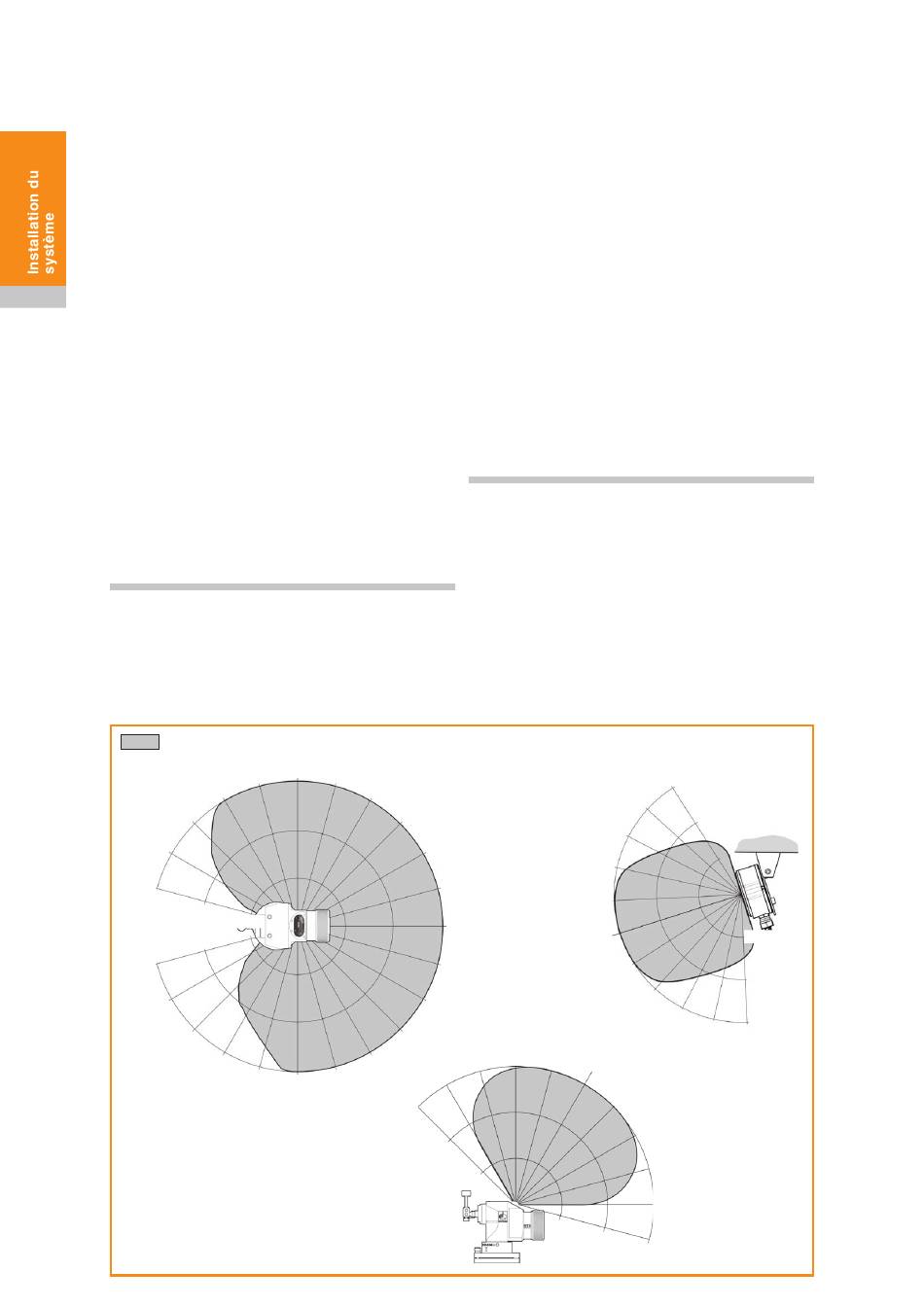

Enveloppe de performance

Le RTS et la RMI-Q doivent être dans l'enveloppe
de performance l'un de l'autre ainsi qu'indiqué
ci-dessous. L'enveloppe de performances
correspond à la performance de la ligne de
visibilité. Toutefois la transmission radio ne
l'exige pas à condition qu'un trajet d'ondes radio
réfléchies (inférieur à 15 m) soit disponible.
45°
30°
15°
0°
15°
30°
45°
30°
15°
45°
60°
75°
15 (49)
10 (33)
5 (16)
75°
60°
RMI-Q
45°
30°
15°
5 (16)
0°
15°
10 (33)
30°
45°
15 (49)
60°
75°
0°
15°
30°
45°
60°
75°
