Réglage de niveau du stylet (suite)
Réglage de niveau longitudinal

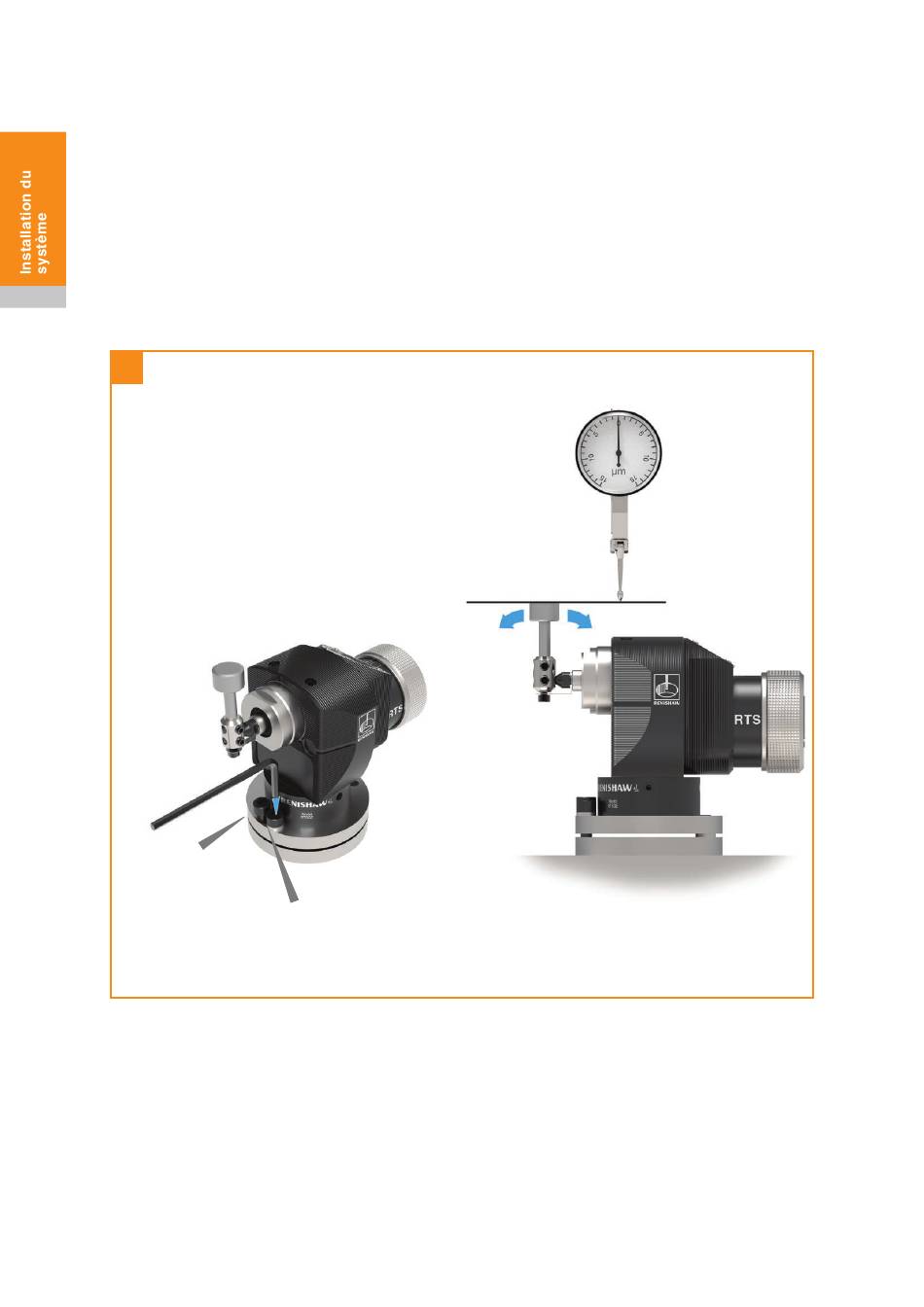

Pour faire monter l'avant, desserrez la vis de blocage 2, ajustez la vis de réglage de hauteur 3 jusqu'à
ce que le stylet soit de niveau, puis resserrez la vis de blocage 2 à fond.
Pour faire descendre l'avant, desserrez la vis de réglage de hauteur 3, ajustez la vis de blocage 2
3.8
jusqu'à ce que le stylet soit de niveau, puis resserrez la vis de blocage 3 à fond.
2
± 2,5 µm
3
Vis de réglage de hauteur
4 mm A/F
de 4,6 Nm à 5,6 Nm
2
Vis de blocage
4 mm A/F
de 4,6 Nm à 5,6 Nm
