Guide d'installation RTS
Préparation du RTS à l'emploi

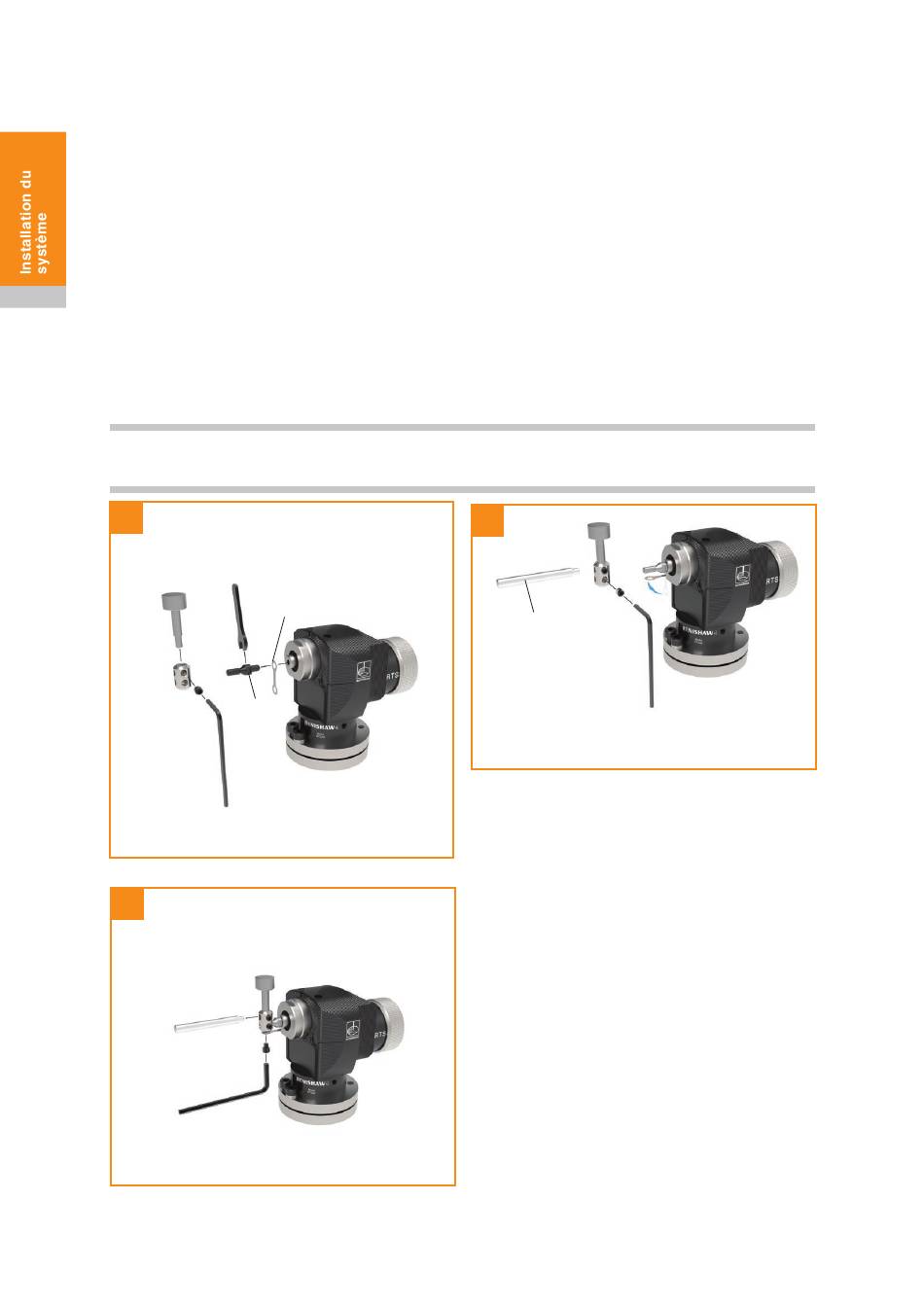

Montage du stylet, de l'adaptateur fragilisé et de l'attache de retenue
Adaptateur fragilisé de stylet
Un adaptateur fragilisé de stylet est intégré à son montage pour protéger le mécanisme de palpage
3.4
des dommages pouvant survenir en cas de surcourse ou de collision du stylet.
Attache de retenue
En cas de rupture de l'adaptateur fragilisé, l'attache de retenue lie le stylet au palpeur, ce qui empêche
le stylet de tomber dans la machine.
REMARQUE : Toujours maintenir la tige de maintien en place pour compenser les forces de
pivotement et éviter de soumettre l'adaptateur fragilisé du stylet à une force excessive.
1
2
5 mm (mince)
2,5 Nm – 2,7 Nm
Attache de retenue
Stylet
Tige de maintien
Adaptateur
2 mm A/F
fragilisé
1,0 Nm – 1,2 Nm
2 mm A/F
1,0 Nm – 1,2 Nm
3
3 mm A/F
2,5 Nm – 2,7 Nm
