Guide d'installation RTS

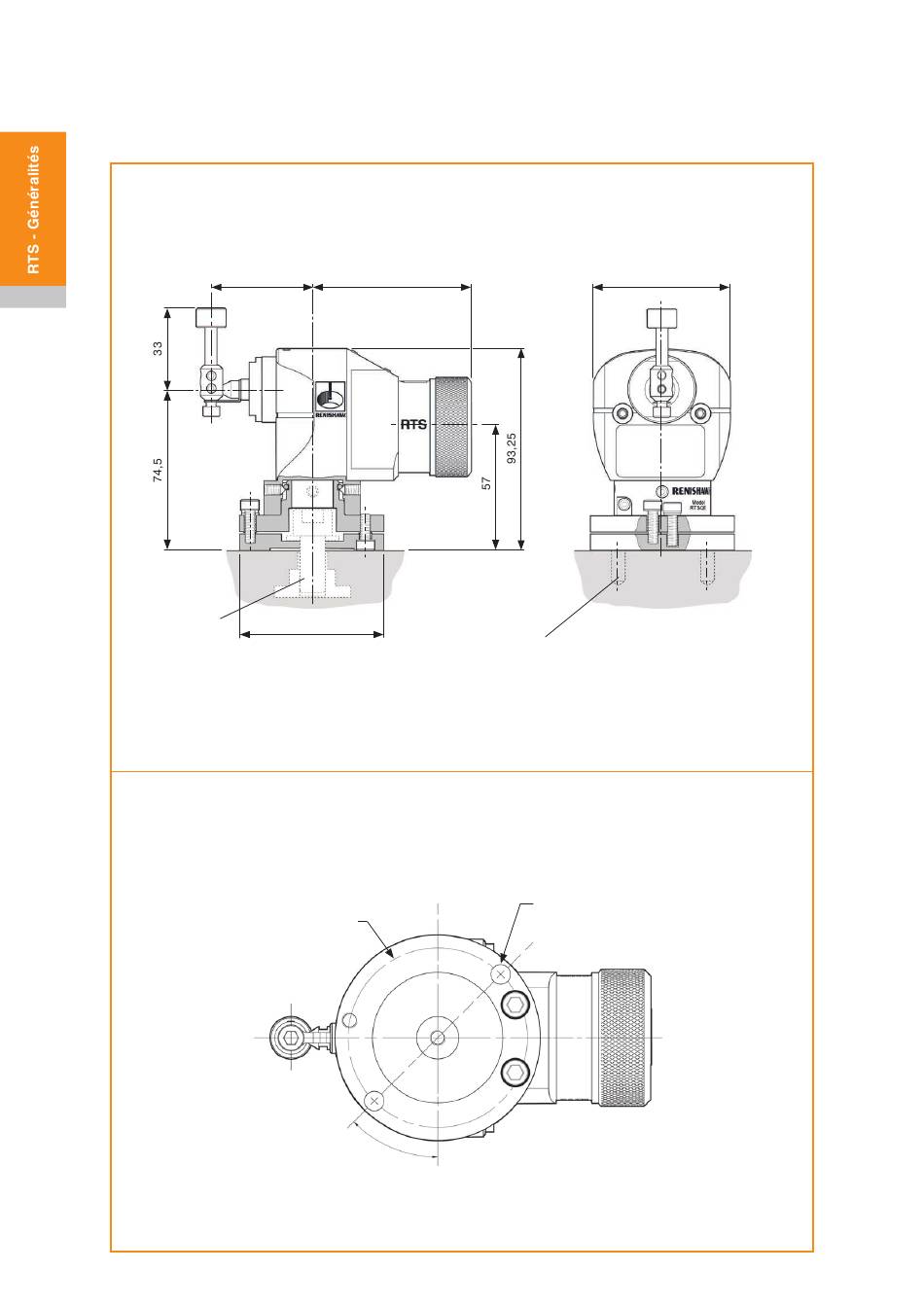

Dimensions du RTS

2.8
Vis à tête et écrou
en T
M10/M12 MAX
Longueur type de
vis 30
fournie par
l'utilisateur
Détails d'usinage des goupilles
Dimensions en mm
44 66.05
Ø 62,5
Ø54
45°
60
2 x trous de goupilles de Ø 6mm
Trous dans banc machine pour goupilles
6,13
Ø x 13 de prof. mini.
5,95
équidistants sur Ø 54 à 45° de l'axe RTS
2 x trous de goupilles Ø 6 mm. Trous
dans banc machine pour goupilles
6,13
x 13 de prof. mini.
5,95
