Cellfast TWISTER BASIC TT Mode D'emploi

USER MANUAL

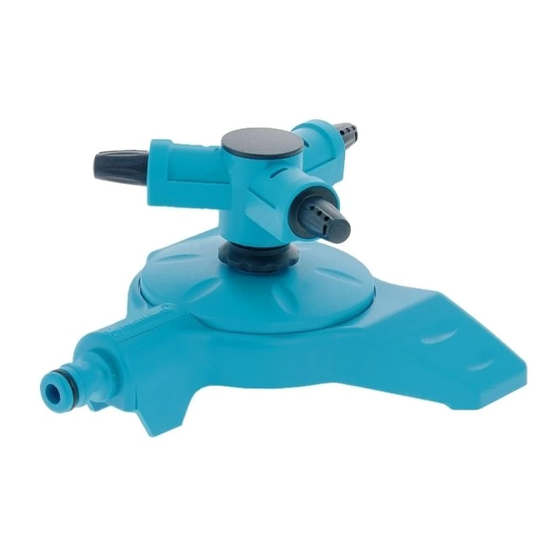

50-460 / 51-460 - ROTARING SPRINKLER TWISTER BASIC TT
A
3
B
C
CELL-FAST Sp. z o.o.
ul. W. Grabskiego 31
PL 37-450 Stalowa Wola
50-460 / 51-460 ZRASZACZ OBROTOWY TWISTER BASIC TT
Przeznaczenie: Do nawadniania ogrodu. Zastosowanie: praca w ogrodzie -
podlewanie. Miejsce instalacji: na zewnątrz. Pozycja robocza: według ry-
sunku. Czynnik roboczy: woda, maks. temp. 40°C. Zastosowane dyrekty-
wy i normy: 2006/42/WE, EN ISO 12100. DANE TECHNICZNE: Min.
ciśnienie robocze: 2 bar (29 psi). Maks. ciśnienie robocze: 6 bar (87 psi).
Obszar zraszania: 2 bar (29 psi): Ø 9 m (29.5 ft); 4 bar (58 psi): Ø 12 m
(39.4 ft). Przepływ: 2 bar (29 psi): 15.5 l/min; 4 bar (58 psi): 26 l/min.
OPIS PRODUKTU (rys. A): [1] Głowica obrotowa, [2] Regulowane dysze,
[3] Przyłącze wody, [4] Szpilki mocujące. INSTRUKCJE OGÓLNE: Przed
pierwszym użyciem produktu należy przeczytać oryginalną instrukcję ob-
sługi, postępować według jej wskazań i zachować ją do późniejszego wy-
korzystania lub dla kolejnego użytkownika. UŻYTKOWANIE ZGODNE
PRZEZNACZENIEM: Ten produkt został opracowany do użytku prywatne-
go - nie jest przeznaczony do zastosowań przemysłowych. Pro ducent nie
odpowiada za ewentualne szkody wynikające z użytkowania urządzenia
niezgodnie z przeznaczeniem lub racji niewłaściwej obsługi czy montażu.
Należy nadzorować dzieci, aby być pewnym, że nie będą bawić się produk-
tem. BEZPIECZEŃSTWO: Nie kierować strumienia wody na urządzenia
elektryczne! Nie kierować strumienia wody na osoby i zwierzęta! Nie jest to
punkt poboru wody pitnej! Nie przekraczać maksymalnego ciśnienia robo-
czego! OCHRONA ŚRODOWISKA: Zużyte urządzenia zawierają surowce
wtórne, które powinny być oddawane do utylizacji. URUCHOMIENIE
(rys. B): Ustawić zraszacz w miejscu, w którym chcemy przeprowadzić za-
bieg podlewania uwzględniając zasięg urządzenia. Podłączyć wodę za po-
mocą węża zakończonego szybkozłączem. Odkręcić kran. REGULACJA
(rys. C): Urządzenie posiada regulację zasięgu zraszania. Dokonuje się jej
niezależnie na każdym ramieniu za pomocą regulowanych dysz. KONSER-
WACJA: Produkt nie wymaga konserwacji. ZAKOŃCZENIE PRACY: Zakrę-
cić kran. USUWANIE USTEREK: W przypadku wystąpienia problemów
z poprawnym działaniem urządzenia (za mały obszar zraszania) należy:
1
4
product@cellfast.com.pl
www.cellfast.com.pl
POLSKI
sprawdzić czy urządzenie nie jest zanieczyszczone; sprawdzić ciśnienie
zasilające; sprawdzić wąż zasilający. NAPRAWA: Jeżeli działania wymie-
nione w punkcie USUWANIE USTEREK nie prowadzą do prawidłowego po-
nownego uruchomienia, należy skontaktować się z producentem w celu
przeprowadzenia kontroli. Ingerencje osób nieuprawnionych prowadzą do
wygaśnięcia roszczeń. PRZECHOWYWANIE: Urządzenie przechowywać
poza zasięgiem dzieci w suchym, zamkniętym i zabezpieczonym przed
mrozem miejscu. UTYLIZACJA: Zgodnie z dyrektywą 2012/19/UE. Urzą-
dzenia nie wolno utylizować razem z normalnymi odpadami komunalnymi.
Urządzenie należy zutylizować zgodnie z lokalnymi przepisami ochrony
środowiska. GWARANCJA: W każdym kraju obowiązują warunki gwarancji
określone przez dystrybutora produktów producenta. Jakiekolwiek usterki
produktu usuwamy w okresie gwarancji bezpłatnie, o ile spowodowane są
2
one błędem materiałowym lub produkcyjnym. W sprawach napraw gwa-
rancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub
bezpośrednio do producenta.
DEKLARACJA
ZGODNOŚCI UE
CELL-FAST sp. z o.o. niniejszym oświadcza, że produkt opisany poniżej
ma koncepcję, projekt i komercyjnie dostępną wersję produkcyjną zgod-
ną z obowiązującymi wymogami dyrektyw UE dotyczącej zdrowia i bez-
pieczeństwa. Wszelkie zmiany lub modyfikacje tego produktu nieauto-
ryzowane przez CELL-FAST sp. z o.o. unieważnią niniejszą deklarację.
Niniejsza deklaracja zgodności jest wydana na wyłączną odpowiedzial-
ność producenta.
Producent: CELL-FAST Sp. z o.o., ul. W. Grabskiego 31, PL 37-450
Stalowa Wola, www.cellfast.com.pl, product@cellfast.com.pl
Nazwa handlowa: Zraszacz obrotowy TWISTER BASIC TT
Model: 50-460 / 51-460
Zastosowanie: Sterowanie nawadnianiem
Obowiązujące dyrektywy UE: 2006/42/WE, EN ISO 12100
Osoba upoważniona do sporządzenia dokumentacji technicznej:
Dominik Nowak
Osoba upoważniona do sporządzenia deklaracji:
Robert Kielar
Dyrektor ds. Badań i Rozwoju
Stalowa Wola, 10.12.2024
50-460 / 51-460 РОТОРЕН РАЗПРЪСКВАЧ TWISTER BASIC TT
Предназначение: за поливане в градината. Приложение: градинарство
- поливане. Местоположение на инсталацията: на открито. Работна по-
зиция: съгласно илюстрацията. Работен медиум: вода макс. темпера-
тура 40°C. Приложени директиви и стандарти: 2006/42/EC, EN ISO
12100. ТЕХНИЧЕСКИ ДАННИ: Минимално работно налягане: 2 bar
(29 psi). Макс. работно налягане: 6 bar (87 psi). Поливна площ: 2 bar
(29 psi): Ø 9 m (29.5 ft); 4 bar (58 psi): Ø 12 m (39.4 ft). Поток: 2 bar
(29 psi): 15.5 l/min; 4 bar (58 psi): 26 l/min. ОПИСАНИЕ НА ПРОДУКТА
(Фиг. А): [1] Въртяща се глава, [2] Регулируеми дюзи, [3] Връзка за во-
да, [4] Фиксиращи щифтове. ОБЩИ ИНСТРУКЦИИ: Преди първото из-
ползване на продукта, прочетете инструкцията за експлоатация, след-
вайте указанията и я запазете за последваща справка или следващия
потребител. УПОТРЕБА В СЪОТВЕТСТВИЕ С ПРЕДНАЗНАЧЕНИЕТО:
Този продукт е разработен за битова употреба и не е предназначен за
промишлени нужди. Производителят не носи отговорност за щети,
произтичащи от неправилното използване на устройството или пора-
ди неправилна експлоатация или монтаж. Децата трябва да бъдат на-
блюдавани, за да сте сигурни, че няма да си играят с продукта. БЕЗО-
ПАСНОСТ: Никога не насочвайте водна струя върху електрически
уреди! Никога не насочвайте водна струя върху хора или животни! То-
ва не е кран за питейна вода! Не превишавайте максималното работно
налягане! ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА: Използваните уреди
съдържат рециклируеми материали, които трябва да бъдат предавани
за утилизация. ПУСКАНЕ В ЕКСПЛОАТАЦИЯ (Фиг. В): Поставете
разпръсквача на мястото, където желаете да поливате, като вземете
предвид обхвата на устройството. Свържете водата с маркуч, завър-
шен с бърза връзка. Пуснете водата. РЕГУЛАЦИЯ (фиг. С): Устройство-
то е оборудвано с регулируем обхват на пръскането. Настройката на
обхвата е независима за всяко рамо чрез използването на регулируе-
ми дюзи. ПОДДРЪЖКА: Продуктът не изисква поддръжка. ПРИКЛЮ-
ЧВАНЕ НА РАБОТА: Спрете водата в крана. ОТСТРАНЯВАНЕ НА НЕ-
ИЗПРАВНОСТИ: В случай на проблеми с правилното функциониране
1
БЪЛГАРСКИ
